DC60 sorozat
DC60 sorozat

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Crydom

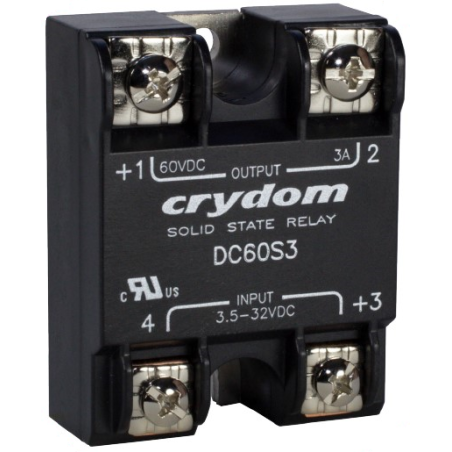

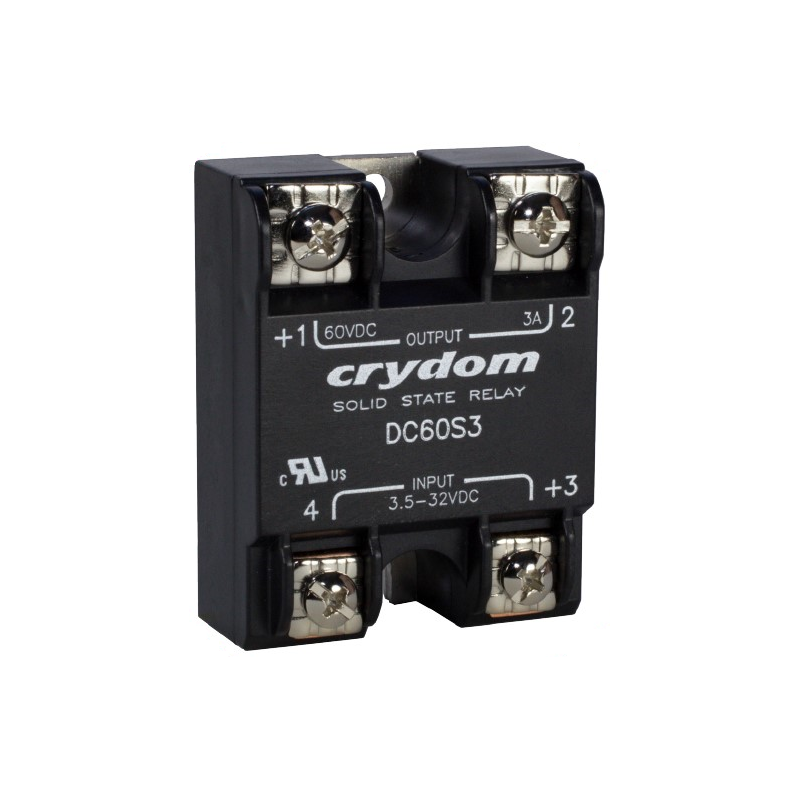

DC60 sorozat

Cechy

  • Zakres od 3A do 7A przy 60VDC
  • Wyjście tranzystorowe bipolarne
  • Zatwierdzone przez UL, zgodne z CE EN60950-1
  • Ulepszone śruby SEMS i podkładka
  • Przeprojektowana obudowa z barierami przeciwrotacyjnymi
  • Sterowanie AC i DC
  • Konstrukcja bez żywicy epoksydowej
Napięcie sterujące 3A 5A 7A
3,5-32 VDC DC60S3 DC60S5 DC60S7
90-280VAC/VDC DC60SA3 DC60SA5 DC60SA7


Specyfikacja wyjścia

Opis 3A 5A 7A
Zalecane napięcie pracy [Vrms] 3-48 3-48 3-48
Bezwzględny maksymalny zakres [Vdc] 60 60 60
Maksymalny prąd upływu w stanie wyłączenia przy napięciu znamionowym[mA] 0,1 0,1 0,1
Maksymalny prąd obciążenia [Adc] 3 5 7
Minimalny prąd obciążenia [mA] 20 20 20
Maksymalny udar prądowy (10msec) [Apk] 6 10 14
Maksymalny spadek napięcia w czasie pracy przy znamionowym prądzie[Vdc] 1 1,2 1,3
Rezystancja termiczna złącze-obudowa (Rjc) [stopień Celsjusza/W] 2 2 2
Minimalna zdolność odprowadzania ciepła dla znamionowego prądu przytemperaturze otoczenia (dla maksymalnego prądu = stopień Celsjusza/W i Ta) 5 przy 60 stopniach Celsjusza 5 przy 60 stopniach Celsjusza 5 przy 40 stopniach Celsjusza


Specyfikacja wejścia

Opis Sterowanie DC Sterowanie AC
Zakres napięcia sterującego 3,5-32 VDC 90-280 VAC
Maksymalne napięcie wsteczne -32 VDC -
Minimalne napięcie włączenia 3,5 VDC 90 VAC/VDC
Konieczne napięcie wyłączenia 1 VDC 10 VAC/VDC
Minimalny prąd wejścia (dla włączanego) 2,2 mA 2 mA
Maksymalny prąd wejścia 25 mA 5,5 mA
Znamionowa impedancja wejściowa 1500 Ohm 60K
Maksymalny czas włączenia [msec] 0,1 10
Maksymalny czas wyłączenia [msec] 0,3 340


Specyfikacja ogólna

Opis Parametry
Wytrzymałość dielektryczna, wejście, wyjście, baza (50/60Hz) 4000 Vrms
Minimalna rezystancja izolacji (przy 500V DC) 109 Ohma
Maksymalna pojemność, wejście/wyjście 8pF
Zakres temperatur otoczenia dla pracy -30 do 80 stopni Celsjusza
Zakres temperatur otoczenia dla przechowania -40 do 125 stopni Celsjusza
Waga (typowa) 17 g
Materiał obudowy UL94 V-0
Materiał płyty bazowej Aluminium
Moment dokręcający śrubę zacisku wejściowego (Nm) 1,5-1,7
Zakres momentu dokręcającego śruby zacisku obciążenia (Nm) 2-2,2
Zakres momentu dokręcającego przy montażu SSR (Nm) 2-2,2
Zakres momentu dokręcającego wejście/obciążenie (Nm) 1,5-1,7
Wilgotność dla IEC 60068-2-78 85% nie skroplone
MTBF (średni czas pomiędzy błędami) przy 40 stopniach Celsjuszaotoczenia 11 641 553 godzin (1 328 lat)
MTBF (średni czas pomiędzy błędami) przy 60 stopniach Celsjuszaotoczenia 7 210 376 godzin (823 lata)
