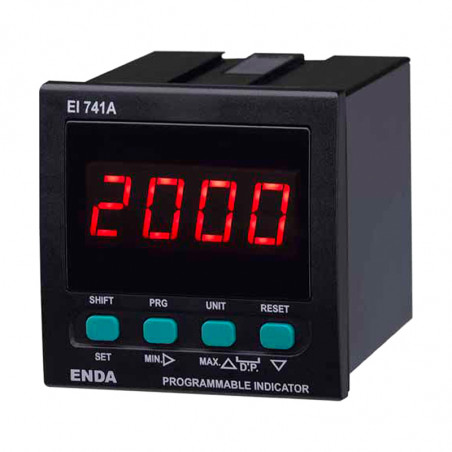

Programozható jelző EI741A
Programozható jelző EI741A

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Sisel

Programozható jelző EI741A

Charakterystyka

  • Wymiary: 72x72mm. Wyświetlacz: 4 cyfry.
  • Łatwy w obsłudze.
  • Ustawiany zakres skali w zakresie od -1999 do 4000.
  • Cztery rodzaje wejść: 0..20mA,4..20mA, 0..1V, 0..10V.
  • Zapamiętywanie wartości minimalnej i maksymalnej pomiaru.
  • Funkcja zatrzymania wartości minimalnej lub maksymalnej na wyświetlaczu.


Warunki środowiska pracy

Temp. pracy/składowania 0...50°C / -25...70°C
Maks. wilgotność względna 80% (temp. <31°C)
St. ochrony norma EN 60529 panel przód: IP65, panel tył: IP20
Wysokość max 2000m

Nie używać wskaźnika w środowisku gazów agresywnych i łatwopalnych!



Parametry elektryczne

Zasilanie 230VAC +10%-20% lub 24VAC±10% lub9-30VDC/7-24AC ±10%SMPS
Pobór mocy < 7VA
Podłączenie końcówka ze śrubami 2,5mm2
Pamięć danych EEPROM (min. 10 lat)
EMC EN 61326-1: 1997, Al: 1998, A2: 2001
Wymogi bezpieczeństwa EN 61010-1: 2001 (st. zanieczyszczenia 2, kat. przepięć II, kat. pomiaru 1)

Wskaźnik nie może być używany w miejscach gdzie jest II, II, IV kat. pomiaru.



Wejścia

  Zakres pomiaru Dokładność pomiaru Impedancja wejściowa
Min. Maks.
0...1VDC 0 V 1,1V ±0.5% (pełnego zakresu) ok. 11kΩ
0...10V DC 0 V 14V ±0.5% (pełnego zakresu) ok. 11kΩ
0...20mA DC 0 mA 25mA ±0.5% (pełnego zakresu) ok. 5kΩ
4...20mA DC 0 mA 25mA ±0.5% (pełnego zakresu) ok. 5kΩ

Impedancja wejściowa przy wykorzystaniu wejścia prądowego wynosi 5Ω. Dlatego, korzystając z tego wejścia przy pomiarze, wejścia napięciowe powinny być wolne. W przeciwnym wypadku wskaźnik zostanie uszkodzony. Aby zmienić wejście z napięciowego na prądowe w czasie pracy, należy w pierwszej kolejności odłączyć wejścia napięciowe a następnie dokonać zmiany wejścia.



Wyjścia
Zasilanie dodatkowe 12V DC, max 50mA (nieregulowane) lub
8V DC, max 50mA (regulowane) lub
5V DC, max 50mA (regulowane)
Obudowa
Typ obudowy dostosowana do montażu panelowego DIN 43 700
Wymiary 72 x 72 x 97mm
Waga ok. 350g
Materiał obudowy plastik

Do czyszczenia wskaźnika nie można używać rozpuszczalników ani płynów korodujących.



Typ Napięcie zasilania Dodatkowe wejście zasilające*
EI741A 230V AC
EI741A-ASXX 230V AC +
EI741A-24AC 24V AC
EI741A-24AC-ASXX 24V AC +
EI741A-SM 9-30VDC / 7-24VAC
EI741A-SM-ASXX 9-30VDC / 7-24VAC +

Uwaga:
(*) Dodatkowe wejście zasilające: XX-dodatkowe napięcie zasilające np. AS = 12V 50mA (nieregulowane),AS08 = 8VDC 50mA (regulowane) AS05 = 5V DC 50mA (regulowane).



Wymiary




Wyjmowanie zaczepu:
1 - odgiąć zaczep w kierunku jak na rysunku
2 - wyciągnąć zaczep w kierunku 2
