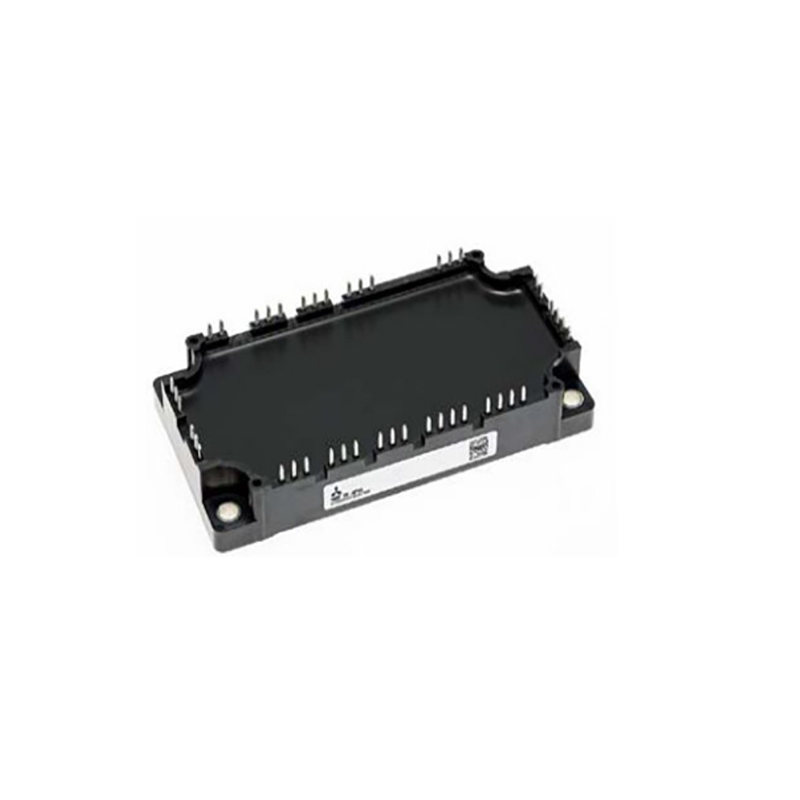

6. generációs IGBT modulok - NX sorozat

Dane techniczne

  • 6 Generacja IGBT z chipami wykonanymi w technologii CSTBT
  • Moduły 1200V: Vce(sat)=1,7V @ Tj=125°C; szeroki zakres bezpiecznej pracy przy napięciu Vcc=900V
  • Moduły 1700V: Vce(sat)=2,2V @ Tj=125°C; szeroki zakres bezpiecznej pracy przy napięciu Vcc=1200V
  • Wytrzymałość zwarciowa dłuższa niż 10μs oraz doskonałe właściwości podczas pracy równoległej
  • Zintegrowana dioda zwrotna 6 Generacji z dodatnim współczynnikiem temperaturowym oraz optymalizowaną zależnością pomiędzy VF a ESW(rec)
  • Tj(max)=175°C
  • Duża elastyczność dzięki zastosowaniu jednej, wspólnej podstawy zarówno dla pojedynczych modułów i półmostków jak i konfiguracji pełnego falownika z tranzystorem hamującym oraz pełnego falownika z tranzystorem hamującym oraz prostownikiem.
  • Duża różnorodność złączy pinowych oraz śrubowych
  • Kompletny typoszereg modułów dla 1200V oraz 1700V
  • Certyfikat UL
  • Całkowita zgodność z RoHS


Aplikacje

  • Napędy ogólnego przeznaczenia
  • Przekształtniki pracujące w układach z ogniwami fotowoltaicznymi
  • Systemy zasilania awaryjnego UPS


Typ Maksymalne parametry Vce(sat) Obudowa
Vces
[V]		 Ic
[A]		 Pt
[W]		 @ Tj=25°C
[V]
1200 V
CM35MXA-24S 1200 35 355 1,70 NX1
CM50MXA-24S 1200 50 425 1,70 NX1
CM75MXA-24S 1200 75 600 1,70 NX1
CM100MXA-24S 1200 100 750 1,70 NX1
CM75RX-24S 1200 75 600 1,70 NX2
CM100RX-24S 1200 100 750 1,70 NX2
CM150RX-24S 1200 150 1150 1,70 NX2
CM75TX-24S 1200 75 600 1,70 NX1
CM100TX-24S 1200 100 750 1,70 NX1
CM150TX-24S 1200 150 1150 1,70 NX1
CM200DX-24S 1200 200 1500 1,70 NX3
CM300DX-24S 1200 300 2270 1,70 NX3
CM450DX-24S 1200 450 3405 1,70 NX3
CM600DXL-24S 1200 600 4500 1,70 NX4
CM1000DXL-24S 1200 1000 7500 1,70 NX4


Obudowa NX1
6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowy NX1		 Obudowa NX2
6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowy NX2
Obudowa NX3
6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowa NX3		 Obudowa NX4
6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowa NX4


Symbol Schemat elektryczny
D 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
M 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
R 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
T 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
