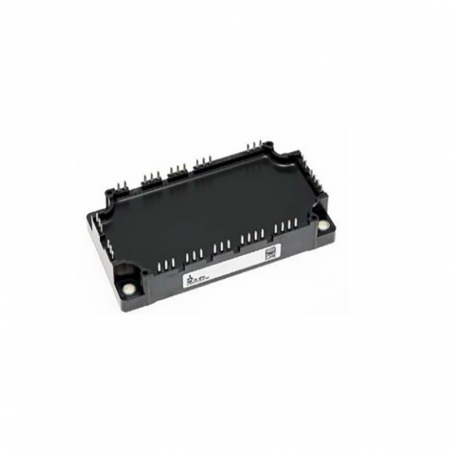

IGBT moduli 6. generacije - NX serija
  • IGBT moduli 6. generacije - NX serija

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Mitsubishi

IGBT moduli 6. generacije - NX serija

Tehnički podaci

- Šesta IGBT generacija sa čipovima načinjenim u CSTBT tehnologiji
- Moduli 1200V: Vce (sat) = 1,7V @ Tj = 125 ° C; širok raspon sigurnog rada pod Vcc = 900V
- 1700V moduli: Vce (sat) = 2,2V @ Tj = 125 ° C;   širok raspon sigurnog rada pod Vcc = 1200V
- Otpor kratkog spoja duži od 10µs i odlične performanse uz paralelni rad
- Integrisana nazadnja dioda 6. generacije sa pozitivnim koeficijentom temperature
- Tj (max) = 175 ° C
- Veliki izbor pinskih i vijčanih konektora
- UL potvrda
- RoHS kompatibilan

Aplikacija:
- Motorni pogoni
- Pretvarači fotonaponskih ćelija
- UPS uređaji za hitno napajanje


Identične dimenzije za NX seriju

IGBT 6TH GENERATION MODULES - NX SERIES
CSTBT poboljšanje tehnologije

IGBT 6TH GENERATION MODULES - NX SERIES


IGBT moduli 6. generacije - NX serija

Tip Maximalni parametri Vce(sat) Kućište
Vces
[V]
Ic
[A]
Pt
[W]
@ Tj=25°C
[V]
1200 V

CM35MXA-24S

1200 35 355 1,70 NX1

CM50MXA-24S

1200 50 425 1,70 NX1

CM75MXA-24S

1200 75 600 1,70 NX1

CM100MXA-24S

1200 100 750 1,70 NX1

CM75RX-24S

1200 75 600 1,70 NX2

CM100RX-24S

1200 100 750 1,70 NX2

CM150RX-24S

1200 150 1150 1,70 NX2

CM75TX-24S

1200 75 600 1,70 NX1

CM100TX-24S

1200 100 750 1,70 NX1

CM150TX-24S

1200 150 1150 1,70 NX1

CM200DX-24S

1200 200 1500 1,70 NX3

CM300DX-24S

1200 300 2270 1,70 NX3

CM450DX-24S

1200 450 3405 1,70 NX3

CM600DXL-24S

1200 600 4500 1,70 NX4

CM1000DXL-24S

1200 1000 7500 1,70 NX4


KućišteNX1

IGBT 6TH GENERATION MODULES - NX SERIES - Casing NX1
Kućište NX2

IGBT 6TH GENERATION MODULES - NX SERIES - Casing NX1
Kućište NX3

IGBT 6TH GENERATION MODULES - NX SERIES - Casing NX3
Kućište NX4

IGBT 6TH GENERATION MODULES - NX SERIES - Casing NX4
Simbol Electrical scheme
D IGBT 6TH GENERATION MODULES - NX SERIES - electrical scheme D
M IGBT 6TH GENERATION MODULES - NX SERIES - electrical scheme M
Simbol Electrical scheme
R IGBT 6TH GENERATION MODULES - NX SERIES - electrical scheme - R
T IGBT 6TH GENERATION MODULES - NX SERIES - electrical scheme T
