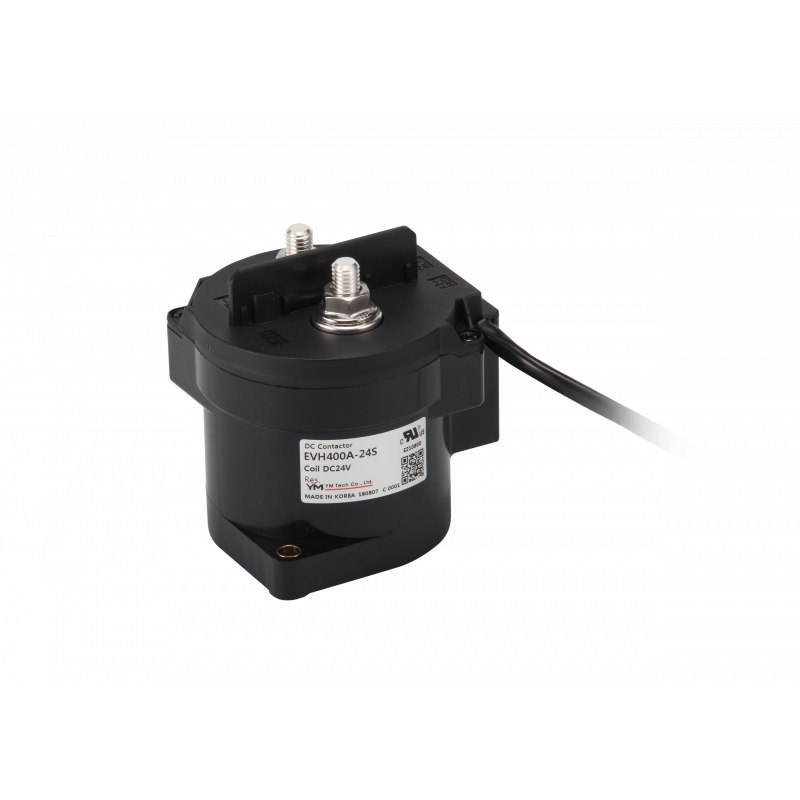

DC EVH400 relé
DC EVH400 relé

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: YM Tech

DC EVH400 relé

  • EVH400

Aplikacje

  • Ładowarki,
  • Systemy magazynowania energii,
  • Fotowoltaika,
  • Pojazd z ogniwami paliwowymi
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (V)Prąd rozruchowy cewki 150 ms (maks.)Trzymanie prądu cewkiNapięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)Min.Napięcie trzymania (V)Min.Maks. napięcie (V)Uwaga
12S 12V 2.6A 0.45A 9VDC 6VDC 7.5VDC 18VDC Ekonomizer PWM
24S 24S 1.4A 0.20A 18VDC 12VDC 15.0VDC 32VDC
AS 12~36V 2.6A 0.15~0.45A 9VDC 6VDC 7.5VDC 36VDC
12D 12V 4.4A 0.4A 9VDC 6VDC 7.5VDC 18VDC Ekonomizer z podwójną cewką
24D 24V 2.6A 0.3A 18VDC 12VDC 15.0VDC 32VDC

Oceny kontaktów

TypObciążenie rezystora 1 bieguna
Maks. Prąd ciągły (przewód 240㎟) 400A
Maks. prąd przełączania 500VDC 900A
1000VDC 600A
Napięcia przełączania znamionowego styku 12~1500VDC
Maks. prąd odcięcia 400VDC 2000A 10 Ops.
Spadek napięcia na stykach na 100A 30mV Max.
Min. dopuszczalne obciążenie 12VDC 0.5A
Opis S.P On/Off (a)
Układ styków, styki pomocnicze 1Form A (SPST-NO.)
Ogólny Aux. Prąd kontaktowy, maks. 2A 30VDC / 3A 125VAC
Ogólny Aux. Prąd kontaktowy, Min 100mA 8VDC
Aux stop złota. Kontakty Max. (Typ obwodu niskiego poziomu) 0.1A 30VDC / 0.1A 30VAC
Aux stop złota. Kontakty min. (Typ obwodu niskiego poziomu) 1mA 5VDC / 1mA 5VAC

Charakterystyka

Oczekiwane życieMechaniczny (Min.)5 X 105
Elektryczny (Min.) (Rezystor) 750VDC 400A 6 X 103
1000VDC 400A 1 X 103
1000VDC 200A 1 X 104
1500VDC 200A 2 X 103
Początkowa rezystancja izolacji Min. 200MΩ 1000VDC
Początkowe napięcie przebicia Między otwartymi kontaktami 4500VAC 60 Sec. 5mA
Między stykami a cewką 4500VAC 60 Sec. 5mA
Czas pracy (przy 20°C) Max. 40ms
Czas uwalniania (w 20°C) Max. 10ms
Odporność na wstrząsy Funkcjonalny Min 196 ㎨ {20G}
Destrukcyjny Min. 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 196 ㎨ {20G} 80 to 500Hz
Destrukcyjny 196 ㎨ {20G} 80 to 500Hz
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85°C
Wilgotność 5 to 85% R.H.
Waga jednostkowa PWM 950g
Cewka podwójna 1000g
