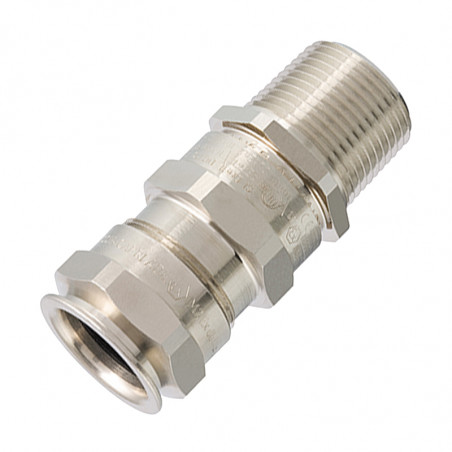

ADE-4F - Fém kábelvédő dűbel fokozott biztonságú, páncélozott
ADE-4F - Fém kábelvédő dűbel fokozott biztonságú, páncélozott

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

ADE-4F - Fém kábelvédő dűbel fokozott biztonságú, páncélozott kábelekhez

ADE-4F páncélozott kábelhez


Műszaki adatok

Rendeltetésszerű használat:





Üzemi hőmérséklet:
ATEX tanúsítvány:

Páncélozott kábel acélvezetővel (SWA)
Sodort kábel acélvezetővel (SWB)
Páncélozott kábel acélszalaggal (STA)
Sodort tengeri kábel, P típusú
Ólomköpenyes kábel (kiegészítő
földelő paddal)
-60°C és +140°C között
INERIS12ATEX0032X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22, IIIA, IIIB és IIIC csoport
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; bányászati ​​alkalmazások
Sárgaréz vagy bronz: ADE méretek 8-tól 17-ig; NPT 3/4”-től 4”-ig; ISO 25-től 110-ig
Rozsdamentes acél: ADE méretek 4-től 17-ig; NPT 3/8”-től 4”-ig; ISO 16-tól 110-ig
IECEx tanúsítvány: IECEx INE 12.0025X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; bányászati ​​alkalmazások
Sárgaréz vagy bronz: ADE méretek 8-tól 17-ig; NPT 3/4”-től 4”-ig; ISO 25-től 110-ig
Rozsdamentes acél: ADE méretek 4-től 17-ig; NPT 3/8”-tól 4”-ig; ISO 16-tól 110-ig
Egyéb tanúsítványok:



Tengerészet:


UL tanúsítvánnyal rendelkezik:		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249-től 0256-ig
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Megfelel a DTS-01:1991 szabványnak
3DJN E310130, I. osztály, 2. zóna*, AEx e II, EX e II
ADE méretek 4-től 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozott kábelekkel
ITC, MV, PLTC, TC-ER, TC-ER-HL, TC típusokkal.
3LRC E314047 I. osztály, 2. zóna*, AE|x e II, Ex e II
ADE méretek 4-től 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozott tengeri tömlővel.





1) Használható a Div.-ben. 2, feltételezve, hogy a ház
nem tartalmaz szikrát okozó alkatrészeket.


Kialakítás

A tömszelence nikkelezett sárgarézből készült, fokozott
korrózióállósággal. Alternatív megoldásként
AISI316 rozsdamentes acélból, bronzból vagy alumíniumból készült változatok is kaphatók.
Alumínium és rozsdamentes acél esetén megfelelő kenőanyag használata ajánlott.

Jellemzők

1. Speciálisan gyártott elasztomer az IP-védelmi szint növelésére.
2. Az univerzális csatlakozók nagyobb mechanikai ellenállást biztosítanak és földelést biztosítanak.
3. A fedél belsejében elhelyezett további elasztomer, amelyet tűzvédelemre használnak.
4. Egy egyszerű alátét felszerelésére alkalmas fedél.
5. További külső csatlakozók a terhelés csökkentése érdekében
(opcionális).


Kódok és méretek


* Lekerekített élek esetén szorozza meg a sík méreteket 1,1-gyel.


SSN = rozsdamentes acél
Sorozat Menet Tartomány Anyag Opció
ADE4 M25 3 NPN
0 = XS NPN = nikkelezett sárgaréz K1 = 1. készlet
1 = S K2 = 2. készlet
2 = M BZN = barna K3 = 3. készlet
3 = L ALN = alumínium
(kivéve az 1. csoportot)		 ÜRES = nincsenek opciók


Választható elemek halmaza
K1 K2 K3
Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld
kompozit
alátét
Csiszolt
fogazott
alátét

4,5-8,0 0.2-1.3 M20 ADE4M200NPN 7,0-12,0 3/4" 1¼" 85 M110
ADE4F kiválasztási táblázat ADE4F méretek ISO kód CAPRI ISO kód NPT kód NPT kód CAPRI
Menetméret Tömítés
Kód		 ISO/NPT tömítési tartomány Páncél
MIN-MAX		 A B L
(hossz)
ISO NPT Belső
pajzs
MIN-MAX		 Külső
fedél
MIN-MAX
M12 1/4" 3 7.0-12.0 0.2-0.9 19 19 46.0 ADE4M123NPN CAP846404V1 ADE4N0253NPN CAP848404V1
M16 3/8" 1 2,8-5,5 4,5-8,5 0,2-0,9 17 19 41,0 ADE4M161NPN CAP846574V1 ADE4N0381NPN CAP848574V1
M16 3/8" 2 4,5-8,0 center;">7.0-12.0 0.2-0.9 19 19 46.0 ADE4M162NPN CAP846594V1 ADE4N0382NPN CAP848594V1
M16 3/8" 3 7.0-12.0 10.0-16.0 24 24 51.0 51.0 ADE4M163NPN CAP846504V1 ADE4N0383NPN CAP848504V1
1/2" 0 2,8-5,5 4,5-8,5 0,2-0,9 17 24 41,0 CAP846654V1 ADE4N0500NPN CAP848664V1
M20 1/2" 1 4,5-8,0 0,2-0,9 19 24 46,0 ADE4M201NPN CAP846674V1 ADE4N0501NPN CAP848674V1
M20 1/2" 2 7.0-12.0 10.0-16.0 0,2-1,3 24 24 51 ADE4M202NPN CAP846694V1 ADE4N0502NPN CAP848694V1
M20 1/2" 3 10,0-15,5 13,5-21,0 0,2-1,3 30 30 57,5 ADE4M203NPN CAP846604V1 ADE4N0503NPN CAP848604V1
M25 3/4" 1 7.0-12.0 10.6-16.0 0.2-1.3 24 30 51.0 ADE4M251NPN CAP846774V1 ADE4N0751NPN CAP848774V1
M25 2 10,0-15,5 13,5-21,0 0,2-1,3 30 30 57,5 ADE4M252NPN CAP846794V1 ADE4N0752NPN CAP848794V1
M25 3/4" 3 13,5-20,5 18,0-27,5 0,2-1,6 41 41 68.0 ADE4M253NPN CAP846704V1 ADE4N0753NPN CAP848704V1
M32 1" 2 13,5-21,0 18,0-27,5 0,2-1,6 41 41 68,0 ADE4M322NPN CAP846894V1 ADE4N1002NPN CAP848894V1
M32 1" 3 18,0-26,0 23,0-34,0 0,2-1,6 48 48 76.0 ADE4M323NPN CAP846804V1 ADE4N1003NPN CAP848804V1
M40 1¼" 2 18,0-27,5 23,0-34,0 0,2-1,6 48 48 76,0 ADE4M402NPN CAP846994V1 ADE4N1252NPN CAP848994V1
M40 3 23,0-34,0 29,0-41,0 0,2-2,0 55 55 88.0 ADE4M403NPN CAP846904V1 ADE4N1253NPN CAP848904V1
M50 1½" 2 23,0-34,0 29,0-41,0 0,2-2,0 55 55 88,0 ADE4M502NPN CAP847094V1 ADE4N1502NPN CAP849094V1
M50 2" 3 29,0-41,0 35,0-48,0 0,2-2,5 64 64 97,0 ADE4M503NPN CAP847004V1 ADE4N1503NPN CAP849004V1
M63 2" 2 35,0-48,0 42,0-56,0 0,2-2,5 72 72 102,0 ADE4M632NPN CAP847294V1 ADE4N2002NPN center;">CAP849294V1
M63 2" 3 42,0-53,0 50,0-65,0 0,2-2,5 85 117.0 ADE1M633NPN CAP807204V1 ADE4N2003NPN CAP849204V1
M75 2½" 2 42.0-56.0 50,0-65,0 0,2-2,5 85 85 117,0 ADE4M752NPN CAP847394V1 ADE4N2502NPN CAP849494V1
M75 2½" 3 50,0-62,5 58,0-74,0 0,2-2,5 95 95 124,0 ADE4M753NPN CAP847304V1 ADE4N2503NPN CAP849404V1
M90 3" 1 58,0-74,0 center;">66,0-83,0 0,2-3,2 110 110 133,0 ADE4M901NPN CAP847594V1 ADE4N3001NPN CAP849594V1
M90 3" 2 66,0-78,0 75,0-93,0 0,2-3,2 120 120 140,0 ADE4M902NPN CAP847504V1 ADE4N3002NPN CAP849504V1
M90 3½" 3 66,0-83,0 center;">85,0-104,0 0,2-3,5 135 135 150,0 ADE4M903NPN CAP847574V1 ADE4N3503NPN CAP849604V1
4" 3 75,0-93,0 85,0-104,0 0,2-3,5 135 135 150,0 ADE4M1103NPN CAP847794V1 ADE4N4003NPN CAP849704V1


Megjegyzés: A következő változatokban is kapható:
ADE-5F - speciális elfordulásgátló gyűrű
ADE-6F - speciális földelőrendszer
ADE-6FC - speciális elfordulásgátló rendszer elárasztás ellen
