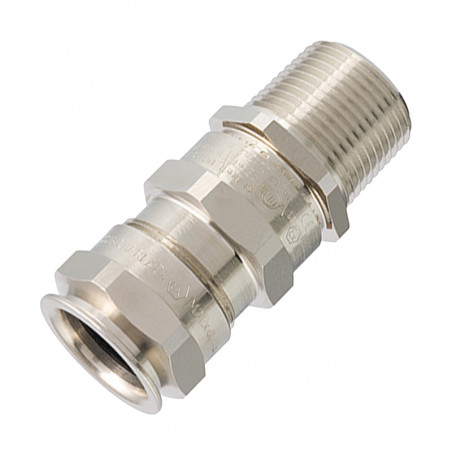

ADE-4F pentru sarma blindata

ADE-4F pentru cablu blindat


Date tehnice

Utilizare preconizată:





Temperatură de funcționare:
Certificare ATEX:

Cablu armat cu conductor de oțel (SWA)
Cablu torsadat cu conductor de oțel (SWB)
Cablu armat cu bandă de oțel (STA)
Cablu marin torsadat, tip P
Cablu cu manta de plumb (cu plot de împământare suplimentar)
-60°C până la +140°C
INERIS12ATEX0032X
Zonele 1 și 2, Grupele IIA, IIB și IIC
Zonele 21 și 22, Grupele IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; aplicații miniere
Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT 3/4” până la 4”; ISO 25 până la 110
Oțel inoxidabil: dimensiuni ADE 4 până la 17; NPT 3/8” până la 4”; ISO 16 până la 110
Certificat IECEx: IECEx INE 12.0025X
Zonele 1 și 2, Grupele IIA, IIB și IIC
Zonele 21 și 22, Grupele IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; aplicații miniere
Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT de la 3/4” la 4”; ISO 25 până la 110
Oțel inoxidabil: dimensiuni ADE 4 până la 17; NPT 3/8” până la 4”; ISO 16 până la 110
Alte certificări:



Maritim:


Certificat UL:		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 până la 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conformitate cu DTS-01:1991
3DJN E310130, Clasa I, Zona 2*, AEx e II, EX e II
Dimensiuni ADE de la 4 la 17, de la ½” la 4” NPT sau ISO 20 la 110 cu cabluri armate
tipuri ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.
3LRC E314047 Clasa I Zona 2*, AE|x e II, Ex e II
Dimensiuni ADE de la 4 la 17, de la ½” la 4” NPT sau ISO 20 până la 110 cu furtun marin blindat.





1) Poate fi utilizat în Divizia 2, presupunând că carcasa
nu conține componente scânteiante.


Design

Presetupa este fabricată din alamă nichelată cu rezistență sporită
la coroziune. Alternativ,
sunt disponibile și versiuni din oțel inoxidabil AISI316, bronz sau aluminiu. Pentru
aluminiu și oțel inoxidabil, se recomandă utilizarea unui lubrifiant adecvat.

Caracteristici

1. Elastomer special fabricat pentru creșterea nivelului de protecție IP.
2. Bornele universale oferă o rezistență mecanică mai mare și asigură împământarea.
3. Elastomer suplimentar plasat pe interiorul capacului, utilizat pentru protecția la foc.
4. Capac adaptat pentru montarea unei șaibe simple.
5. Terminale externe suplimentare pentru reducerea încărcăturii
(opțional).


Coduri și dimensiuni


* Pentru margini rotunjite, înmulțiți dimensiunile plate cu 1,1.


SSN = oțel inoxidabil
Serie Firet Interval Material Opțiune
ADE4 M25 3 NPN
0 = XS NPN = alamă nichelată K1 = Set 1
1 = S K2 = Set 2
2 = M BZN = maro K3 = Setul 3
3 = L ALN = aluminiu
(cu excepția Grupului 1)		 GOL = fără opțiuni


Set de opțiuni
K1 K2 K3
Șaibă compozită Nut
Green
 Șaibă compozită Nut Green
Green
Șaibă compozită Nut Green

Șaibă compozită Nut Green
Șaibă zimțată
șlefuită

4.5-8.0 0.2-1.3 M20 ADE4M200NPN 7,0-12,0 1¼" 85 M110
Diagramă de selecție ADE4F Dimensiuni ADE4F Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea filetului Cod etanșare Interval etanșare ISO/NPT Armură
MIN-MAX		 A B L
(lungime)
ISO NPT Ecran
intern
MIN-MAX		 Capac
exterior
MIN-MAX
M12 1/4" 3 M16 3/8" 1 2,8-5,5 4,5-8,5 0,2-0,9 17 19 41,0 centru;">ADE4M161NPN CAP846574V1 ADE4N0381NPN CAP848574V1
M16 3/8" 2 4.5-8.0 7.0-12.0 M16 3/8" 3 7.0-12.0 10.0-16.0 24 24 51.0 ADE4M163NPN CAP846504V1 ADE4N0383NPN CAP848504V1
1/2" 0 2.8-5.5 4.5-8.5 0,2-0,9 17 24 41,0 CAP846654V1 ADE4N0500NPN CAP848664V1
M20 1/2" 1 4,5-8,0 0,2-0,9 19 24 46,0 ADE4M201NPN CAP846674V1 ADE4N0501NPN CAP848674V1
M20 1/2" 2 7.0-12.0 10.0-16.0 0.2-1.3 24 51 ADE4M202NPN CAP846694V1 ADE4N0502NPN CAP848694V1
M20 1/2" 3 10.0-15.5 13.5-21.0 0.2-1.3 30 30 57.5 ADE4M203NPN CAP846604V1 ADE4N0503NPN CAP848604V1
M25 3/4" 1 7.0-12.0 10.6-16.0 0.2-1.3 24 68.0 ADE4M253NPN CAP846704V1 ADE4N0753NPN CAP848704V1
M32 1" 2 13,5-21,0 18,0-27,5 0,2-1,6 41 41 68,0 ADE4M322NPN CAP846894V1 ADE4N1002NPN CAP848894V1
M32 1" 3 18.0-26.0 23.0-34.0 0.2-1.6 48 48 23.0-34.0 0.2-1.6 48 48 76.0 ADE4M402NPN CAP846994V1 ADE4N1252NPN centru;">CAP848994V1
M40 3 23.0-34.0 29.0-41.0 0.2-2.0 55 55 centru;">88.0 ADE4M403NPN CAP846904V1 ADE4N1253NPN CAP848904V1
M50 1½" 2 23.0-34.0 M50 2" 3 29.0-41.0 35.0-48.0 0.2-2.5 64 64 97.0 ADE4M503NPN CAP847004V1 ADE4N1503NPN CAP849004V1
M63 2" 2 35.0-48.0 42.0-56.0 M63 2" 3 42.0-53.0 50.0-65.0 0.2-2.5 85 117.0 ADE1M633NPN CAP807204V1 ADE4N2003NPN CAP849204V1
M75 2½" 2 42.0-56.0 50.0-65.0 0,2-2,5 85 85 117,0 ADE4M752NPN CAP847394V1 ADE4N2502NPN CAP849494V1
M75 3 50.0-62.5 58.0-74.0 0.2-2.5 95 95 124.0 ADE4M753NPN CAP847304V1 ADE4N2503NPN CAP849404V1
M90 3" 1 58.0-74.0 66.0-83.0 0.2-3.2 110 110 133.0 ADE4M901NPN CAP847594V1 ADE4N3001NPN CAP849594V1
M90 3" 2 66.0-78.0 75.0-93.0 0.2-3.2 120 120 140.0 ADE4M902NPN CAP847504V1 ADE4N3002NPN CAP849504V1
M90 3½" 3 66.0-83.0 85.0-104.0 0.2-3.5 centru;">135 135 150.0 ADE4M903NPN CAP847574V1 ADE4N3503NPN CAP849604V1
4" ADE4N4003NPN CAP849704V1


Notă: Disponibil și în următoarele versiuni:
ADE-5F - inel anti-rotație special
ADE-6F - sistem special de împământare
ADE-6FC - sistem special anti-rotație împotriva inundațiilor
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
