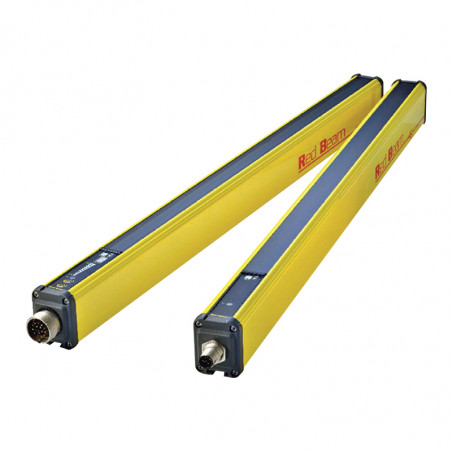

Nowa fotoelektryczna bariera typu FF-SYA została zaprojektowana zgodnie z wymaganiami IEC/EN 61496 – część1 i 2 należy do typu 4 Aktywnych Fotoelektrycznych Urządzeń Bezpieczeństwa , co daje najwyższy możliwy poziom bezpieczeństwa.
Bariera FF-SYA przeszła testy na znak CE we francuskim instytucie INRS wg wymogów Dyrektywy Maszynowej 98/37/EC.
Spełnia ona równieżwymogi norm północno - amerykańskich OSHA 1910.212, ANSI I RIA 15.06 dla niezawodności sterowania i posiada znak CSA nrtl/c. Bariera została równieżprzebadana w Centralnym Instytucie Ochrony Pracy i otrzymała znak bezpieczeństwa B.
To wszystko sprawia, iż bariera FF-SYA może być stosowana we wszystkich częściach świata oraz w Polsce, zgodnie ze światowymi i lokalnymi wymogami. Tak szybko jak obiekt jest wykryty w zabezpieczanej strefie, bariera FF-SYA rozwiera dwa bezpieczne wyjścia statyczne a tym samym usuwa niebezpiecznąsytuacjępochodzącą od maszyny.
Bariera FF-SYA jest barierązintegrowaną, która nie potrzebuje dodatkowej jednostki sterującej. Opcjonalny modułtypu FF-SRS5939 zapewnia wyższe prądy łączeniowe oraz dodatkowe funkcje. Bariera ta została zaprojektowana tak aby spełnićwymagania producentów maszyn i użytkowników: jej kompaktowa budowa w połączeniu z uniwersalnymi i inteligentnymi funkcjami stwarza wiele możliwości i daje łatwośćobsługi.
Niewłaściwe użycie dokumentacji:
Niezastosowanie siędo tych instrukcji może spowodowaćzagrożenie dla zdrowia i życia operatora maszyny.

Kompaktowa budowa
 Niewielki poprzeczny przekrój (42 x 55 mm) umożliwia instalację w miejscach o ograniczonej przestrzeni. Opcjonalny moduł FF-SRS59392 posiada szerokość zaledwie 45 mm przez co w prosty sposób mieści się w szafe sterowniczej. Montaż modułu jest na szynie DIN.
Uniwersalna
 Wymiary obudowy są identyczne dla barier o rozdzielczości: 14 mm, 30 mm, i 60 mm. Rozszerzony zakres wysokości ochrony od 334 do1830mm pokrywa wszystkie zastosowania przemysłowe. Zasięg skanowania umożliwia użycie luster, a tym samym zabezpieczenie kilku boków maszyny.
Inteligentna
 Bariera typu FF-SYA wyposażona jest w dwa bezpieczne wyjścia statyczne i opcjonalny moduł bezpieczeństwa dla zwiększenia zdolności łączeniowych oraz uzyskania dodatkowej funkcji ręcznego restartu. Zintegrowany system redukcji wzajemnych zakłóceń pozwala na dostosowanie zasięgu pracy do konkretnej aplikacji. Wskaźnik Cross talk pulsuje w przypadku odebrania sygnału od innego systemu. Należy wówczas zmienić zakres skanowania. Kurtyna posiada też wskaźnik siły sygnału, jeśli on miga, wówczas należy dokładniej zestawić nadajnik i odbiornik, albo usunąć zabrudzenia z powierzchni czołowej kurtyny. Dodatkowe wskaźniki informują o stanie wyjść, o wybranym zakresie skanowania i wykrytym błędzie. Dla uproszczenia sposobu zamawiania urządzeń razem z kurtyną dostarczane są standardowe uchwyty oraz konektory (dot. barier FFSYAC2). Uchwyty montażowe mogą być umieszczone w dowolnym miejscu wzdłuż obudowy, dzięki systemowi montażu opartemu o T-slot.
Zintegrowana
 Bariery FF-SYA nie wymagają zasilacza z izolacją galwaniczną, ponieważ wbudowany jest konwerter DC/DC, przez co zapewniona jest zgodność z wymaganiami norm IEC/EN 61496-1. Zintegrowane wejście testujące pozwala sprawdzać cały łańcuch bezpieczeństwa maszyny. Jeśli użyjemy modułu bezpieczeństwa typu FF-SRS59392, otrzymamy dodatkowe funkcje: przekaźnik z mechanicznie prowadzonymi stykami, monitorowanie Końcowego Elementu Przełączającego, wybór pomiędzy automatycznym restartem lub blokadą startu i restartu.

Zasada pracy barier typu FF-SYA oparta jest na transmisji pomiędzy nadajnikiem a odbiornikiem w zakresie światła podczerwonego. Według normy IEC/pr EN 61496-2 odbiornik R2 musi przejść do stanu alarmowego zawsze gdy będą docierać do niego dwa sygnały emitowane przez dwa różne nadajniki E1 i E2. Dzieje się tak wówczas, gdy odbiornik R2 znajduje się w kącie rozwarcia wiązki nadajnika E1 oraz w jego nominalnym zakresie skanowania. W tym momencie odpowiedni wskaźnik CROSS TALK zaczyna pulsować ostrzegając tym samym instalatora.
![]()  |
![]()  |
![]()  |
Nadajnik posiada przełącznik za pomocą którego można ustawić właściwą energię emisji, eliminując zjawisko wzajemnego zakłócania się barier. Nominalny zasięg może być zredukowany do 42 % lub 54 % . Przełącznik dostępny jest od czoła tak by nie było potrzeby demontażu barier.
![]()  |
![]()  |
![]()  |

Typ 4 zgodnie z normą IEC/EN 61496 część 1 i 2. Regulacja natężenia fali podczerwieni w nadajniku w celu eliminacji wzajemnych zakłóceń. 2 bezpieczne wyjścia statyczne z detekcją zwarć oraz błędnego działania. Rozszerzone funkcje diagnostyczne.

| Typ | SYA14 | SYA30 | SYA60 |
|---|---|---|---|
| Rozdzielczość mm/in | 0 14 /0,6 | 0 30 mm / 1.2 in | 0 60/2,4 |
| Wysokość ochrony | Patrz tabela 2 | ||
| Nominalny zasięg skanowania (m/ft) | 0 - 6/0 - 20 | 0,3 - 18/1 - 60 | 0,3 - 18/0,3 - 60 |
| Napięcie zasilania | 24 V DC (± 15 %) | ||
| Pobór mocy | Nadajnik 7 W max Odbiornik 5,5 W max (patrz tabela 2) | ||
| Wyjścia | 2 bezpieczne wyjścia statyczne (zdolność łączeniowa 0,5A/24 V DC) | ||
| Czas reakcji | 13,5 - 22,5 ms (patrz tabela 2) | ||
| Funkcje | Wejście testowe zewnętrzny styk NZ | ||
| Wskaźniki LED | Nadajnik: tryb pracy test, alarm, wybrany zasięg skanowania  Odbiornik: status wyjścia, wskaźnik ustawienia, wskaźnik zakłócenia  |
||
| Przekrój poprzeczny | 42 x 55 mm / 1,65 x 2,16 in (kompletne wymiary są w tab. 1 i 2) | ||
| Emisja | Modulowane źródło światła podczerwonego (880 nm) | ||
| Efektywny kąt wiązki | ± 2° , ± 25 % (zgodnie z IEC/EN 61496 część 2) | ||
| Odporność na zewnętrzne oświetlenie | Słoneczne 20 000 lux/ sztuczne 15 000 lux | ||
| Odporność na zakłócenia elektromagnetyczne | IEC 61000-4-4: poziom III/IEC 61000-4-3: poziom III | ||
| Temperatury zewnętrzne | Temperatury pracy: 0 ... 55° C/ temperatury składowania -20 ... 75° C | ||
| Wibracje | IEC/EN 61496-1: 10 ... 55 Hz, 1 oktawa / min., 0.35 mm ± 0,05 amplituda | ||
| Stopień szczelności | IP 65, NEMA 4, 13 | ||
| Materiał | Obudowa: stop aluminium, powierzchnia czołowa: PMMA | ||
| Połączenia elektryczne | FF-SYA C2: DIN 43651 wtyczki kątowe z tworzywa (Hirschmann N6RFF) | ||

| Typ | R (rozdzielczość)  mm / in  |
P (podz. soczewek)  mm / in  |
D (średn. soczewek)  mm / in  |
A (strefa nieaktywna)  mm / in  |
B (strefa nieaktywna)  mm / in  |
|---|---|---|---|---|---|
| FF-SYA14 | 0 14/0,6 | 10/0,4 | 4/0,16 | 15,2/0,6 | 90,6/3,56 |
| FF-SYA30 | 0 30/1,2 | 20 /0,8 | 10/0,4 | 22,27/0,7 | 86,8/3,45 |
| FF-SYA60 | 0 60/ 2,4 | 40/1,6 | 10/0,4 | 42,2/1,66 | 87,6/3,45 |

| Model | 032 | 048 | 064 | 080 | 096 | 112 | 128 | 144 | 160 | 176 |
|---|---|---|---|---|---|---|---|---|---|---|
| Wysokość ochrony | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| SYA14 | 334 | 494 | 654 | 814 | 974 | 1134 | 1294 | - | - | - |
| SYA30 | 350 | 510 | 670 | 830 | 990 | 1150 | 1310 | 1470 | 1630 | 1790 |
| SYA60 | 390 | 550 | 710 | 870 | 1030 | 1190 | 1350 | 1510 | 1670 | 1830 |
| Wysokość pola detekcji | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| SYA14 | 314 | 474 | 634 | 794 | 954 | 1114 | 1274 | - | - | - |
| SYA30 | 310 | 470 | 630 | 790 | 950 | 1110 | 1270 | 1430 | 1590 | 1750 |
| SYA60 | 290 | 450 | 610 | 770 | 930 | 1090 | 1250 | 1410 | 1570 | 1730 |
| Całkowita wysokość | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| FF-SYAC2 | 483 | 643 | 803 | 963 | 1123 | 1283 | 1443 | 1603 | 1763 | 1923 |
| Czas odpowiedzi | ms | ms | ms | ms | ms | ms | ms | ms | ms | ms |
| SYA14 | 14 | 15 | 15,5 | 17,5 | 19,5 | 20,5 | 22,5 | - | - | - |
| SYA30 | 13,5 | 14 | 14 | 14,5 | 15 | 15 | 15,5 | 16 | 17,5 | 17,5 |
| SYA60 | 13,5 | 14 | 14 | 14,5 | 15 | 15 | 15,5 | 16 | 17,5 | 17,5 |
| Waga urządzenia | 11 | 381 | 762 | 142 | 522 | 93 | 283 | 664 | 044 | 42 |
| SYA14 | 5/3,5 | 38111 | 38142 | 6/4,5 | 6/5 | 7/5 | 7/5,5 | - | - | - |
| SYA30 | 4/3,5 | 4/3,5 | 38111 | 38111 | 5/4 | 6/4 | 6/4,5 | 6/4,5 | 6/4,5 | 6/4,5 |
| SYA60 | 4/3,5 | 4/3,5 | 5/3,5 | 38111 | 5/4 | 6/4 | 6/4,5 | 6/4,5 | 6/4,5 | 6/4,5 |

Nr katalogowy zawiera nadajnik, odbiornik, parę wtyczek, 2 pary uchwytów kątowych, 2 pary uchwytów prostych, tester.

1 - Rozdzielczość = 14: Ø 14mm
 30: Ø 30mm
 60: Ø 60mm
 2 - Model = patrz tabela
 3 = C: DIN43651 wtyczki kątowe

| Europejska norma EN 999 (in mm, 100 mm = 3.9 in) | SYA14 | SYA30 | SYA60 |
|---|---|---|---|
| Montaż pionowy | |||
![]()  |
S ≥ 2000 (t1 + t2), gdzie S ≥100 Jeśli S ≥ 500, korzysta się ze wzoru: S ≥ 1600 (t1 + t2) + 32, gdzie S ≥500  |
S ≥ 2000 (t1 + t2) + 128, gdzie S ≥100 Jeśli S ≥ 500, korzysta się ze wzoru: S ≥ 1600 (t1 + t2) + 128, gdzie S ≥500  |
S ≥ 1600 (t1 + t2) + 850,  dla Hu ≥900 Hi < 300  |
| Montaż poziomy | |||
![]()  |
S ≥ 1600(t1+t2) + 1200 - 0.4 H dla H ≤ 875 lub  S ≥ 1600(t1+t2) + 850 dla 875 < H ≤ 1000 Przy H ≥ 15(R-50) gdzie R jest rozdzielczością bariery (Dla FF-SYA60 H ≥ 150)  |
||
| Montaż kątowy | |||
![]()  |
Jeśli a ≥ 30° używa się wzorów takich jak przy montażu pionowym, Przy Hu ≥ 900 I HI ≤ 300 dla barier FF-SYA60 Jeśli a ≤ 30° używa się wzorów jak dla montażu poziomego, Przy Hu < 1000 I Hi ≥ 15(R-50), gdzie R jest rozdzielczością bariery (HI ≥ 150 dla bariery FF-SYA60)  |
||
S = Minimalna odległośćbezpieczeństwa (mm)
 t1 = Czas odpowiedzi kurtyny świetlnej (s)
 t2 = Czas zatrzymania maszyny (s)
 H = Wysokośćpłaszczyzny detekcji nad odniesiona do podłogi (mm)
 Hu = Wysokośćnajwyżej umieszczonego promienia odniesiona do podłogi (mm)
 Hl = Wysokośćnajniżej umieszczonego promienia odniesiona do podłogi mm)
Więcej informacji uzyskacie Państwo w europejskiej normie EN999.
