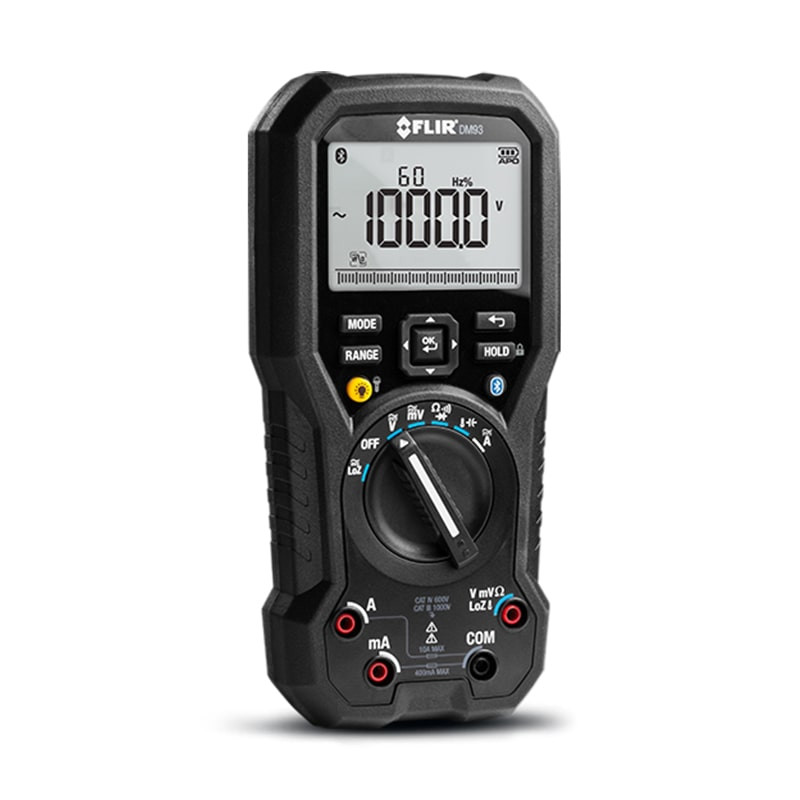

FLIR DM93 - ipari multiméter effektív értékek mérésére
FLIR DM93 - ipari multiméter effektív értékek mérésére

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Teledyne FLIR

FLIR DM93 - ipari multiméter effektív értékek mérésére

FLIR CM93

Ipari multiméter effektív értékek mérésére.

Ez az eszköz alaposan tesztelt és kalibrált. Megfelelő használat mellett hosszú éveken át megbízhatóan szolgál.

Főbb jellemzők

  • Extra nagy kijelző 4000/40 000 számlálással.
  • Automatikus AC/DC választás feszültség- és áramerősség-módokban.
  • Képernyőn megjelenő kiválasztó menü és navigációs gomb.
  • Változtatható frekvenciájú meghajtó üzemmód (aluláteresztő szűrő).
  • 0,05%-os pontosság DC feszültség esetén.
  • Alacsony Z mérés.
  • Automatikus adatmegőrzés a képernyőn.
  • Csúcstartás mérés.
  • dB/dBm mérés.
  • 20 000 adatrekord automatikus tárolására képes.
  • Manuális tárolásra/előhívásra képes. 99 adatrekord.
  • Csak beltéri használatra; 2000 m.
  • Bluetooth interfész a mellékelt szoftverrel.
  • Biztonsági besorolás: CAT IV-600 V, CAT III-1000 V.

Mérőműszer leírása

FLIR CM93

Elölnézet

  1. LCD kijelző
  2. Funkciógombok
  3. Funkciógombok, választópanel
  4. Funkciókapcsoló

Műszaki adatok

Általános paraméterek

  • Bármely terminálra alkalmazható maximális feszültség: 1000 V DC vagy 1000 V AC RMS.
  • Kijelzőn látható szám: 4000/40000.
  • Polaritásjelzés: automatikus, pozitív, negatív.
  • Tartományon kívüli jelzés: OL.
  • Mérési sebesség: 10 minta másodpercenként.
  • Tápellátás: 6 db 1,5 V-os AAA alkáli elem.
  • Elem élettartam: kb. 100 óra alkáli elemekkel (háttérvilágítás, munkalámpa és Bluetooth kikapcsolva).
  • Alacsony elemfeszültség: kb. 7,0 V.
  • Automatikus kikapcsolás: alapértelmezés szerint 10 perc.
  • Üzemi hőmérséklet és relatív páratartalom:

    • -10℃ és 30℃ között, <85% relatív páratartalom.
    • 30℃ és 40℃ között, 75% relatív páratartalom.
    • 40℃ - 50℃, <45% relatív páratartalom.
  • Tárolási hőmérséklet és relatív páratartalom: -30℃ - 60℃, 0–80% relatív páratartalom (elemek nélkül).
  • Hőmérsékleti együttható: 0,1× (megadott pontosság)/℃, <18℃, <28℃.
  • Működési magasság: 2000 m.
  • Kalibrálási ciklus: évente egyszer.
  • Súly: 465 g elemekkel.
  • Méretek (Ma × Szé × H): 52 mm × 83 mm × 188 mm tokkal.
  • Biztonság: megfelel az IEC61010-1CATIV-600V, CATIII-1000V, IEC szabványoknak 61010-2-033.
  • A Bluetooth hatótávolsága akár 10 m is lehet.
CAT Alkalmazási terület
I Hálózathoz nem csatlakoztatott áramkörök
II Közvetlenül a kisfeszültségű berendezéshez csatlakoztatott áramkörök
III Épületgépészet.
IV Kisfeszültségű berendezésforrás


EMC: EN 61326-1. Szennyezettségi fok: 2. Rezgés: A MIL-PRF-28800 szabvány szerint 2. osztályú műszerhez. Leesés elleni védelem: 1,5 m.

Elektromos specifikációk

  • Pontosság: ±(a leolvasott érték %-a + a számjegyek száma (dgt)) 18-28℃-on, (<80% relatív páratartalom).
  • 4¾ módban megadott specifikációk esetén szorozza meg a számjegyek számát 10-zel.
  • A legjobb mérések érdekében használja a REL Δ funkciót az eltolások kompenzálására.

Feszültség. Specifikációs felbontás 3¾ módban.

Mód Tartomány Pontosság
DC 40,00 mV 0,05% + 3 számjegy
400,0 mV 0,05% + 1 számjegy
4000 V
40,00 V
400,0 V
1000 V
40 Hz-től 70 Hz-ig 70 Hz-től 1 kHz-ig 1 kHz-től 5 kHz-ig 5 kHz-től 20 kHz-ig1
Áram 40,00 mV 0,5% + 2 számjegy 1,0% + 4 számjegy 2,0% + 4 számjegy Nincs meghatározva
400,0 mV 0,5% + 2 számjegy 1,0% + 4 számjegy 2,0% + 4 számjegy 2,0% + 20 számjegy
4000 V
40,00 V
400,0 V 0,5% + 2 számjegy 1,0% + 4 számjegy 2,0% + 4 számjegy2 Nincs meghatározva
1000 V 0,5% + 2 számjegy 1,0% + 4 számjegy Nincs meghatározva Nincs meghatározva

1. A tartomány 10%-a alatt adjon hozzá 10 számjegyet a pontossághoz.
2. Frekvenciatartomány 1 kHz - 2 kHz.
Bemeneti védelem: 1000 V DC vagy 1000 V AC RMS
Bemeneti impedancia:

  • mV: 1 MΩ, <100 pF.
  • V: 10 MΩ, <100 pF.

Sávszélesség: 40 Hz - 20 kHz.
Minimális felbontás: 1 μV 40 mV-os tartományon belül.

CMRR/NMRR (Közös módú elnyomási arány/Normál módú elnyomási arány):

  • V AC: CMRR > 60 dB DC-n, 50 Hz/60 Hz.
  • V DC: CMRR > 100 dB DC-n, 50 Hz/60 Hz.
  • NMRR > 50 dB DC-n, 50 Hz/60 Hz.

AC konverzió típusa: AC-csatolt, valódi RMS válasz, szinuszhullám bemenetre kalibrálva. Nem szinuszos hullámok esetén a következő csúcstényező-korrekciókat kell hozzáadni:

  • 1,4–2,0 csúcstényező esetén adjon hozzá 1,0%-ot az AC pontosságához.
  • 2,0–2,5 csúcstényező esetén adjon hozzá 2,5%-ot az AC pontosságához.
  • 2,5–3,0 csúcstényező esetén adjon hozzá 4,0%-ot az AC pontosságához.

Intenzitás. Specifikációs felbontás 3 ¾ módban.

Mód Tartomány Pontosság
DC 40,00 mA 0,2% + 1 számjegy
400,0 mA
4000 A
10,00 A 0,2% + 2 számjegy
40 Hz-től 70 Hz-ig 70 Hz-től 1 kHz-ig 1 kHz-től 10 kHz-ig
Áram1 40,00 mA 1,0% + 2 számjegy 2,0% + 4 számjegy 2,0% + 4 számjegy2
400,0 mA
4000 A 1,0% + 2 számjegy 2,0% + 4 számjegy Nincs meghatározva

1. Az AC tartomány 5%-a alatt adjon hozzá 20 számjegyet a pontossághoz.
2. A tartomány 10%-a alatt adjon hozzá 10 számjegyet a pontossághoz.
Bemeneti védelem: Nagy energiájú biztosítékkal felszerelve.

  • mA: 440 mA, 1000 V IR 10 kA biztosíték (Bussmann DMM-B-44/100)
  • A: 11 A, 1000 V IR 20 kA biztosíték (Bussmann DMM-B-11A)

Bemeneti impedancia:

  • mA: 1 Ω az mA bemeneten.
  • A: 10 mΩ az A bemeneten.

Sávszélesség: 40 Hz - 10 kHz.
Minimális felbontás: 1 μA a 40 kHz-es mA tartományban.
Maximális mérési idő: 1 perc a bemeneten A, 10 perc mA bemeneten. A minimális pihenőidő 20 perc.
AC átalakítás típusa: Az AC átalakítás típusa megegyezik a feszültségével.

További AC specifikációk

Mód Tartomány Pontosság
AC és DC áram Ugyanaz, mint a V és A esetében AC pontosság + 1,0%
VFD AC pontosság 40–400 Hz között
Csúcsérték tartása a képernyőn AC pontosság + (3,0% + 100 számjegy) 40 Hz-től 1 kHz-ig
Alacsony Z Alacsony Z Ugyanaz, mint a V Pontosság + 1,0%

VFD határfrekvenciája: 800 Hz (–3 dB pont).
VFD csillapítási jellemzők: Kb. –24 dB.

Tartomány Felbontás Pontosság
400,00 Hz 0,01 Hz ± 5 számjegy
4,0000 kHz 0,1 Hz
40 000 kHz 1 Hz
100,00 kHz 10 Hz

Minimális érzékelt frekvencia: 5 Hz.

Frekvenciaszámláló érzékenysége

Funkció Tartomány Érzékenység (csúcstól csúcsig)
5 Hz-től 10 kHz-ig		 Érzékenység (csúcstól csúcsig)
10-100 kHz
mV 40 000 mV 10 mV 10 mV
400,00 mV 100 mV 100 mV
V 4,0000 V 1 V 1 V
40 000 V 10 V 10 V
400,00 V 100 V 100 V
1000 V 600 V Nincs meghatározva
mA 40 000 mA 10 mA Nincs meghatározva
400,00 mA 100 mA
A 4,0000 A 1:00 Nincs meghatározva
10 000 A 6:00

Ellenállás. Specifikációs felbontás 3 ¾ módban.

Tartomány Felbontás Pontosság
400,0 Ω 100 mΩ ±(0,2% + 2 számjegy)
4000 kΩ 1 Ω 1 Ω ±(0,2% + 1 számjegy)
40,00 kΩ 10 Ω
400,0 kΩ 100 Ω
4000 MΩ 1 kΩ 1 kΩ ±(1,0% + 1 számjegy)
40,00 MΩ 10 kΩ ±(2,0% + 20 számjegy)

Bemeneti védelem: 1000V DC vagy 1000V AC RMS.
