Fabricante: Teledyne FLIR

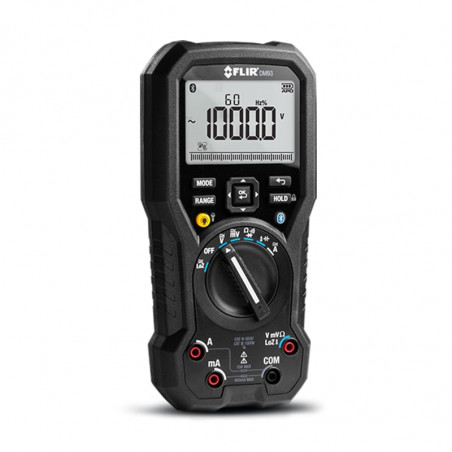

FLIR DM93 - Multímetro industrial para medir el valor efectivo

FLIR CM93

Multímetro industrial para medir valores efectivos.

Este dispositivo ha sido rigurosamente probado y calibrado. Con un uso adecuado, proporcionará un servicio confiable durante muchos años.

Características principales

  • Pantalla extragrande con 4000/40 000 cuentas.
  • Selección automática de CA/CC en modos de voltaje y corriente.
  • Menú de selección en pantalla y botón de navegación.
  • Modo de variador de frecuencia (filtro paso bajo).
  • Precisión del 0,05 % para voltaje de CC.
  • Medición de baja impedancia.
  • Retención automática de datos en pantalla.
  • Medición de retención de pico.
  • Medición de dB/dBm.
  • Capacidad de almacenamiento automático de 20 000 registros de datos.
  • Capacidad de almacenamiento/recuperación manual de 99 registros de datos.
  • Solo para uso en interiores; 2000 m.
  • Interfaz Bluetooth con software incluido.
  • Clasificación de seguridad: CAT IV-600 V, CAT III-1000 V.

Descripción del medidor

FLIR CM93

Vista frontal

  1. Pantalla LCD
  2. Botones de función
  3. Botones de función, panel selector
  4. Interruptor de función

Datos técnicos

Parámetros generales

  • Tensión máxima aplicable a cualquier terminal: 1000 V CC o 1000 V CA RMS.
  • Número en pantalla: 4000/40000.
  • Indicación de polaridad: automática, positiva, negativa.
  • Indicación de fuera de rango: OL.
  • Frecuencia de medición: 10 muestras por segundo.
  • Requisitos de alimentación: 6 pilas alcalinas AAA de 1,5 V.
  • Duración de la pila: aprox. 100 horas con pilas alcalinas (con la retroiluminación, la luz de trabajo y el Bluetooth desactivados).
  • Bajo voltaje de la pila: aprox. 7,0 V.
  • Apagado automático: 10 minutos por defecto.
  • Temperatura y humedad relativa de funcionamiento:

    • De -10 °C a 30 °C, <85 % HR.
    • De 30 °C a 40 °C, 75 % HR.
    • 40 ℃ a 50 ℃, <45 % HR.
  • Temperatura de almacenamiento y humedad relativa: -30 ℃ a 60 ℃, 0–80 % HR (pilas no instaladas).
  • Coeficiente de temperatura: 0,1 × (precisión especificada)/℃, <18 ℃, <28 ℃.
  • Altitud de funcionamiento: 2000 m.
  • Ciclo de calibración: anual.
  • Peso: 465 g con pilas.
  • Dimensiones (Al × An × L): 52 mm × 83 mm × 188 mm con funda.
  • Seguridad: conforme a IEC61010-1 CATIV-600V, CATIII-1000V, IEC 61010-2-033.
  • Alcance de Bluetooth: hasta 10 m.
CAT Ámbito de aplicación
I Circuitos no conectados a la red eléctrica
II Circuitos conectados directamente a la instalación de baja tensión
III Instalación del edificio.
IV Fuente de la instalación de baja tensión


CEM: EN 61326-1. Grado de contaminación: 2. Vibración: Según MIL-PRF-28800 para un instrumento de clase 2. Protección contra caídas: 1,5 m.

Especificaciones eléctricas

  • Precisión: ±(% de la lectura + número de dígitos [dgt]) a 18-28 °C (<80 % HR).
  • Para obtener las especificaciones en modo 4¾, multiplique el número de dígitos por 10.
  • Para obtener las mejores mediciones, utilice la función REL Δ para compensar las desviaciones.

Voltaje. Resolución de la especificación en modo 3¾.

0,05 % + 1 dígito
4000 V
40,00 V
400,0 V
1000 V
De 40 Hz a 70 Hz De 70 Hz a 1 kHz De 1 kHz a 5 kHz De 5 kHz a 20 kHz1
Corriente 40,00 mV 0,5 % + 2 dígitos 1.0% + 4 dígitos 2.0% + 4 dígitos Indefinido
400.0 mV 0.5% + 2 dígitos 1.0% + 4 dígitos 2.0% + 4 dígitos 2,0 % + 20 dígitos
4000 V
40,00 V
400,0 V 0,5 % + 2 dígitos 1,0 % + 4 dígitos 2,0 % + 4 dígitos2 Indefinido
1000 V 0,5 % + 2 dígitos 1,0 % + 4 dígitos Indefinido Indefinido

1. Por debajo del 10 % del rango, añada 10 dígitos a la precisión.
2. Rango de frecuencia: 1 kHz a 2 kHz.
Protección de entrada: 1000 V CC o 1000 V CA RMS.
Impedancia de entrada:

  • mV: 1 MΩ, <100 pF.
  • V: 10 MΩ, <100 pF.

Ancho de banda: 40 Hz a 20 kHz.
Resolución mínima: 1 μV en un rango de 40 mV.

CMRR/NMRR (Relación de rechazo en modo común/Relación de rechazo en modo normal):

  • V CA: CMRR > 60 dB a CC, 50 Hz/60 Hz.
  • V CC: CMRR > 100 dB a CC, 50 Hz/60 Hz.
  • NMRR > 50 dB a CC, 50 Hz/60 Hz.

Tipo de conversión de CA: Acoplado a CA, respuesta RMS real, calibrado para entrada de onda sinusoidal. Para ondas no sinusoidales, agregue las siguientes correcciones de factor de cresta:

  • Para un factor de cresta de 1,4-2,0, agregue un 1,0 % a la precisión de CA.
  • Para un factor de cresta de 2,0-2,5, agregue un 2,5 % a la precisión de CA.
  • Para un factor de cresta de 2,5-3,0, agregue un 4,0 % a la precisión de CA.

Intensidad. Resolución de especificación en modo 3 ¾.

Modo Rango Precisión
CC 40,00 mA 0,2 % + 1 dígito
400,0 mA
4000 A
10,00 A 0,2 % + 2 dígitos
De 40 Hz a 70 Hz De 70 Hz a 1 kHz De 1 kHz a 10 kHz
Corriente1 40,00 mA 1,0 % + 2 dígitos 2,0 % + 4 dígitos 2,0 % + 4 dígitos2
400,0 mA
4000 A 1,0 % + 2 dígitos 2,0 % + 4 dígitos Indefinido

1. Por debajo del 5 % del rango de CA, agregue 20 dígitos a la precisión.
2. Por debajo del 10 % del rango, añada 10 dígitos a la precisión.
Protección de entrada: Equipado con un fusible de alta energía.

  • mA: 440 mA, 1000 V IR, fusible de 10 kA (Bussmann DMM-B-44/100)
  • A: 11 A, 1000 V IR, fusible de 20 kA (Bussmann DMM-B-11A)

Impedancia de entrada:

  • mA: 1 Ω en la entrada mA.
  • A: 10 mΩ en la entrada A.

Ancho de banda: 40 Hz a 10 kHz.
Resolución mínima: 1 μA en el rango de 40 kHz mA.
Tiempo máximo de medición: 1 minuto con la entrada A, 10 minutos con la entrada mA. Tiempo mínimo de reposo: 20 minutos.
Tipo de conversión de CA: El tipo de conversión de CA es el mismo que para el voltaje.

Especificaciones adicionales de CA

Modo Rango Precisión
Corriente de CA y CC Igual que V y A Precisión de CA + 1,0 %
VFD Precisión de CA para 40–400 Hz
Retención de picos en pantalla Precisión de CA + (3,0 % + 100 dígitos) para 40 Hz a 1 kHz
Baja Z Igual que V Precisión + 1.0%

Frecuencia de corte del VFD: 800 Hz (punto de –3 dB).
Características de amortiguación del VFD: Aprox. –24 dB.

Rango Resolución Precisión
100,00 kHz 10 Hz

Frecuencia mínima detectada: 5 Hz.

Sensibilidad del contador de frecuencia

Función Rango Sensibilidad (pico a pico)
De 5 Hz a 10 kHz		 10-100 kHz
mV 40.000 mV 10 mV 10 mV
400,00 mV 100 mV 4,0000 V 1 V 1 V 1 V 40 000 V 10 V 10 V 10 V
400,00 V 100 V 100 V
1000 V 600 V Indefinido
mA 40,000 mA 10 mA Indefinido
400.00 mA 100 mA
A 4.0000 A 1:00 AM Indefinido
10,000 A 6:00 AM

Resistencia. Resolución de especificación en modo 3 ¾.

±(0,2 % + 1 dígito)
40,00 kΩ 10 Ω
400,0 kΩ 100 Ω
4000 MΩ 1 kΩ ±(1,0 % + 1 dígito)
40,00 MΩ 10 kΩ ±(2,0 % + 20 dígitos)

Protección de entrada: 1000 V CC o 1000 V CA RMS.
