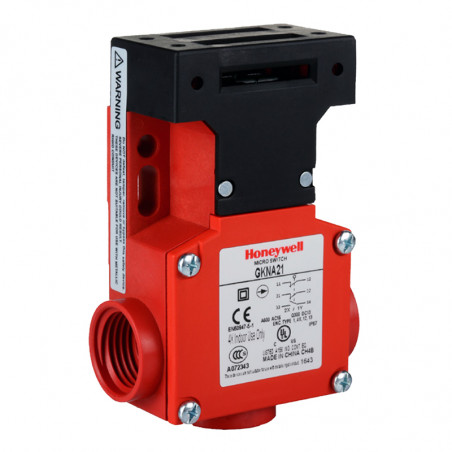

GKN sorozat - biztonsági kapcsolók
GKN sorozat - biztonsági kapcsolók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Honeywell

GKN sorozat - biztonsági kapcsolók

Wyłączniki serii GKN to ekonomiczne i kompaktowe wyłączniki bezpieczeństwa, zapewniające znakomite zwiększenie niezawodności. Dostępnych jest sześćróżnych typów kluczy uruchamiających.


Wyłączniki serii GKN spełniająwymagania normy IEC 60947-5-1 oraz mającertyfkaty cULus, CE i CCC.



Dane techniczne

  • Styki bezpieczeństwa o wymuszonym rozwarciu.
  • Sześćkluczy uruchamiających do wyboru.
  • Podwójna izolacja zgodnie z wymaganiami normy IEC 60947-5-1
  • Certyfkaty międzynarodowe (cULus, CE, CCC)
  • Trzy wloty kablowe
  • Duża wnęka podłączania kabli.
  • Duży wlot kablowy M20.
  • Czterowejściowa głowica.


Zalety

  • Produkt spełnia międzynarodowe normy bezpieczeństwa.
  • Duży obszar zastosowań.
  • Nie jest wymagane dodatkowe uziemianie.
  • Wyrób końcowy może byćsprzedawany na całym świecie.
  • Elastycznośćwyboru orientacji kabla względem wyłącznika.
  • Uproszczone okablowanie
  • Nie ma potrzeby rekonfgurowania orientacji głowicy


Zastosowanie

  • Obrabiarki do drewna
  • Urządzenia drukujące i wykończające w produkcji papieru
  • Wtryskarki i urządzenia do formowania tworzyw sztucznych.
  • Maszyny pakujące.
  • Urządzenia czerpiące i pompujące.
  • Urządzenia do produkcji układów półprzewodnikowych.
  • Produkcja opakowań.
  • Urządzenia specjalne


Specyfikacja

Oznaczenie i rodzaj wykorzystania Znamionowe natężenie prądu Ie [A] przy napięciu znamionowym Ue [V]
  120 V~ 125 V= 240 V~ / 250 V= 600 V~
AC15 A600 6 A - 3 A 1,2 A
DC13 Q300 - 0,55 A 0,27 A -


Znamionowy ciągły prąd cieplny (Ith) 10A
Uszczelnienie IP67; NEMA 1, 4, 12, 13
Napięcie znamionowe udarowe wytrzymywane (Uimp) 2500V
Stopień zanieczyszczenia 2 (mikro-środowisko wewnątrz obudowy); 3 (makro-środowisko, w miejscu zainstalowania)
Znamionowe napięcie izolacji (Ui) 600 V
Zakres temperatury pracy -25 °C do 70 °C [-13 °F do 158 °F]
Zakres temperatury przechowywania -40 °C do 85 °C [-40 °F do 185 °F]
Urządzenie zabezpieczające przez zwarciem (typ i wielkości znamionowe) Bezpiecznik topikowy klasy J (10 A/ 690 V)
Trwałość użytkowa mechaniczna 1 000 000 cykli
Uwarunkowany prąd zwarcia 1000 A

Uwaga:
Zgodność z wymaganiami:
Dyrektywy Unii Europejskiej: Niskonapięciowe Wyroby Elektryczne 73/23/EEC, wraz z późniejsząnowelizacją93/68/EEC.
Dyrektywy Unii Europejskiej: Maszyny 98/37/EEC, tylko w zakresie w jakim dyrektywa ta odnosi się do elementów pełniących funkcję związaną z bezpieczeństwem.
Normy IEC/EN60947-5-1.



Schemat zasadniczy połączeń i przesuwu


Wyłącznik- kod 21: styki 2NC/1NO (BBM )
Wyłącznik - kod 30: styki 3NC

NC - styk rozwierny
NO - styk zwierny
BBM - zestyk przełączny przerwowy (bezprądowy)



Oznaczenie kodowe przyzamawianiu wyłącznika (kombinacje dostępne)

Typ Nazwa
GKNA21 3-stykowy wyłącznik drzwiowy bezpieczeństwa, krańcowy, wlot kablowy 1/2 " NPT, zestyk przerwowy 2NC/1NO (BBM)
GKNA30 Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany kluczem, wlot kablowy 1/2 " NPT, styki rozwierne 3NC
GKNC21 3-stykowy wyłącznik drzwiowy bezpieczeństwa, krańcowy, wlot kablowy M20x1,5, zestyk przerwowy 2NC/1NO (BBM)
GKNC30 Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany kluczem, wlot kablowy M20x1,5, styki rozwierne 3NC


Oznaczenie kodowe przy zamawianiu klucza uruchamiającego (kombinacje dostępne)

Typ Nazwa
GKZ41 Kucz prosty
GKZ42 Klucz kątowy 90°
GKZ43 Klucz nastawny, lewo-prawo
GKZ44 Klucz nastawny, góra-dół
GKZ45 Klucz wielokierunkowy
GKZF1 Klucz lejkowy


Wymiary kluczy uruchamiających [mm/cale]

GKZ41 (wkręt M4) GKZ42 (wkręt M5) GKZ43 (wkręt M5)
GKZ41 (wkręt M4) wymiar wymiar GKZ42 (wkręt M5) wymiar GKZ43 (wkręt M5)

GKZ44 (wkręt M5)
GKZ44 (wkręt M5)
GKZF1 (wkręt M5)
wymiar GKZ44 (wkręt M5) wymiar GKZ44 (wkręt M5) wymair GKZF1 (wkręt M5)
