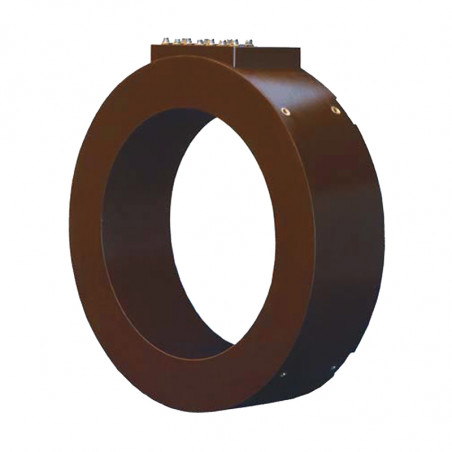

GSR - Átmenő áramváltó

A GSR sorozatú áramváltók mérési és védelmi célokra használhatók generátoros rendszerekben, akár 15000A névleges áramerősséggel. A transzformátor burkolata és a sínrendszer közötti megfelelő levegőrés lehetővé teszi a használatát akár 36kV maximális feszültségű alkalmazásokban is.

A GSR típusú áramváltó nagy permeanciájú, puha ferromágneses szalagokból készült toroidális magokból áll, amelyekre egyenletesen rézhuzal van feltekercselve. A nagy primeráramokkal szembeni ellenállás növelése érdekében a magokra speciális kompenzáló tekercseket is felcsévéltek, hogy ellensúlyozzák az erős külső mezők hatását. A vevő kérésétől függően a burkolat akár négy magot is tartalmazhat. A transzformátorok megfelelő mechanikai és elektromos szilárdságának garantálása érdekében műgyantaöntvénybe vannak beágyazva, miután poliuretán bevonattal lettek ellátva. A gyártás utolsó fázisában minden transzformátort rutinellenőrzésnek vetnek alá, amely a termék nemzeti és nemzetközi szabványoknak (pl. VDE, IEC, BS, ANSI stb.) való megfelelőségét vizsgálja.

A transzformátorok nyolc M10/40 rögzítőaljzattal vannak felszerelve. Robusztus kialakításuknak köszönhetően nagyon magas levegőhőmérsékletű helyiségekben is használhatók (pl. generátorok). Karbantartást nem igényelnek, és bármilyen pozícióban felszerelhetők.

A kimeneti kapcsok kialakítása a vevő kérésének megfelelően módosítható. Emellett kapható kültéri használatra szánt változat is, amely kiegészítésként IP54 védettségű alumínium sorkapocsdobozzal van felszerelve. A kimeneti kapcsok egy PG16-os tömszelencén keresztül vannak kivezetve ebből.

Figyelem: A transzformátor szekunder áramkörének megszakítása működés közben a feszültség hirtelen, extrém magas értékre ugrását okozhatja, ami a műszer megsemmisülésével és a kezelő személyzet áramütésével járhat.

Névleges adatok

Méretek
