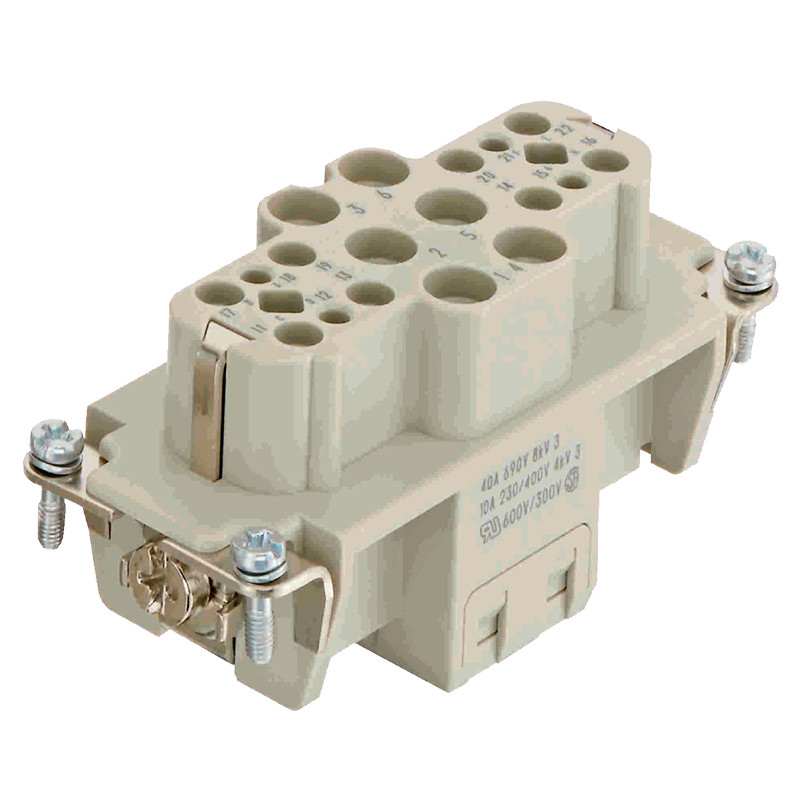

Han-Com töltények
Han-Com töltények

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: HARTING Technology Group

Han-Com töltények

Wkłady Han-Com®

Ilość styków4/0 + 4/2 + 4/4 + 4/8 +
Rodzaj przyłącza Zacisk śrubowy Zacisk śrubowy Osiowe zaciski śrubowe Zacisk śrubowy

Dane elektryczne zgodnie z EN 61 984
Styki zasilania

80 A 830 V 8 kV 3

80 A 830 V 8 kV 3

63 A 690 V 6 kV 3

80 A 400 V 6 kV 3
Styki sygnałowe - 16 A 400 V 6 kV 3 16 A 230 V 4 kV 3 16 A 400 V 6 kV 3
Przekrój przewodu
Styki zasilania
1,5 ... 16 mm2
1,5 ... 16 mm2
6 ... 16 mm2
1,5 ... 16 mm2
Styki sygnałowe   0,5 ... 2,5 mm2 0,14 ... 2,5 mm2 0,5 ... 2,5 mm2
Wkład męski (M) 09 38 006 2611 09 38 006 2601 09 38 008 2601 09 38 012 2601
Wkład żeński (F) 09 38 006 2711 09 38 006 2701 09 38 008 2701 09 38 012 2701

Ilość styków6/6 + 6/12 +8/0 +
Rodzaj przyłącza Osiowe zaciski śrubowe Osiowe zaciski śrubowe Osiowe zaciski śrubowe

Dane elektryczne zgodnie z EN 61 984
Styki zasilania		 100 A 690 V 8 kV 3 40 A 690 V 8 kV 3 100 A 690 V 8 kV 3
Styki sygnałowe 16 A 400 V 6 kV 3 10 A 230/400 V 4 kV 3 -
Przekrój przewodu
Styki zasilania
16 ... 35 mm2
2,5 ... 8 mm2
10 ... 25 mm2
Styki sygnałowe 0,2 ... 2,5 mm2 0,2 ... 2,5 mm2
Wkład męski (M) 09 38 012 2651 09 38 018 2601 09 38 008 2653
Wkład żeński (F) 09 38 012 2751 09 38 018 2701 09 38 008 2753

Ilość styków8/24 + 12/2 + 6/36 +
Rodzaj przyłącza Końcówki do zaciskania Końcówki do zaciskania Końcówki do zaciskania

Dane elektryczne zgodnie z EN 61 984 Styki zasilania 16 A 230/400 V 4 kV 3 40 A 690 V 8 kV 3 40 A 690 V 8 kV 3
Styki sygnałowe 10 A 160 V 2,5 kV 3 10 A 250 V 4 kV 3 10 A 160 V 2,5 kV 3
Przekrój przewodu
Styki zasilania
0,5 ... 4 mm2
1,5 ... 6 mm2
1,5 ... 6 mm2
Styki sygnałowe 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Wkład męski (M) 09 38 032 3001 09 32 012 3001 09 38 042 3001
Wkład żeński (F) 09 38 032 3101 09 32 012 3101 09 38 042 3101
