Bimetál termikus kapcsolók
Bimetál termikus kapcsolók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: THERMIK

Bimetál termikus kapcsolók

Zastosowanie wyłączników termicznych bimetalowych

  • do zabezpieczania uzwojeń silników, transformatorów itp.
  • do zabezpieczeń elementów półprzewodnikowych i grzejnych


Sposób montażu wyłączników:

  • umieszczane w uzwojeniach
  • montowane na radiatorach, obudowach i itp.


Wyłączniki termiczne     L01 / LK1 / L02 N01/NK1/N02
obudowa z dodatkową izolacją SOI / S02 SK1
obudowa bez dodatkowej izolacji C01 / C02 CK1
ustawienie styków * NC / NO NC / NO NC / NO NC / NO
zakres temperatury pracy °C 70 - 200°C 60 - 70°C 60 - 200°C 60 - 180°C
standardowa tolerancja temp. ±5K [°C] ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
napięcie probiorcze znamionowe AC 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,5A 2,5A 2,5A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 1,6A 1,6A
maks. prąd przełączania 5A 5A 5A 5A
możliwość załączania prądem nie ma nie ma nie ma nie ma
odporność na impregnacię tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV -
średnica d (z / bez dod. izolacji) 9,4 / 9 mm 9,4 / 9 mm 10 mm 10 mm
wysokość h (z / bez dod. izolacji) 4,8 / 4,3 mm 4,8 / 4,3 mm 12,4 mm 3,4 mm
długość dodatkowej izolacji 16 mm 16 mm - -

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



Wyłączniki termiczne B01/B02     L05 / L09
obudowa z dodatkową izolacją   SMI S05 / S09   SH6
obudowa bez dodatkowej izolacji   CMI C05 / C09   CH6
ustawienie styków * NC / NO NC NC / NO NC/NO NC / NO
zakres temperatury pracy °C 70 - 200°C 70 -180°C 50 - 200°C 50 - 200°C 70 - 180°C
standardowa tolerancja temp. ±5K ±5K     ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,5A 6,3A 6,3A >10A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 4A 4A 6,3A
maks. prąd przełączania 5A 5A 10A 10A 42A
możliwość załączania prądem nie ma nie ma nie ma nie ma nie ma
odporność na impregnacię tak tak tak tak tak
maks. napięcie probiorcze izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 10 mm 10,6 / 10,2 mm 11,5 / 11 mm 12,6 mm 9,8 / 9,3 mm
wysokość h (z / bez dod. izolacji) 5,3 mm 3,4 / 3 mm 5,9 / 5,4 mm 16 mm 7,2 / 7,5 mm
długość dodatkowej izolacji - 19,5 mm - - 18 mm

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



Sposób oznaczania

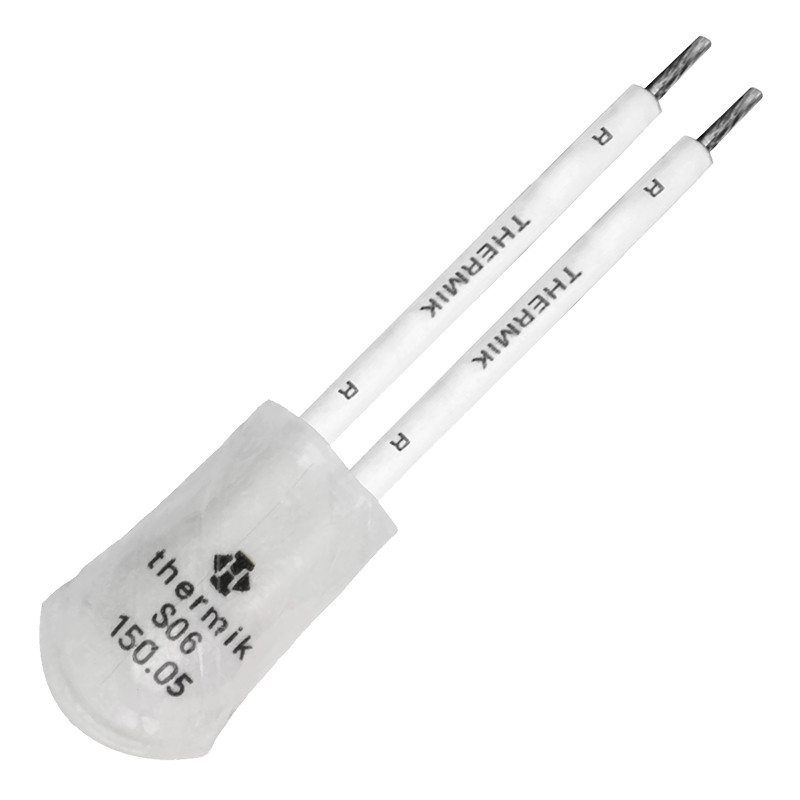

Wyłączniki termiczne   L06 / L08 P06 / P08 H06 / H08 V06/ V08
obudowa z dodatkową izolacją S06 / S08
obudowa bez dodatkowej izolacji C06 / C08
ustawienie styków * NC/NO NC/NO NC / NO NC / NO NC / NO
zakres temperatury pracy °C 70 -200°C 70 - 200°C 70 - 180°C 70 - 180°C 70 - 180°C
standardowa tolerancja temp. ±5K ±5K ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 10A 10A 10A 10A 10A
prąd znamionowy AC cosj=0,60 6,3A 6,3A 6,3A 6,3A 6,3A
maks. prąd przełączania 25A 25A 25A 25A 25A
możliwość załączania prądem nie ma nie ma nie ma nie ma nie ma
odporność na impregnacię tak tak tak tak tak
maks. napięcie probiorcze izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 9,8 / 9,3 mm 10 mm szer: 11 mm szer: 11 mm szer: 13,5 mm
wysokość h (z / bez dod. izolacji) 7,2 / 7,5 mm 8 mm wys: 6 mm wys: 6 mm wys: 10 mm
długość dodatkowej izolacji 18 mm - dług: 17 mm dług: 17 mm dług: 26 mm

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



  dla małych silników
3-fazowych		 dodatkowo temistor PTC,
wyłącznik bez automatycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez automatycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez automatycznego powrotu do
temp. nom.,możliwość
załączenia prądem		 wyłącznik z możliwością
wyłączenia prądem
Wyłączniki termiczne
obudowa z dodatkową izolacją SY6 IY6 SPI SWI SZI
obudowa bez dodatkowej izolacji CY6   CPI CWI CZI
ustawienie styków * NC NC NC NC NC
zakres temperatury pracy °C 70 -200°C 70 - 180°C 70 - 180°C 70 - 160°C 70 -160°C
standardowa tolerancja temp. ±5K ±5K ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,4A 2,5A 2,5A 2,0A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 1,6A 1,6A 1,6A
maks. prąd przełączania 5A 5A 10A 9,6A 4A
możliwość załączania prądem nie ma nie ma nie ma jest jest
odporność na impregnacię tak tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 9,5 / 9 mm 10,1 mm 9,4 / 9 mm 9,4 / 9 mm 9,5 / 9 mm
wysokość h (z / bez dod. izolacji) 6 / 5,6 mm 12 mm 5,6 / 5,1 mm 5,5 / 5,1 mm 5 / 4,6 mm
długość dodatkowej izolacji 18 mm 33 mm 18 mm 20 mm 20 mm

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



Sposób oznaczania




Obudowa z dodatkową izolacją   SH5   SXO   SXH
Obudowa bez dodatkowej izolacji CH5   CXH   CXH
Ustawienie styków NZ NZ NZ NZ NZ NZ
Zakres temperatury pracy 120oC-180oC 120oC-180oC 70oC-180oC 70°C-180oC 70oC-180oC 70oC-180oC
Standardowa tolerancja temperatury +/- 10K +/- 10K +/-10K +/-10K +/- 10oC +/-10 oC
Dopuszczalne napięcie  pracy AC/DC do 500/14 V do 500/14 V 0o500/14 V do 500/14 V do 250 V do 25 0V
Napięcie znamionowe AC 250 V 250 v 250V 25ov 250 \y 250 V
Prąd znamionowy AC cos fi=1,0/cykl   13,5 A/10 000 13,5 A/10 000
Max.prąd przełączania  AC cosfi=1,0/cykl 30 A/ 10 000 30 A//0 000 50 A/10 000 50 A/10 000 70 A/10) 000 00 m/10 000
Max.prąd przełączania AC cosfi=1,0/cykl 50A/3000 50 A/3000 35 AS3000 75 A/3100 - -
Napięcie znamionowe DC 12V 12 V 12 V 12V _ _
Max.prąd przełączania DC/cykl 60 A/10 000 <0 A/10/00 100 A/10 000 100 000 0 000 _ _
Czas przełączania styków < 1mo < 1 ms <1 ms <1ms <10us <10us
Rezystancja styków (zgodnie z MIL-STD RS757) < 50mOhm < 50mOhm <50mOhm <50mOhm <50mOhm <50mOhm
Odporność na wibracje 10-60 Hz > 100m/s2 >100m/s2 >100m/s2 >100m/s2 100 m/s2 100 m/s2
Maks.napięcie izolacji obudowy 2 kV 2 kV 2 kV 2 kV 2 kV 2 kV
Odporność na impregnację _ _ tak tak tak tak
Standardowe  wyprowadzenia 1,0 mm2/AWG18 1,0 mm2/AWG18 1,75 mm2/AWG14 1,75 mm2/AWG14 lica wg specyfikacji lica wg specyfikacji
Średnica termika (d) 11,0 mm 11,5 mm 17,1 mm 27,6 mm 9,0 mm 9,4
Wysokość termika (h) from 6,0 mm from 19,0 mm from 5,9mm from 6,3 mm

Sprawdź, również wyłączniki termistorowe PTC.

Kevésbé
Olvass tovább

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen
Kérelem beküldése

Add to wishlist

Musisz być zalogowany/a

Zastosowanie wyłączników termicznych bimetalowych

  • do zabezpieczania uzwojeń silników, transformatorów itp.
  • do zabezpieczeń elementów półprzewodnikowych i grzejnych


Sposób montażu wyłączników:

  • umieszczane w uzwojeniach
  • montowane na radiatorach, obudowach i itp.


Wyłączniki termiczne     L01 / LK1 / L02 N01/NK1/N02
obudowa z dodatkową izolacją SOI / S02 SK1
obudowa bez dodatkowej izolacji C01 / C02 CK1
ustawienie styków * NC / NO NC / NO NC / NO NC / NO
zakres temperatury pracy °C 70 - 200°C 60 - 70°C 60 - 200°C 60 - 180°C
standardowa tolerancja temp. ±5K [°C] ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
napięcie probiorcze znamionowe AC 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,5A 2,5A 2,5A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 1,6A 1,6A
maks. prąd przełączania 5A 5A 5A 5A
możliwość załączania prądem nie ma nie ma nie ma nie ma
odporność na impregnacię tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV -
średnica d (z / bez dod. izolacji) 9,4 / 9 mm 9,4 / 9 mm 10 mm 10 mm
wysokość h (z / bez dod. izolacji) 4,8 / 4,3 mm 4,8 / 4,3 mm 12,4 mm 3,4 mm
długość dodatkowej izolacji 16 mm 16 mm - -

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



Wyłączniki termiczne B01/B02     L05 / L09
obudowa z dodatkową izolacją   SMI S05 / S09   SH6
obudowa bez dodatkowej izolacji   CMI C05 / C09   CH6
ustawienie styków * NC / NO NC NC / NO NC/NO NC / NO
zakres temperatury pracy °C 70 - 200°C 70 -180°C 50 - 200°C 50 - 200°C 70 - 180°C
standardowa tolerancja temp. ±5K ±5K     ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,5A 6,3A 6,3A >10A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 4A 4A 6,3A
maks. prąd przełączania 5A 5A 10A 10A 42A
możliwość załączania prądem nie ma nie ma nie ma nie ma nie ma
odporność na impregnacię tak tak tak tak tak
maks. napięcie probiorcze izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 10 mm 10,6 / 10,2 mm 11,5 / 11 mm 12,6 mm 9,8 / 9,3 mm
wysokość h (z / bez dod. izolacji) 5,3 mm 3,4 / 3 mm 5,9 / 5,4 mm 16 mm 7,2 / 7,5 mm
długość dodatkowej izolacji - 19,5 mm - - 18 mm

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



Sposób oznaczania




Wyłączniki termiczne   L06 / L08 P06 / P08 H06 / H08 V06/ V08
obudowa z dodatkową izolacją S06 / S08
obudowa bez dodatkowej izolacji C06 / C08
ustawienie styków * NC/NO NC/NO NC / NO NC / NO NC / NO
zakres temperatury pracy °C 70 -200°C 70 - 200°C 70 - 180°C 70 - 180°C 70 - 180°C
standardowa tolerancja temp. ±5K ±5K ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 10A 10A 10A 10A 10A
prąd znamionowy AC cosj=0,60 6,3A 6,3A 6,3A 6,3A 6,3A
maks. prąd przełączania 25A 25A 25A 25A 25A
możliwość załączania prądem nie ma nie ma nie ma nie ma nie ma
odporność na impregnacię tak tak tak tak tak
maks. napięcie probiorcze izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 9,8 / 9,3 mm 10 mm szer: 11 mm szer: 11 mm szer: 13,5 mm
wysokość h (z / bez dod. izolacji) 7,2 / 7,5 mm 8 mm wys: 6 mm wys: 6 mm wys: 10 mm
długość dodatkowej izolacji 18 mm - dług: 17 mm dług: 17 mm dług: 26 mm

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



  dla małych silników
3-fazowych		 dodatkowo temistor PTC,
wyłącznik bez automatycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez automatycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez automatycznego powrotu do
temp. nom.,możliwość
załączenia prądem		 wyłącznik z możliwością
wyłączenia prądem
Wyłączniki termiczne
obudowa z dodatkową izolacją SY6 IY6 SPI SWI SZI
obudowa bez dodatkowej izolacji CY6   CPI CWI CZI
ustawienie styków * NC NC NC NC NC
zakres temperatury pracy °C 70 -200°C 70 - 180°C 70 - 180°C 70 - 160°C 70 -160°C
standardowa tolerancja temp. ±5K ±5K ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,4A 2,5A 2,5A 2,0A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 1,6A 1,6A 1,6A
maks. prąd przełączania 5A 5A 10A 9,6A 4A
możliwość załączania prądem nie ma nie ma nie ma jest jest
odporność na impregnacię tak tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 9,5 / 9 mm 10,1 mm 9,4 / 9 mm 9,4 / 9 mm 9,5 / 9 mm
wysokość h (z / bez dod. izolacji) 6 / 5,6 mm 12 mm 5,6 / 5,1 mm 5,5 / 5,1 mm 5 / 4,6 mm
długość dodatkowej izolacji 18 mm 33 mm 18 mm 20 mm 20 mm

Uwaga:
* NC - normalnie zamkniety, NO - normalnie otwarty



Sposób oznaczania




Obudowa z dodatkową izolacją   SH5   SXO   SXH
Obudowa bez dodatkowej izolacji CH5   CXH   CXH
Ustawienie styków NZ NZ NZ NZ NZ NZ
Zakres temperatury pracy 120oC-180oC 120oC-180oC 70oC-180oC 70°C-180oC 70oC-180oC 70oC-180oC
Standardowa tolerancja temperatury +/- 10K +/- 10K +/-10K +/-10K +/- 10oC +/-10 oC
Dopuszczalne napięcie  pracy AC/DC do 500/14 V do 500/14 V 0o500/14 V do 500/14 V do 250 V do 25 0V
Napięcie znamionowe AC 250 V 250 v 250V 25ov 250 \y 250 V
Prąd znamionowy AC cos fi=1,0/cykl   13,5 A/10 000 13,5 A/10 000
Max.prąd przełączania  AC cosfi=1,0/cykl 30 A/ 10 000 30 A//0 000 50 A/10 000 50 A/10 000 70 A/10) 000 00 m/10 000
Max.prąd przełączania AC cosfi=1,0/cykl 50A/3000 50 A/3000 35 AS3000 75 A/3100 - -
Napięcie znamionowe DC 12V 12 V 12 V 12V _ _
Max.prąd przełączania DC/cykl 60 A/10 000 <0 A/10/00 100 A/10 000 100 000 0 000 _ _
Czas przełączania styków < 1mo < 1 ms <1 ms <1ms <10us <10us
Rezystancja styków (zgodnie z MIL-STD RS757) < 50mOhm < 50mOhm <50mOhm <50mOhm <50mOhm <50mOhm
Odporność na wibracje 10-60 Hz > 100m/s2 >100m/s2 >100m/s2 >100m/s2 100 m/s2 100 m/s2
Maks.napięcie izolacji obudowy 2 kV 2 kV 2 kV 2 kV 2 kV 2 kV
Odporność na impregnację _ _ tak tak tak tak
Standardowe  wyprowadzenia 1,0 mm2/AWG18 1,0 mm2/AWG18 1,75 mm2/AWG14 1,75 mm2/AWG14 lica wg specyfikacji lica wg specyfikacji
Średnica termika (d) 11,0 mm 11,5 mm 17,1 mm 27,6 mm 9,0 mm 9,4
Wysokość termika (h) from 6,0 mm from 19,0 mm from 5,9mm from 6,3 mm

Sprawdź, również wyłączniki termistorowe PTC.
