5. generációs IPM modulok - L sorozat
5. generációs IPM modulok - L sorozat

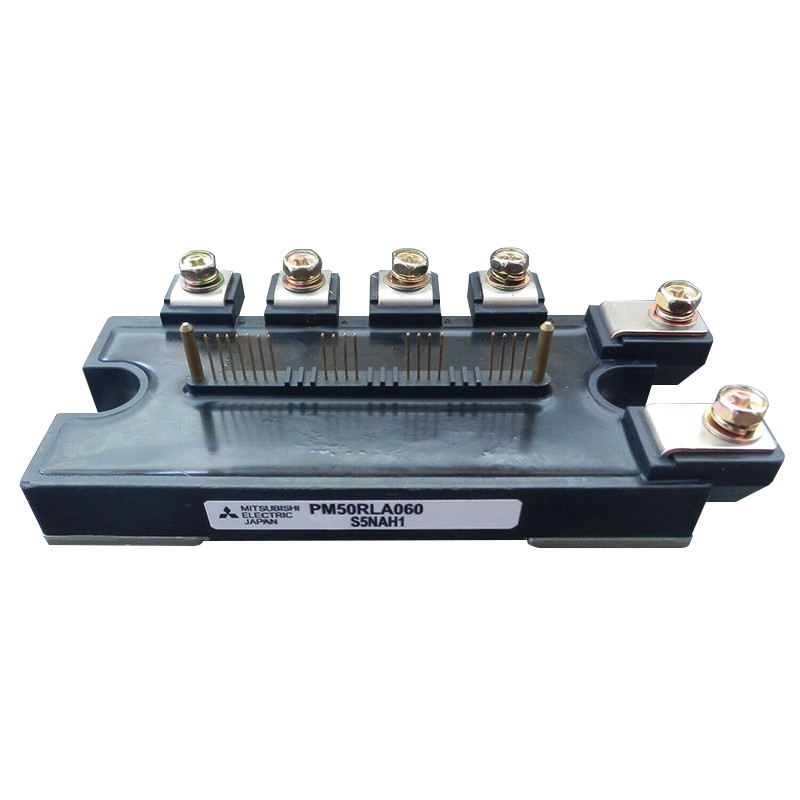

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Mitsubishi

5. generációs IPM modulok - L sorozat

Jellemzők:

  1. Alacsony teljesítményveszteség.
  2. Zavarok:
    • az antiparalel diódák jellemzőinek javítása
    • javított tranzisztorvezérlési módszerek a zavarok szintjének csökkentésére.
  3. Növelt áramú fékező tranzisztor
    • ½ névleges IGBT áram.
  4. Új ház
    • a ház méretének 32%-os csökkentése az S-DASH sorozathoz képest.

VCE(SAT) összehasonlítása az IPM következő generációival

Feszültség
[V]		Vce(sat) típ. V@Vd=15V, Tj=125°C
3. generáció4. generáció5. generáció
6001,91,71,5
12002,22,11,9

 Híd tranzisztor áram
[A]		Fékáram
5. generáció [A]4. generáció
[A]
PM50RLA060502515
PM50RLB060502515
PM75RLA060755030
PM75RLB060755030
PM100RLA0601005030
PM150RLA0601507550

Műszaki adatok

TípusMaximális paraméterekVce(sat)Tokozás
VCES
[V]		IC
[A]		Pt
[W]		@ Tj=25°C
[V]
PM50CLA060600501011,6L1
PM50CLB060600501011/6L2
PM50RLA060600501011/6L1
PM50RLB060600501011/6L2
PM75CLA060600752971/6L1
PM75CLB060600752971/6L2
PM75RLA060600752971/6L1
PM75RLB060600752971/6L2
PM100CLA0606001003561/6L1
PM100RLA0606001003561/6L1
PM150CLA0606001504801/6L1
PM150RLA0606001504801/6L1
PM200CLA0606002005951/6L3
PM200RLA0606002005951/6L3
PM300CLA0606003007811/6L3
PM300RLA0606003007811/6L3
PM450CLA06060045010411/9L4
PM600CLA06060060017851/9L4
PM25CLA1201200251161/8L1
PM25CLB1201200251161/8L2
PM25RLA1201200251161/8L1
PM25RLB1201200251161/8L2
PM50CLA1201200503691/8L1
PM50CLB1201200503691/8L2
PM50RLA1201200503691/8L1
PM50RLB1201200503691/8L2
PM75CLA1201200754571/8L1
PM75CLB1201200754571/8L2
PM75RLA1201200754571/8L1
PM75RLB1201200754571/8L2
PM100CLA12012001005951/9L3
PM100RLA12012001005951/9L3
PM150CLA12012001507811/9L3
PM150RLA12012001507811/9L3
PM200CLA120120020010412,1L4
PM300CLA120120030015622,1L4
PM450CLA120120045025002,1L4

OC - túláram védelem
SC - rövidzárlat védelem
OT - túlmelegedés védelem
UV - alacsony feszültség zár védelem

SzimbólumBelső funkciók
C3 fázisú IGBT rendszer vezérléssel és OC/SC/OT/UV
R3 fázisú IGBT rendszer vezérléssel, fékkel és OC/SC/OT/UV

L1 házL2 ház
PM50CLA060, PM50RLA060, PM75CLA060, PM75RLA060, PM100CLA060, PM100RLA060, PM150CLA060, PM150RLA060, PM25CLA120, PM25RLA120, PM50CLA120, PM50RLA120, PM75CLA120, PM75RLA120PM50CLB060, PM50RLB060, PM75CLB060, PM75RLB060, PM25CLB120, PM25RLB120, PM50CLB120, PM50RLB120, PM75CLB120, PM75RLB120
L3 házL4 ház
PM200CLA060, PM200RLA060, PM300CLA060, PM300RLA060 ,PM100CLA120 ,PM100RLA120, PM150CLA120, PM150RLA120PM450CLA060, PM600CLA060, PM200CLA120, PM300CLA120, PM450CLA120
