| Tensiune [V] | Vce(sat) tip. V@Vd=15V, Tj=125°C | ||
|---|---|---|---|
| 3 generație | 4 generație | 5 generație | |
| 600 | 1,9 | 1,7 | 1,5 |
| 1200 | 2,2 | 2,1 | 1,9 |
| Curentul tranzistorului în punte [A] | Curentul de frânare | ||
|---|---|---|---|
| 5 generație [A] | 4 generație [A] | ||
| PM50RLA060 | 50 | 25 | 15 |
| PM50RLB060 | 50 | 25 | 15 |
| PM75RLA060 | 75 | 50 | 30 |
| PM75RLB060 | 75 | 50 | 30 |
| PM100RLA060 | 100 | 50 | 30 |
| PM150RLA060 | 150 | 75 | 50 |
| Tip | Parametri maximi | Vce(sat) | Carcasă | ||
|---|---|---|---|---|---|
| VCES [V] | IC [A] | Pt [W] | @ Tj=25°C [V] | ||
| PM50CLA060 | 600 | 50 | 101 | 1,6 | L1 |
| PM50CLB060 | 600 | 50 | 101 | 1/6 | L2 |

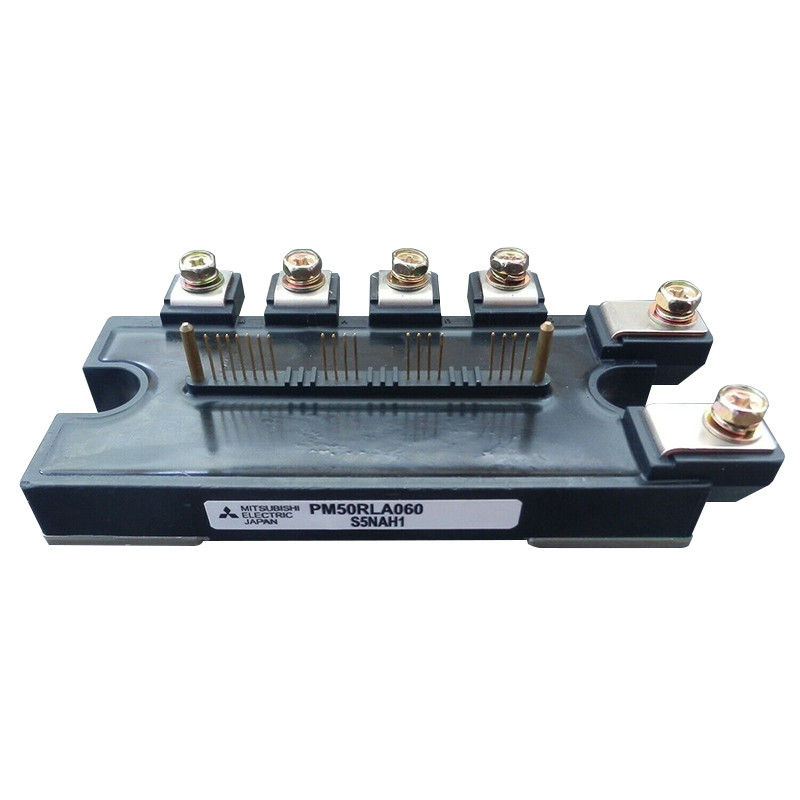

| PM50RLA060 | 600 | 50 | 101 | 1/6 | L1 |
| PM50RLB060 | 600 | 50 | 101 | 1/6 | L2 |
| PM75CLA060 | 600 | 75 | 297 | 1/6 | L1 |
| PM75CLB060 | 600 | 75 | 297 | 1/6 | L2 |
| PM75RLA060 | 600 | 75 | 297 | 1/6 | L1 |
| PM75RLB060 | 600 | 75 | 297 | 1/6 | L2 |
| PM100CLA060 | 600 | 100 | 356 | 1/6 | L1 |
| PM100RLA060 | 600 | 100 | 356 | 1/6 | L1 |
| PM150CLA060 | 600 | 150 | 480 | 1/6 | L1 |
| PM150RLA060 | 600 | 150 | 480 | 1/6 | L1 |
| PM200CLA060 | 600 | 200 | 595 | 1/6 | L3 |
| PM200RLA060 | 600 | 200 | 595 | 1/6 | L3 |
| PM300CLA060 | 600 | 300 | 781 | 1/6 | L3 |
| PM300RLA060 | 600 | 300 | 781 | 1/6 | L3 |
| PM450CLA060 | 600 | 450 | 1041 | 1/9 | L4 |
| PM600CLA060 | 600 | 600 | 1785 | 1/9 | L4 |
| PM25CLA120 | 1200 | 25 | 116 | 1/8 | L1 |
| PM25CLB120 | 1200 | 25 | 116 | 1/8 | L2 |
| PM25RLA120 | 1200 | 25 | 116 | 1/8 | L1 |
| PM25RLB120 | 1200 | 25 | 116 | 1/8 | L2 |
| PM50CLA120 | 1200 | 50 | 369 | 1/8 | L1 |
| PM50CLB120 | 1200 | 50 | 369 | 1/8 | L2 |
| PM50RLA120 | 1200 | 50 | 369 | 1/8 | L1 |
| PM50RLB120 | 1200 | 50 | 369 | 1/8 | L2 |
| PM75CLA120 | 1200 | 75 | 457 | 1/8 | L1 |
| PM75CLB120 | 1200 | 75 | 457 | 1/8 | L2 |
| PM75RLA120 | 1200 | 75 | 457 | 1/8 | L1 |
| PM75RLB120 | 1200 | 75 | 457 | 1/8 | L2 |
| PM100CLA120 | 1200 | 100 | 595 | 1/9 | L3 |
| PM100RLA120 | 1200 | 100 | 595 | 1/9 | L3 |
| PM150CLA120 | 1200 | 150 | 781 | 1/9 | L3 |
| PM150RLA120 | 1200 | 150 | 781 | 1/9 | L3 |
| PM200CLA120 | 1200 | 200 | 1041 | 2,1 | L4 |
| PM300CLA120 | 1200 | 300 | 1562 | 2,1 | L4 |
| PM450CLA120 | 1200 | 450 | 2500 | 2,1 | L4 |
OC - protecție la supracurent zabezpieczenie przeciążeniowe
SC - protecție la scurtcircuit zabezpieczenie zwarciowe
OT - protecție la supratemperatură zabezpieczenie temperaturowe
UV - protecție la subtensiune zabezpieczenie podnapięciowe
| Simbol | Funcții interne |
|---|---|
| C | Sistem IGBT trifazat cu control și protecție OC/SC/OT/UV |
| R | Sistem IGBT trifazat cu control, frână și protecție OC/SC/OT/UV |
| Carcasă L1 | Carcasă L2 |
![]() | ![]() |
| Carcasă L3 | Carcasă L4 |
![]() | ![]() |
