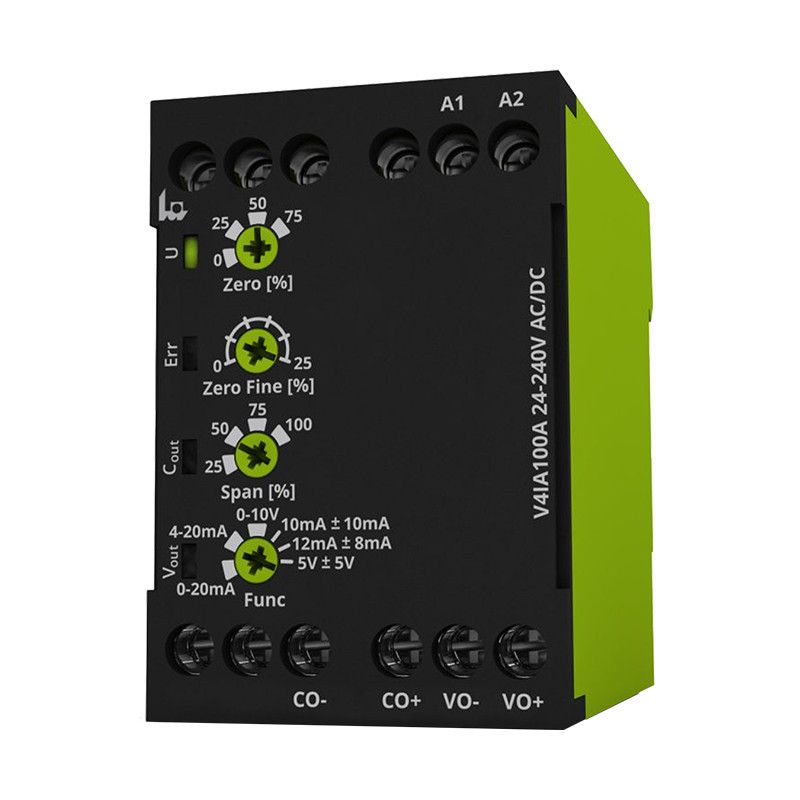

V4IA100A to przetwornik prądowy, który pozwala na bezpośredni pomiar prądu stałego i zmiennego w zakresie do 100A. Urządzenie posiada kilka zakresów wejściowych (25A, 50A, 75A i 100A) oraz może być zasilane różnymi poziomami napięcia (24-240V AC/DC). Istotną zaletą jest możliwość pomiaru dwukierunkowego, dedykowanego dla aplikacji związanych z zasobnikami energii.
| Obwód zasilania | |
|---|---|
| Zaciski | A1-A2 |
| Napięcie zasilania | 48-240VAC (-10/+10%) 24-240VDC (-15/+20%) |
| Częstotliwość znamionowa | 16,6 … 400 Hz lub DC |
| Tolerancja | 16 … 420 Hz |
| Obciążenie znamionowe | 230 V AC @ 50 Hz typ. 0,65 W / 1,2 VA 24 V DC typ. 0,55 W |
| Cykl pracy | 100% |
| Czas zaniku mocy | < 6ms |
| Czas wznowienia pracy | ≥ 400 ms @ 24 V DC |
| Obwód pomiarowy | |
|---|---|
| Zaciski | Wbudowane w przetwornik |
| Mierzona zmienna | Prąd jednofazowy |
| Metoda pomiaru | TRMS |
| Zakres pomiarowy | 100 A AC/DC |
| Częstotliwość | Sinusoidalny sygnał: 16,6…400 Hz Niesinusoidalny sygnał 50/60 Hz |
| Dostępne funkcje | |
|---|---|
| Zero | Nastawianie punktu 0: 0%, 25%, 50%, 75% wartości znamionowej |
| Zero Fine | Nastawienie dokładnego punktu 0: 0…25% wartości znamionowej |
| Span | Rozpiętość pomiaru: 25%, 50%, 75%, 100% wartości znamionowej |
| Analog output | 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V 10 mA ±10 mA*, 12 mA ±8 mA*, 5 V ±5 V* |
| Wskaźnik statusu | |
|---|---|
| Zielony LED U – świecenie ciągłe | Wskazanie obecności napięcia zasilania |
| Zółty LED C – świecenie ciągłe | Wyjście analogowe 4 (0) ... 20 mA, 10 mA ±10 mA, 12 mA ±8 mA aktywne |
| Żółty LED V – świecenie ciągłe | Wyjście analogowe 0 … 10 V, 5V ± 5V aktywne |
| Czerwony LED Err – świecenie ciągłe | Wskazanie wystąpienia błędu |
| Obwód wyjściowy (prądowy) | |
|---|---|
| Zaciski | CO+; CO- |
| Możliwe zakresy | 4 … 20mA 0 … 20mA 10mA ± 10mA 12mA ± 8mA |
| Odpowiedź skokowa (0->100A) | Typ. 130 ms (90% wartości końcowej) |
| Czas ustabilizowania | < 200 ms (99% wartości końcowej) |
| Obciążenie | 0 … 300 Ω |
| Separacja galwaniczna | Pomiędzy zasilaniem, wyjściem i obwodem pomiarowym |
| Obwód wyjściowy (napięciowy) | |
|---|---|
| Zaciski | VO+; VO- |
| Możliwe zakresy | 0 … 10V 5V ± 5V |
| Odpowiedź skokowa (0->100A) | Typ. 130 ms (90% wartości końcowej) |
| Czas ustabilizowania | < 200 ms (99% wartości końcowej) |
| Obciążenie | 0 … 1,5 kΩ |
| Separacja galwaniczna | Pomiędzy zasilaniem, wyjściem i obwodem pomiarowym |
| Dokładność | |
|---|---|
| Dokładność bazowa | DC, AC Sinus 50/60 Hz: < 2 % typ. 0,5 % AC Sinus 16,6 … 400 Hz: < 2,5 % typ. 0,5 % CF < 2,8 @ 50 Hz I peak max = 160A: < 4 % |
| Dokładność ustawienia | < 5 % (pełnej skali potencjometru „Zero Fine“) |
| Dokładność powtarzania | < 1 % typ. 0,1 % |
| Wpływ temperatury | < 0,05 % per °C |
| Wpływ wilgoci | +3 % dokładności bazowej (przy >85% zalecanej wilgotności) |
| Warunki środowiskowe | |
|---|---|
| Temperatura pracy | -25 … +60°C |
| Temperatura przechowywania | -40 … +70°C |
| Wilgotność powietrza | 5 … 95 % |
| Wibracje | 2 … 13,2 Hz: 1 mm; 13,2 … 100 Hz: 7 m/s2 (GL VI-7-2 kategoria C) |
| Wstrząsy | 150m/s2 11ms (EN 60947-1) |
| Wysokość instalacji | Do 2000 m n.p.m. |
| Dane ogólne | ||
|---|---|---|
| Wymiary | 45x67x76 mm Φ 15 mm | |
| Sposób montażu | Na szynie DIN (EN60715) | |
| Pozycja montażu | Dowolna | |
| Materiał obudowy | PA 66, samogasnąca, klasa V-0 | |
| Stopień ochrony | Obudowa IP40 Zaciski IP20 | |
| Połączenie elektryczne | Zaciski śrubowe | |
| Rozmiar przewodów | Przewód elastyczny zakończony skuwką: 0.5…2.5mm2 (20AWG…13AWG) Przewód elastyczny nie zakończony skuwką: 0.5…4mm2 (20AWG…12AWG) Przewód sztywny: 0.5…4mm2 (20AWG…12AWG) | |
| Długość złącza | 8 mm | |
| Moment dokręcenia śrub | Max. 1Nm | |
| Waga | 147g | |
| Dane znamionowe izolacji | |
|---|---|
| Poziom zanieczyszczenia | 2 |
| Kategoria przepięciowa | II (III dla obwodu pomiarowego z napięciem faza-PN ≤300 Veff) |
| Znamionowe napięcie izolacji | Zasilanie/wyjście: 300 V Obwód pomiarowy/wyjście: 550 V Zasilanie/obwód pomiarowy: 550 V |
| Znamionowe napięcie wytrzymywane impulsowe | Zasilanie/wyjście: 4 kV Obwód pomiarowy/wyjście: 6,4 kV Zasilanie/obwód pomiarowy: 6,4 kV |
| Poziom ochrony | Zasilanie/wyjście: Separacja ochronna Obwód pomiarowy/wyjście: Separacja ochronna Zasilanie/obwód pomiarowy: Separacja ochronna |
| Wyjście: 4..20mA, 0..20mA, 12mA+/-8mA, 10mA +/-10mA |
|  |
| Wyjście: 0..10Vdc, 5V +/-5Vdc |
|  |
