Producent: TELE Haase

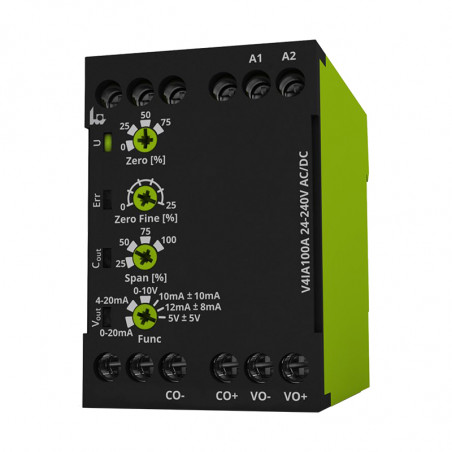

Konfigurowalny przetwornik prądu do 100A AC/DC V4IA100A 24-240V AC/DC

Opis

V4IA100A to przetwornik prądowy, który pozwala na bezpośredni pomiar prądu stałego i zmiennego w zakresie do 100A. Urządzenie posiada kilka zakresów wejściowych (25A, 50A, 75A i 100A) oraz może być zasilane różnymi poziomami napięcia (24-240V AC/DC). Istotną zaletą jest możliwość pomiaru dwukierunkowego, dedykowanego dla aplikacji związanych z zasobnikami energii.



Zalety

  • Izolacja galwaniczna obwodów przetwornika
  • Bezpośredni pomiar prądu do ±100A AC i DC
  • Wybieralny zakres pomiarowy
  • Szeroki zakres napięcia zasilania (24-240V AC/DC)
  • Możliwość wyboru sygnału wyjściowego
  • Kompaktowy wymiar (45mm) i montaż na szynie DIN


Aplikacje

  • Bateryjne zasobniki energii
  • Systemy zasilania gwarantowanego
  • Systemy zasilania szczytowego


Dane techniczne

Obwód zasilania
Zaciski A1-A2
Napięcie zasilania 48-240VAC (-10/+10%)
24-240VDC (-15/+20%)
Częstotliwość znamionowa 16,6 … 400 Hz lub DC
Tolerancja 16 … 420 Hz
Obciążenie znamionowe 230 V AC @ 50 Hz typ. 0,65 W / 1,2 VA
24 V DC typ. 0,55 W
Cykl pracy 100%
Czas zaniku mocy < 6ms
Czas wznowienia pracy ≥ 400 ms @ 24 V DC


Obwód pomiarowy
Zaciski Wbudowane w przetwornik
Mierzona zmienna Prąd jednofazowy
Metoda pomiaru TRMS
Zakres pomiarowy 100 A AC/DC
Częstotliwość Sinusoidalny sygnał: 16,6…400 Hz
Niesinusoidalny sygnał 50/60 Hz


Dostępne funkcje
Zero Nastawianie punktu 0:
0%, 25%, 50%, 75% wartości znamionowej
Zero Fine Nastawienie dokładnego punktu 0:
0…25% wartości znamionowej
Span Rozpiętość pomiaru:
25%, 50%, 75%, 100% wartości znamionowej
Analog output 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V
10 mA ±10 mA*, 12 mA ±8 mA*, 5 V ±5 V*


Wskaźnik statusu
Zielony LED U – świecenie ciągłe Wskazanie obecności napięcia zasilania
Zółty LED C – świecenie ciągłe Wyjście analogowe 4 (0) ... 20 mA, 10 mA ±10 mA, 12 mA ±8 mA aktywne
Żółty LED V – świecenie ciągłe Wyjście analogowe 0 … 10 V, 5V ± 5V aktywne
Czerwony LED Err – świecenie ciągłe Wskazanie wystąpienia błędu


Obwód wyjściowy (prądowy)
Zaciski CO+; CO-
Możliwe zakresy 4 … 20mA
0 … 20mA
10mA ± 10mA
12mA ± 8mA
Odpowiedź skokowa (0->100A) Typ. 130 ms (90% wartości końcowej)
Czas ustabilizowania < 200 ms (99% wartości końcowej)
Obciążenie 0 … 300 Ω
Separacja galwaniczna Pomiędzy zasilaniem, wyjściem i obwodem pomiarowym


Obwód wyjściowy (napięciowy)
Zaciski VO+; VO-
Możliwe zakresy 0 … 10V
5V ± 5V
Odpowiedź skokowa (0->100A) Typ. 130 ms (90% wartości końcowej)
Czas ustabilizowania < 200 ms (99% wartości końcowej)
Obciążenie 0 … 1,5 kΩ
Separacja galwaniczna Pomiędzy zasilaniem, wyjściem i obwodem pomiarowym


Dokładność
Dokładność bazowa DC, AC Sinus 50/60 Hz: < 2 % typ. 0,5 %
AC Sinus 16,6 … 400 Hz: < 2,5 % typ. 0,5 %
CF < 2,8 @ 50 Hz I peak max = 160A: < 4 %
Dokładność ustawienia < 5 % (pełnej skali potencjometru „Zero Fine“)
Dokładność powtarzania < 1 % typ. 0,1 %
Wpływ temperatury < 0,05 % per °C
Wpływ wilgoci +3 % dokładności bazowej (przy >85% zalecanej wilgotności)


Warunki środowiskowe
Temperatura pracy -25 … +60°C
Temperatura przechowywania -40 … +70°C
Wilgotność powietrza 5 … 95 %
Wibracje 2 … 13,2 Hz: 1 mm; 13,2 … 100 Hz: 7 m/s2 (GL VI-7-2 kategoria C)
Wstrząsy 150m/s2 11ms (EN 60947-1)
Wysokość instalacji Do 2000 m n.p.m.


Dane ogólne
Wymiary 45x67x76 mm
Φ 15 mm
Sposób montażu Na szynie DIN (EN60715)
Pozycja montażu Dowolna
Materiał obudowy PA 66, samogasnąca, klasa V-0
Stopień ochrony Obudowa IP40
Zaciski IP20
Połączenie elektryczne Zaciski śrubowe
Rozmiar przewodów Przewód elastyczny zakończony skuwką: 0.5…2.5mm2 (20AWG…13AWG)
Przewód elastyczny nie zakończony skuwką: 0.5…4mm2 (20AWG…12AWG)
Przewód sztywny: 0.5…4mm2 (20AWG…12AWG)
Długość złącza 8 mm
Moment dokręcenia śrub Max. 1Nm
Waga 147g


Dane znamionowe izolacji
Poziom zanieczyszczenia 2
Kategoria przepięciowa II (III dla obwodu pomiarowego z napięciem faza-PN ≤300 Veff)
Znamionowe napięcie izolacji Zasilanie/wyjście: 300 V
Obwód pomiarowy/wyjście: 550 V
Zasilanie/obwód pomiarowy: 550 V
Znamionowe napięcie wytrzymywane impulsowe Zasilanie/wyjście: 4 kV
Obwód pomiarowy/wyjście: 6,4 kV
Zasilanie/obwód pomiarowy: 6,4 kV
Poziom ochrony Zasilanie/wyjście: Separacja ochronna
Obwód pomiarowy/wyjście: Separacja ochronna
Zasilanie/obwód pomiarowy: Separacja ochronna


Połączenia


Wyjście: 4..20mA, 0..20mA, 12mA+/-8mA, 10mA +/-10mA


Wyjście: 0..10Vdc, 5V +/-5Vdc



Wymiary
