Ex zónákhoz igazított elektromos berendezések

Problémák az elosztótáblák használatakor fűtőkörök áramellátására EX zónákban

Az elektromos berendezések EX zónákban történő használatakor gyakori probléma a robbanásveszélyes légkör által támasztott feltételekhez való igazításuk. Por, gázok, gyúlékony folyadékok vagy gyúlékony anyagok gőzeinek jelenléte okozhatja, amelyek oxidálószerrel (általában levegővel) és szikrával kombinálva gyulladáshoz vezethetnek.

Mivel az elektromos gépek és készülékek standard változatai nem rendelkeznek a megfelelő vizsgálatokat igazoló tanúsítványokkal, nemhogy a szükséges ATEX tanúsítvánnyal, megfelelő védelemre van szükség.

Népszerű megoldások a fűtőkörök tápellátására szolgáló kapcsolótáblákhoz robbanásveszélyes területeken

A probléma kezelésének egy népszerű módja, hogy a lehető legtöbb eszközt, beleértve a fűtőkörök tápellátására szolgáló kapcsolótáblákat is, a robbanásveszélyes területen kívülre helyezik át a probléma teljes megszüntetése érdekében, vagy a veszélyesebb területekről (1 és 21) kevésbé veszélyes területekre (2 és 22) helyezik át őket, ami némileg csökkenti a problémát.

A gyakorlatban nagy gépek esetén ez ritkán lehetséges, mivel a meglévő telepítés teljes rekonstrukcióját és az új helyszín adaptálását igényelné. Nem is beszélve a technológiai vezetékek szerkezetileg mozgathatatlan részeivel vagy szakaszaival kapcsolatos nehézségekről.

A Dacpol – technológiai partnereivel együtt – lehetőséget kínál arra, hogy az elektromos eszközöket EX zónákban való működésre adaptálják lángálló, azaz EX-d besorolású panelekbe történő beépítéssel. Ez a megoldás megfelel a harmonizált szabványokban meghatározott előírásoknak, és a teljes konstrukció ATEX tanúsítványt kap, amely hivatalosan is lehetővé teszi az eszköz/eszközcsoport robbanásveszélyes légkörben való használatát.

Ex zónákban lévő fűtőkörök tápellátására szolgáló kapcsolótáblák megoldásának elemzése és megvalósítása

A teljes művelet magában foglalja a telepítendő eszközök hőveszteségének meghatározását. Ennek alapján választják ki a szekrény méretét, amelyet a benne lévő egyes alkatrészek elrendezése is befolyásol (a fűtőelemek közötti megfelelő távolság fenntartása). Lehetséges, hogy a teljes rendszert a szállító szereli össze, vagy a szerelőlapot előre kiszállítják és a felhasználó telepíti.

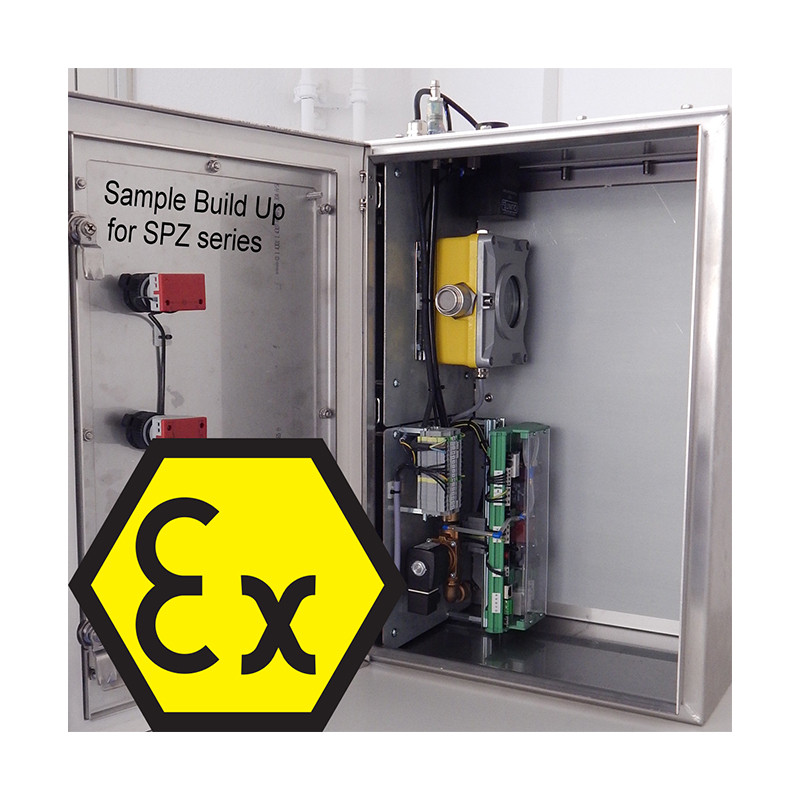

Nagyméretű rendszerek vagy például elektromos kapcsolótáblák esetén alternatív megoldásként létezik az úgynevezett szellőztetett védelmi rendszer, vagy EX-p. Ez egy modern, könnyen telepíthető és kényelmes megoldás, de magasabb áron jár. A veszélyeztetett berendezést egy lezárt fémszekrényben helyezik el, és egy állandóan csatlakoztatott kompresszor inert gázt (általában levegőt) pumpál be, és negatív nyomást tart fenn. Egy belső elektronikus rendszer figyeli a nyomásszintet, szükség szerint állítja be, és szükség esetén leválasztja a rendszert.
