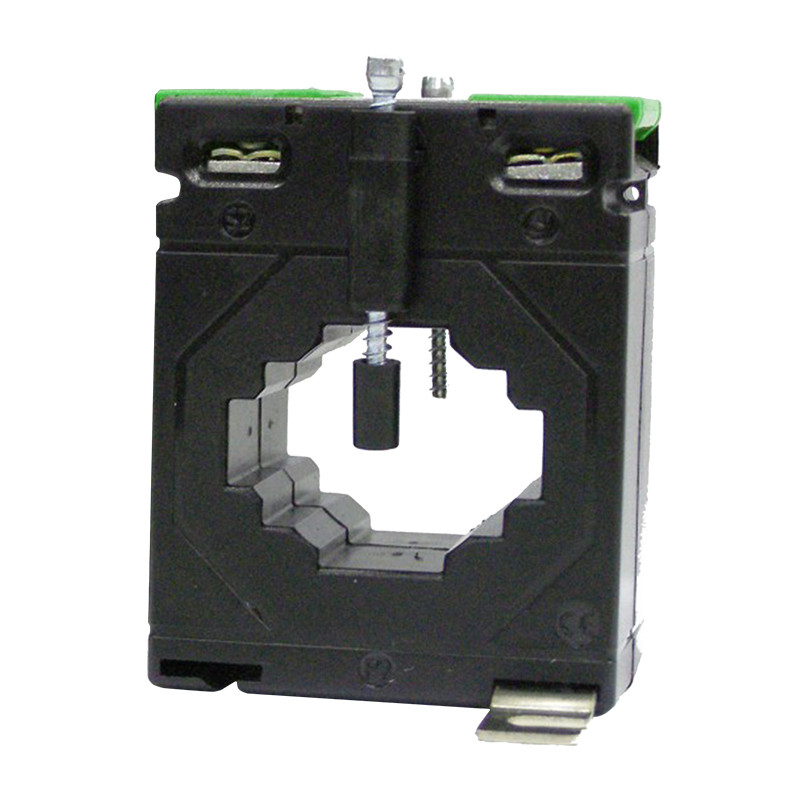

LCTB típusú áramváltók sín- vagy kábelfejre
LCTB típusú áramváltók sín- vagy kábelfejre

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LUMEL

LCTB típusú áramváltók sín- vagy kábelfejre

Przekładniki prądowe są stosowane do pomiaru prądu zmiennego, kiedy jego wartość jest zbyt wysoka dla bezpośrednich sposobów pomiaru. Przekładnik zapewnia izolację galwaniczną pomiędzy obwodem pierwotnym i wtórnym. W obwodzie wtórnym pojawia się sygnał proporcjonalny do tego, który płynie w obwodzie pierwotnym.
Przekładniki serii LCTB zawierają otwór przez który można przeciągnąć zarówno szynę jak i przewód. Dostępne są w bardzo wielu konfiguracjach, umożliwiają nawet pomiar prądu z dwóch szyn.



Własności

  • Szeroki zakres klas pomiarowych (0,2S, 0,2, 0,5, 1)
  • Szeroki zakres prądów wejściowych, rozmiarów przewodów/szyn prądowych
  • Różne sposoby montażu (szyna DIN, montaż na przewodniku, na szynie)
  • Osłony przyłączy dostosowane do plombowania


LCTB 45


Właściwości

Średnica otworu Ø 20 mm
Szyna 20 x 10 mm
Głębokość 40 mm
Szerokość 45 mm
Prąd pierwotny 50 A...400 A
Prąd wtórny 1 A,  5 A
Klasa dokładności 0,5; 1


Dane techniczne

Typ przekładnika LCTB 45/21 (40)
Klasa dokładności 0,5 1
Prąd pierwotny Moc przekładnika
50 A - 1,5 VA
60 A - 1,5 VA
75 A - 2,5 VA
80 A 1 VA 2,5 VA
100 A 1,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA
200 A 3,75 VA 5 VA
250 A 3,75 VA 5 VA
300 A 5 VA 5 VA
400 A 5 VA 5 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia:LCTB 45/21 (40) 100/5A, 3.75VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 50


Właściwości

  LCTB 50/21 (30) LCTB 50/30 (30) LCTB 50/21 (50) LCTB 50/30 (50)
Średnica otworu  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm
Szyna 20x10mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm		 20x10 mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm
Głębokość 31 mm 31 mm 51 mm 51 mm
Szerokość 50 mm 50 mm 50 mm 50 mm
Prąd pierwotny 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,5; 1 0,5; 1 0,5; 1 0,5; 1


Dane techniczne

Typ przekładnika LCTB 50/21 (30) LCTB 50/30 (30)
Klasa dokładności 0,5 1 0,5 1
Prąd pierwotny Moc przekładnika
40 A - 1 VA - -
50 A - 1 VA - -
60 A - 1 VA - -
75 A - 1,5 VA - 1 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 2,5 VA 1 VA 2,5 VA
120 A 2,5 VA 2,5 VA 1 VA 2,5 VA
125 A 2,5 VA 3,75 VA 1 VA 2,5 VA
150 A 2,5 VA 5 VA 2,5 VA 3,75 VA
200 A 3,75 VA 5 VA 2,5 VA 5 VA
250 A 5 VA 5 VA 5 VA 5 VA
300 A 5 VA 7,5 VA 5 VA 5 VA
400 A 5 VA 7,5 VA 5 VA 6,25 VA
500 A - - 5 VA 6,25 VA
600 A - - 5 VA 7,5 VA

Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 50/21 (50) 100/5A, 5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Dane techniczne

Typ przekładnika LCTB 50/21 (50) LCTB 50/30 (50)
Klasa dokładności 0,5 1 0,5 1
Prąd pierwotny Moc przekładnika
50 A 1 VA 2,5 VA - 1,5 VA
60 A 1 VA 2,5 VA - 1,5 VA
75 A 1,5 VA 2,5 VA - 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA
100 A 2,5 VA 5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 2,5 VA 5 VA
125 A 5 VA 5 VA 2,5 VA 5 VA
150 A 5 VA 10 VA 5 VA 5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA
250 A 7,5 VA 10 VA 5 VA 10 VA
300 A 7,5 VA 12,5 VA 5 VA 10 VA
400 A 10 VA 15 VA 10 VA 12,5 VA
500 A - - 10 VA 12,5 VA
600 A - - 10 VA 15 VA

Zamawianie
Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 50/21 (50) 100/5A, 5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 62


Właściwości

  LCTB  62/20 (40) LCT B 62/30 (40) LCT B 62/30 (50) LCT B 62/40 (40)
Średnica otworu - Ø 30 mm Ø 30 mm Ø 31 mm
Szyna 20x12 mm,
2x15x6 mm		 30x10 mm,
2x25x10 mm		 30x10 mm,
2x25x10 mm		 40x10 mm,
2x30x10 mm
Głębokość 40 mm 40 mm 50 mm 40 mm
Szerokość 62 mm 62 mm 62 mm 62 mm
Prąd pierwotny 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 62/20 (40) LCTB 62/30 (40)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
50 A - - - 1,5 VA - - - 1,5 VA
60 A - - - 2,5 VA - - - 1,5 VA
75 A - - 1,5 VA 3,75 VA - - - 1,5 VA
80 A - - 2,5 VA 3,75 VA - - - 2 VA
100 A 1,5 VA 1,5 VA 2,5 VA 5 VA 1 VA 1 VA 1,5 VA 2,5 VA
120 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
125 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
150 A 2 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 3,75 VA 5 VA
200 A 3,75 VA 5 VA 7,5 VA 10 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
250 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
300 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
400 A 5  VA 7,5 VA 15 VA 15 VA 3,75 VA 5 VA 7,5 VA 12,5 VA
500 A - - - - 5 VA 7,5 VA 10 VA 12,5 VA
600 A - - - - 5 VA 7,5 VA 15 VA 15 VA
750 A - - - - 5 VA 10 VA 15 VA 15 VA
800 A - - - - 5 VA 10 VA 15 VA 15 VA

Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 62/40 (40) 100/5A, 1VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Dane techniczne

Typ przekładnika LCTB 62/30 (50) LCTB 62/40 (40)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
40 A - - - 1 VA - - - -
50 A - - - 2,5 VA - - - -
60 A - - - 2,5 VA - - - -
75 A - - 2,5 VA 2,5 VA - - - -
80 A - - 2,5 VA 3,75 VA - - - -
100 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1 VA
120 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
125 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
150 A 2 VA 2 VA 5 VA 7,5 VA -     2,5 VA
200 A 3 VA 3,75 VA 10 VA 15 VA 1 VA 1 VA 1,5 VA 3,75 VA
250 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 5 VA 5 VA
400 A 5 VA 6,25 VA 15 VA 30 VA 2,5 VA 2,5 VA 5 VA 5 VA
500 A 5 VA 7,5 VA 15 VA 30 VA 3,75 VA 5 VA 5 VA 7,5 VA
600 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 7,5 VA 7,5 VA 10 VA
750 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA
800 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA

Zamawianie
Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 62/40 (40) 100/5A, 1VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB74


Właściwości

  LCT B 74/20 (45) LCT B 74/30 (45) LCT B 74/40 (45) LCT B 74/50 (45)
Średnica otworu Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm
Szyna 20x10 mm 30x15 mm,
2x20x10 mm		 40x11 mm,
2x30x15 mm		 50x12 mm
2x40x10 mm
Głębokość 45 mm 45 mm 45 mm 45 mm
Szerokość 74 mm 74 mm 74 mm 74 mm
Prąd pierwotny 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 74/20 (45) LCTB 74/30 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
30 A - - - 1,5 VA - - -  1 VA
40 A - - - 1,5 VA - - - 1,5 VA
50 A - - - 2,5 VA - - - 1,5 VA
60 A - - - 3,75 VA - - - 2,5 VA
75 A - - 1,5 VA 5 VA - - 1,5 VA 2,5 VA
80 A - - 1,5 VA 5 VA - - 1,5 VA 3,75 VA
100 A 1,5 VA 1,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA  5 VA
120 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
125 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
150 A 2,5 VA 2,5 VA 7,5 VA 12,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
200 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
250 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
300 A 5 VA 7,5 VA 15 VA 15 VA 2,5 VA 5 VA 10 VA 15 VA
400 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 15 VA 20 VA
500 A - - - - 5 VA 10 VA 15 VA 20 VA
600 A - - - - 5 VA 15 VA 15 VA 20 VA
750 A - - - - 7,5 VA 20 VA 20 VA 30 VA
800 A - - - - 10 VA 30 VA 30 VA 30 VA

Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Typ przekładnika LCTB 74/40 (45) LCTB 74/50 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
40 A - - - 1 VA - - - -
50 A - - - 1 VA - - - -
60 A - - - 1 VA - - - -
75 A - - - 1,5 VA - - - -
80 A - - - 1,5 VA - - - -
100 A - - 1,5 VA 2,5 VA - - - 1,5 VA
120 A - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A - - 1,5 VA 2,5 VA - - - 1,5 VA
150 A - - 2,5 VA 3,75 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 3,75 VA 5 VA - - 1,5 VA 3,75 VA
250 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 5 VA 5 VA 7,5 VA 12,5 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
500 A 5 VA 7,5 VA 10 VA 15 VA 5 VA 5 VA 7,5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 10 VA 12,5 VA
750 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
800 A 7,5 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
1000 A 10 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 86


Właściwości

  LCTB 86/40 (45) LCTB 86/50 (45) LCTB  86/60 (45)
Średnica otworu Ø 36 mm  Ø 46 mm Ø 51 mm
Szyna 40 x 10 mm,
2 x 30 x 15 mm		 50 x 12 mm
2 x 40 x 15 mm		 60 x 12 mm
2 x 50 x 15 mm
Głębokość 45 mm 45 mm 45 mm
Szerokość 86 mm 86 mm 86 mm
Prąd pierwotny 50 A...1000 A 100 A...1250 A 100 A...1600 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1


Dane techniczne

Typ  przekładnika LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
50 A - - - 1,5 VA - - - - - - - -
60 A - - - 1,5 VA - - - - - - - -
75 A - - - 2,5 VA - - - - - - - -
80 A - - -  2,5 VA - - - - - - - -
100 A 1,5 VA 1,5 VA 1,5 VA 3,75 VA - - - 1,5 VA - - - 1 VA
120 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 2,5 VA
150 A 2,5 VA 2,5 VA 3,75 VA 7,5 VA - - 2,5 VA 5 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 5 VA 12,5 VA - - 5 VA 7,5 VA - - 1,5 VA 3,75 VA
250 A 3,75 VA 3,75 VA 7,5 VA 15 VA - - 7,5 VA 10 VA - - 2,5 VA 5 VA
300 A 3,75 VA 5 VA 10 VA 20 VA 1,5 VA 1,5 VA 7,5 VA 10 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 3,75 VA 7,5 VA 15 VA 20 VA 2,5 VA 2,5 VA 15 VA 15 VA 2,5 VA 2,5 VA 10 VA 12,5 VA
500 A 5 VA 10 VA 20 VA 30 VA 2,5 VA 2,5 VA 15 VA 20 VA 2,5 VA 3,75 VA 10 VA 12,5 VA
600 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 15 VA 20 VA 5 VA 5 VA 15 VA 15 VA
750 A 7,5 VA 15 VA 30 VA 30 VA 7,5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 15 VA 20 VA
800 A 10 VA 15 VA 30 VA 30 VA 10 VA 12,5 VA 20 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1000 A 10 VA 15 VA 30 VA 30 VA 12,5 VA  20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1200 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1250 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1500 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA
1600 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 86/50 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 100


Właściwości

  LCTB 100/100V (45) LCTB 100/130V (45)
Szyna 41 x 103 mm 38 x 128 mm
Głębokość 45 mm 45 mm
Szerokość 100 mm 100 mm
Prąd pierwotny 400 A...2500 A 400 A...3200 A
Prąd wtórny 1 A, 5 A 1 A, 5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 100/100V (45) LCTB 100/130V (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2 0,5 1
Prąd pierwotny Moc przekładnika
400 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
500 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
600 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
750 A - - 2,5 VA 5 VA - 2,5 VA 7,5 VA
800 A - - 5 VA 10 VA - 5 VA 7,5 VA
1000 A - 5 VA 10 VA 15 VA - 10 VA 10 VA
1200 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1250 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1500 A 5 VA 5 VA 15 VA 30 VA 5 VA 15 VA 15 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 15 VA
2000 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 20 VA
2500 A 10 VA 10 VA 15 VA 20 VA 5 VA 15 VA 20 VA
3000 A - - - - 5 VA 10 VA 20 VA
3200 A - - - - 5 VA 10 VA 20 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 100/130V (45) 400/5A, 2.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 104


Właściwości

  LCTB 104/60 (45) LCTB 104/80 (45)
Średnica otworu Ø 54 mm  Ø 65 mm
Szyna 60 x 12 mm, 2 x 50 x 15mm,
2 x 40 x 20 mm		 80 x 12 mm, 2 x 60 x 15 mm,
2 x 50 x 25 mm
Głębokość 45 mm 45 mm
Szerokość 104 mm 104 mm
Prąd pierwotny 100 A...1600 A 200 A...2000 A
Prąd wtórny 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 104/60 (45) LCTB 104/80 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
100 A - - - 1,5 VA - - - -
120 A - - - 2,5 VA - - - -
125 A - - - 2,5 VA - - - -
150 A - - 2,5 VA 2,5 VA - - - -
200 A - - 5 VA 5 VA - - - 1,5 VA
250 A - 1,5 VA 7,5 VA 10 VA - - 1,5 VA 2,5 VA
300 A 1,5 VA 2,5 VA 10 VA 12,5 VA - - 2,5 VA 7,5 VA
400 A 2,5 VA 3,75 VA 10 VA 15 VA - 1,5 VA  5 VA 10 VA
500 A 3,75 VA 7,5 VA 15 VA 15 VA - 1,5 VA 5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA - 2,5 VA 7,5 VA 12,5 VA
750 A 5 VA 15 VA 20 VA 30 VA 5 VA 5 VA 10 VA 15 VA
800 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 10 VA 15 VA
1000 A 10 VA 20 VA 30 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1200 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1250 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1500 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1600 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
2000 A - - - - 10 VA 15 VA 20 VA 30 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 104/60 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 140


Właściwości

  LCTB 140/80 (45) LCTB 140/100H (45) LCTB 140/100V (45) LCTB 140/130V (45)
Średnica otworu Ø 72 mm  Ø 86 mm Ø 86 mm -
Szyna 80 x 30 mm,
2 x 60 x 25 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 70 x 130 mm
Głębokość 45 mm 45 mm 51 mm 45 mm
Szerokość 140 mm 140 mm 140 mm 140 mm
Prąd pierwotny 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 140/80 (45) LCTB 140/100H (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
200 A - - 2,5 VA 5 VA - - 1,5 VA 3,75 VA
250 A - - 5 VA 10 VA - - 2,5 VA 5 VA
300 A - 1,5 VA 7,5 VA 15 VA - - 3,75 VA 7,5 VA
400 A - 2,5 VA 10 VA 20 VA - 1,5 VA 7,5 VA 10 VA
500 A 2,5 VA 5 VA 15 VA 30 VA - 2,5 VA 10 VA 12,5 VA
600 A 3,75 VA 7,5 VA 15 VA 30 VA 2,5 VA 3,75 VA 10 VA 15 VA
750 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
800 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
1000 A 10 VA 15 VA 30 VA 60 VA 5 VA 10 VA 15 VA 20 VA
1200 A 12,5 VA 15 VA 30 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1250 A 12,5 VA 30 VA 60 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1500 A 15  VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 30 VA
1600 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 45 VA
2000 A 15 VA 30 VA 60 VA 60 VA 15 VA 45 VA 45 VA 45 VA
2500 A - - - - 15 VA 45 VA 45 VA 45 VA
3000 A - - - - 15 VA 60 VA 60 VA 60 VA
4000 A - - - - - 60 VA 60 VA 60 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Dane techniczne
Typ przekładnika LCTB 140/100V (45) LCTB 140/130V (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2 0,5 1
Prąd pierwotny Moc przekładnika
200 A - - 1,5 VA 3,75 VA - - -
250 A - - 2,5 VA  5 VA - - -
300 A - - 3,75 VA 7,5 VA - - -
400 A - 1,5 VA 10 VA 10 VA - 3,75 VA 5 VA
500 A - 2,5 VA 10 VA 12,5 VA - 3,75 VA 5 VA
600 A 2,5 VA 3,75 VA 12,5 VA 15 VA - 3,75 VA 5 VA
750 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
800 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
1000 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 10 VA
1200 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1250 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1500 A 15 VA 20 VA 30 VA 30 VA 10 VA 15 VA 15 VA
1600 A 15 VA 20 VA 45 VA 45 VA 10 VA 15 VA 15 VA
2000 A 15 VA 30 VA 45 VA 45 VA 15 VA 20 VA 20 VA
2500 A 15 VA 30 VA 45 VA 45VA 15 VA 20 VA 20 VA
3000 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA
4000 A - - - - 15 VA 20 VA 20 VA
5000 A - - - - 15 VA 20 VA 20 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 225


Właściwości

 LCTB 225/125 (50)LCTB 225/167 (50)Szyna123 x 92 mm166 x 65 mmGłębokość50 mm50 mmSzerokość225 mm225 mmPrąd pierwotny600 A...6000 A1000 A...7500 APrąd wtórny1 A,  5 A1 A,  5 AKlasa dokładności0,2S; 0,2; 0,5; 10,2S; 0,2; 0,5; 1

Dane techniczne

Typ przekładnika LCTB 225/125 (50) LCTB 225/167 (50)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
600 A - 5 VA  5 VA 10 VA - - - -
750 A - 5 VA 10 VA 10 VA - - - -
800 A - 5 VA 10 VA 10 VA - - - -
1000 A 5 VA 10 VA 10 VA 15 VA - 3,75 VA 5 VA 10 VA
1200 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1250 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1500 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
2000 A 10 VA 10 VA 15 VA 30 VA 7,5 VA 10 VA 30 VA 30 VA
2500 A 10 VA 15 VA 30 VA 30 VA 10 VA 15 VA 30 VA 45 VA
3000 A 10 VA 15 VA 30 VA 60 VA 10 VA 15 VA 30 VA 45 VA
4000 A 15 VA 30 VA 45 VA 60 VA 10 VA 15 VA 30 VA 45 VA
5000 A 15 VA 30 VA 100 VA 100 VA 15 VA 20 VA 30 VA 45 VA
6000 A 15 VA 60 VA 100 VA 100 VA 15 VA  20 VA 30 VA 45 VA
7500 A - - - - 15 VA 20 VA 30 VA 45 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 225/125 (50) 600/5A, 10VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania

Kevésbé
Olvass tovább

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen
Kérelem beküldése

Add to wishlist

Musisz być zalogowany/a

Przekładniki prądowe są stosowane do pomiaru prądu zmiennego, kiedy jego wartość jest zbyt wysoka dla bezpośrednich sposobów pomiaru. Przekładnik zapewnia izolację galwaniczną pomiędzy obwodem pierwotnym i wtórnym. W obwodzie wtórnym pojawia się sygnał proporcjonalny do tego, który płynie w obwodzie pierwotnym.
Przekładniki serii LCTB zawierają otwór przez który można przeciągnąć zarówno szynę jak i przewód. Dostępne są w bardzo wielu konfiguracjach, umożliwiają nawet pomiar prądu z dwóch szyn.



Własności

  • Szeroki zakres klas pomiarowych (0,2S, 0,2, 0,5, 1)
  • Szeroki zakres prądów wejściowych, rozmiarów przewodów/szyn prądowych
  • Różne sposoby montażu (szyna DIN, montaż na przewodniku, na szynie)
  • Osłony przyłączy dostosowane do plombowania


LCTB 45


Właściwości

Średnica otworu Ø 20 mm
Szyna 20 x 10 mm
Głębokość 40 mm
Szerokość 45 mm
Prąd pierwotny 50 A...400 A
Prąd wtórny 1 A,  5 A
Klasa dokładności 0,5; 1


Dane techniczne

Typ przekładnika LCTB 45/21 (40)
Klasa dokładności 0,5 1
Prąd pierwotny Moc przekładnika
50 A - 1,5 VA
60 A - 1,5 VA
75 A - 2,5 VA
80 A 1 VA 2,5 VA
100 A 1,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA
200 A 3,75 VA 5 VA
250 A 3,75 VA 5 VA
300 A 5 VA 5 VA
400 A 5 VA 5 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia:LCTB 45/21 (40) 100/5A, 3.75VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 50


Właściwości

  LCTB 50/21 (30) LCTB 50/30 (30) LCTB 50/21 (50) LCTB 50/30 (50)
Średnica otworu  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm
Szyna 20x10mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm		 20x10 mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm
Głębokość 31 mm 31 mm 51 mm 51 mm
Szerokość 50 mm 50 mm 50 mm 50 mm
Prąd pierwotny 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,5; 1 0,5; 1 0,5; 1 0,5; 1


Dane techniczne

Typ przekładnika LCTB 50/21 (30) LCTB 50/30 (30)
Klasa dokładności 0,5 1 0,5 1
Prąd pierwotny Moc przekładnika
40 A - 1 VA - -
50 A - 1 VA - -
60 A - 1 VA - -
75 A - 1,5 VA - 1 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 2,5 VA 1 VA 2,5 VA
120 A 2,5 VA 2,5 VA 1 VA 2,5 VA
125 A 2,5 VA 3,75 VA 1 VA 2,5 VA
150 A 2,5 VA 5 VA 2,5 VA 3,75 VA
200 A 3,75 VA 5 VA 2,5 VA 5 VA
250 A 5 VA 5 VA 5 VA 5 VA
300 A 5 VA 7,5 VA 5 VA 5 VA
400 A 5 VA 7,5 VA 5 VA 6,25 VA
500 A - - 5 VA 6,25 VA
600 A - - 5 VA 7,5 VA

Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 50/21 (50) 100/5A, 5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Dane techniczne

Typ przekładnika LCTB 50/21 (50) LCTB 50/30 (50)
Klasa dokładności 0,5 1 0,5 1
Prąd pierwotny Moc przekładnika
50 A 1 VA 2,5 VA - 1,5 VA
60 A 1 VA 2,5 VA - 1,5 VA
75 A 1,5 VA 2,5 VA - 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA
100 A 2,5 VA 5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 2,5 VA 5 VA
125 A 5 VA 5 VA 2,5 VA 5 VA
150 A 5 VA 10 VA 5 VA 5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA
250 A 7,5 VA 10 VA 5 VA 10 VA
300 A 7,5 VA 12,5 VA 5 VA 10 VA
400 A 10 VA 15 VA 10 VA 12,5 VA
500 A - - 10 VA 12,5 VA
600 A - - 10 VA 15 VA

Zamawianie
Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 50/21 (50) 100/5A, 5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 62


Właściwości

  LCTB  62/20 (40) LCT B 62/30 (40) LCT B 62/30 (50) LCT B 62/40 (40)
Średnica otworu - Ø 30 mm Ø 30 mm Ø 31 mm
Szyna 20x12 mm,
2x15x6 mm		 30x10 mm,
2x25x10 mm		 30x10 mm,
2x25x10 mm		 40x10 mm,
2x30x10 mm
Głębokość 40 mm 40 mm 50 mm 40 mm
Szerokość 62 mm 62 mm 62 mm 62 mm
Prąd pierwotny 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 62/20 (40) LCTB 62/30 (40)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
50 A - - - 1,5 VA - - - 1,5 VA
60 A - - - 2,5 VA - - - 1,5 VA
75 A - - 1,5 VA 3,75 VA - - - 1,5 VA
80 A - - 2,5 VA 3,75 VA - - - 2 VA
100 A 1,5 VA 1,5 VA 2,5 VA 5 VA 1 VA 1 VA 1,5 VA 2,5 VA
120 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
125 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
150 A 2 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 3,75 VA 5 VA
200 A 3,75 VA 5 VA 7,5 VA 10 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
250 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
300 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
400 A 5  VA 7,5 VA 15 VA 15 VA 3,75 VA 5 VA 7,5 VA 12,5 VA
500 A - - - - 5 VA 7,5 VA 10 VA 12,5 VA
600 A - - - - 5 VA 7,5 VA 15 VA 15 VA
750 A - - - - 5 VA 10 VA 15 VA 15 VA
800 A - - - - 5 VA 10 VA 15 VA 15 VA

Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 62/40 (40) 100/5A, 1VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Dane techniczne

Typ przekładnika LCTB 62/30 (50) LCTB 62/40 (40)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
40 A - - - 1 VA - - - -
50 A - - - 2,5 VA - - - -
60 A - - - 2,5 VA - - - -
75 A - - 2,5 VA 2,5 VA - - - -
80 A - - 2,5 VA 3,75 VA - - - -
100 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1 VA
120 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
125 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
150 A 2 VA 2 VA 5 VA 7,5 VA -     2,5 VA
200 A 3 VA 3,75 VA 10 VA 15 VA 1 VA 1 VA 1,5 VA 3,75 VA
250 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 5 VA 5 VA
400 A 5 VA 6,25 VA 15 VA 30 VA 2,5 VA 2,5 VA 5 VA 5 VA
500 A 5 VA 7,5 VA 15 VA 30 VA 3,75 VA 5 VA 5 VA 7,5 VA
600 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 7,5 VA 7,5 VA 10 VA
750 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA
800 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA

Zamawianie
Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 62/40 (40) 100/5A, 1VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB74


Właściwości

  LCT B 74/20 (45) LCT B 74/30 (45) LCT B 74/40 (45) LCT B 74/50 (45)
Średnica otworu Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm
Szyna 20x10 mm 30x15 mm,
2x20x10 mm		 40x11 mm,
2x30x15 mm		 50x12 mm
2x40x10 mm
Głębokość 45 mm 45 mm 45 mm 45 mm
Szerokość 74 mm 74 mm 74 mm 74 mm
Prąd pierwotny 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 74/20 (45) LCTB 74/30 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
30 A - - - 1,5 VA - - -  1 VA
40 A - - - 1,5 VA - - - 1,5 VA
50 A - - - 2,5 VA - - - 1,5 VA
60 A - - - 3,75 VA - - - 2,5 VA
75 A - - 1,5 VA 5 VA - - 1,5 VA 2,5 VA
80 A - - 1,5 VA 5 VA - - 1,5 VA 3,75 VA
100 A 1,5 VA 1,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA  5 VA
120 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
125 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
150 A 2,5 VA 2,5 VA 7,5 VA 12,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
200 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
250 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
300 A 5 VA 7,5 VA 15 VA 15 VA 2,5 VA 5 VA 10 VA 15 VA
400 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 15 VA 20 VA
500 A - - - - 5 VA 10 VA 15 VA 20 VA
600 A - - - - 5 VA 15 VA 15 VA 20 VA
750 A - - - - 7,5 VA 20 VA 20 VA 30 VA
800 A - - - - 10 VA 30 VA 30 VA 30 VA

Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Typ przekładnika LCTB 74/40 (45) LCTB 74/50 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
40 A - - - 1 VA - - - -
50 A - - - 1 VA - - - -
60 A - - - 1 VA - - - -
75 A - - - 1,5 VA - - - -
80 A - - - 1,5 VA - - - -
100 A - - 1,5 VA 2,5 VA - - - 1,5 VA
120 A - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A - - 1,5 VA 2,5 VA - - - 1,5 VA
150 A - - 2,5 VA 3,75 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 3,75 VA 5 VA - - 1,5 VA 3,75 VA
250 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 5 VA 5 VA 7,5 VA 12,5 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
500 A 5 VA 7,5 VA 10 VA 15 VA 5 VA 5 VA 7,5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 10 VA 12,5 VA
750 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
800 A 7,5 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
1000 A 10 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 86


Właściwości

  LCTB 86/40 (45) LCTB 86/50 (45) LCTB  86/60 (45)
Średnica otworu Ø 36 mm  Ø 46 mm Ø 51 mm
Szyna 40 x 10 mm,
2 x 30 x 15 mm		 50 x 12 mm
2 x 40 x 15 mm		 60 x 12 mm
2 x 50 x 15 mm
Głębokość 45 mm 45 mm 45 mm
Szerokość 86 mm 86 mm 86 mm
Prąd pierwotny 50 A...1000 A 100 A...1250 A 100 A...1600 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1


Dane techniczne

Typ  przekładnika LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
50 A - - - 1,5 VA - - - - - - - -
60 A - - - 1,5 VA - - - - - - - -
75 A - - - 2,5 VA - - - - - - - -
80 A - - -  2,5 VA - - - - - - - -
100 A 1,5 VA 1,5 VA 1,5 VA 3,75 VA - - - 1,5 VA - - - 1 VA
120 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 2,5 VA
150 A 2,5 VA 2,5 VA 3,75 VA 7,5 VA - - 2,5 VA 5 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 5 VA 12,5 VA - - 5 VA 7,5 VA - - 1,5 VA 3,75 VA
250 A 3,75 VA 3,75 VA 7,5 VA 15 VA - - 7,5 VA 10 VA - - 2,5 VA 5 VA
300 A 3,75 VA 5 VA 10 VA 20 VA 1,5 VA 1,5 VA 7,5 VA 10 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 3,75 VA 7,5 VA 15 VA 20 VA 2,5 VA 2,5 VA 15 VA 15 VA 2,5 VA 2,5 VA 10 VA 12,5 VA
500 A 5 VA 10 VA 20 VA 30 VA 2,5 VA 2,5 VA 15 VA 20 VA 2,5 VA 3,75 VA 10 VA 12,5 VA
600 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 15 VA 20 VA 5 VA 5 VA 15 VA 15 VA
750 A 7,5 VA 15 VA 30 VA 30 VA 7,5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 15 VA 20 VA
800 A 10 VA 15 VA 30 VA 30 VA 10 VA 12,5 VA 20 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1000 A 10 VA 15 VA 30 VA 30 VA 12,5 VA  20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1200 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1250 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1500 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA
1600 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 86/50 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 100


Właściwości

  LCTB 100/100V (45) LCTB 100/130V (45)
Szyna 41 x 103 mm 38 x 128 mm
Głębokość 45 mm 45 mm
Szerokość 100 mm 100 mm
Prąd pierwotny 400 A...2500 A 400 A...3200 A
Prąd wtórny 1 A, 5 A 1 A, 5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 100/100V (45) LCTB 100/130V (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2 0,5 1
Prąd pierwotny Moc przekładnika
400 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
500 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
600 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
750 A - - 2,5 VA 5 VA - 2,5 VA 7,5 VA
800 A - - 5 VA 10 VA - 5 VA 7,5 VA
1000 A - 5 VA 10 VA 15 VA - 10 VA 10 VA
1200 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1250 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1500 A 5 VA 5 VA 15 VA 30 VA 5 VA 15 VA 15 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 15 VA
2000 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 20 VA
2500 A 10 VA 10 VA 15 VA 20 VA 5 VA 15 VA 20 VA
3000 A - - - - 5 VA 10 VA 20 VA
3200 A - - - - 5 VA 10 VA 20 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 100/130V (45) 400/5A, 2.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 104


Właściwości

  LCTB 104/60 (45) LCTB 104/80 (45)
Średnica otworu Ø 54 mm  Ø 65 mm
Szyna 60 x 12 mm, 2 x 50 x 15mm,
2 x 40 x 20 mm		 80 x 12 mm, 2 x 60 x 15 mm,
2 x 50 x 25 mm
Głębokość 45 mm 45 mm
Szerokość 104 mm 104 mm
Prąd pierwotny 100 A...1600 A 200 A...2000 A
Prąd wtórny 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 104/60 (45) LCTB 104/80 (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
100 A - - - 1,5 VA - - - -
120 A - - - 2,5 VA - - - -
125 A - - - 2,5 VA - - - -
150 A - - 2,5 VA 2,5 VA - - - -
200 A - - 5 VA 5 VA - - - 1,5 VA
250 A - 1,5 VA 7,5 VA 10 VA - - 1,5 VA 2,5 VA
300 A 1,5 VA 2,5 VA 10 VA 12,5 VA - - 2,5 VA 7,5 VA
400 A 2,5 VA 3,75 VA 10 VA 15 VA - 1,5 VA  5 VA 10 VA
500 A 3,75 VA 7,5 VA 15 VA 15 VA - 1,5 VA 5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA - 2,5 VA 7,5 VA 12,5 VA
750 A 5 VA 15 VA 20 VA 30 VA 5 VA 5 VA 10 VA 15 VA
800 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 10 VA 15 VA
1000 A 10 VA 20 VA 30 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1200 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1250 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1500 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1600 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
2000 A - - - - 10 VA 15 VA 20 VA 30 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 104/60 (45) 100/5A, 1.5VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 140


Właściwości

  LCTB 140/80 (45) LCTB 140/100H (45) LCTB 140/100V (45) LCTB 140/130V (45)
Średnica otworu Ø 72 mm  Ø 86 mm Ø 86 mm -
Szyna 80 x 30 mm,
2 x 60 x 25 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 70 x 130 mm
Głębokość 45 mm 45 mm 51 mm 45 mm
Szerokość 140 mm 140 mm 140 mm 140 mm
Prąd pierwotny 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A
Prąd wtórny 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa dokładności 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1


Dane techniczne

Typ przekładnika LCTB 140/80 (45) LCTB 140/100H (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
200 A - - 2,5 VA 5 VA - - 1,5 VA 3,75 VA
250 A - - 5 VA 10 VA - - 2,5 VA 5 VA
300 A - 1,5 VA 7,5 VA 15 VA - - 3,75 VA 7,5 VA
400 A - 2,5 VA 10 VA 20 VA - 1,5 VA 7,5 VA 10 VA
500 A 2,5 VA 5 VA 15 VA 30 VA - 2,5 VA 10 VA 12,5 VA
600 A 3,75 VA 7,5 VA 15 VA 30 VA 2,5 VA 3,75 VA 10 VA 15 VA
750 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
800 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
1000 A 10 VA 15 VA 30 VA 60 VA 5 VA 10 VA 15 VA 20 VA
1200 A 12,5 VA 15 VA 30 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1250 A 12,5 VA 30 VA 60 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1500 A 15  VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 30 VA
1600 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 45 VA
2000 A 15 VA 30 VA 60 VA 60 VA 15 VA 45 VA 45 VA 45 VA
2500 A - - - - 15 VA 45 VA 45 VA 45 VA
3000 A - - - - 15 VA 60 VA 60 VA 60 VA
4000 A - - - - - 60 VA 60 VA 60 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



Dane techniczne
Typ przekładnika LCTB 140/100V (45) LCTB 140/130V (45)
Klasa dokładności 0,2S 0,2 0,5 1 0,2 0,5 1
Prąd pierwotny Moc przekładnika
200 A - - 1,5 VA 3,75 VA - - -
250 A - - 2,5 VA  5 VA - - -
300 A - - 3,75 VA 7,5 VA - - -
400 A - 1,5 VA 10 VA 10 VA - 3,75 VA 5 VA
500 A - 2,5 VA 10 VA 12,5 VA - 3,75 VA 5 VA
600 A 2,5 VA 3,75 VA 12,5 VA 15 VA - 3,75 VA 5 VA
750 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
800 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
1000 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 10 VA
1200 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1250 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1500 A 15 VA 20 VA 30 VA 30 VA 10 VA 15 VA 15 VA
1600 A 15 VA 20 VA 45 VA 45 VA 10 VA 15 VA 15 VA
2000 A 15 VA 30 VA 45 VA 45 VA 15 VA 20 VA 20 VA
2500 A 15 VA 30 VA 45 VA 45VA 15 VA 20 VA 20 VA
3000 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA
4000 A - - - - 15 VA 20 VA 20 VA
5000 A - - - - 15 VA 20 VA 20 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania



LCTB 225


Właściwości

 LCTB 225/125 (50)LCTB 225/167 (50)Szyna123 x 92 mm166 x 65 mmGłębokość50 mm50 mmSzerokość225 mm225 mmPrąd pierwotny600 A...6000 A1000 A...7500 APrąd wtórny1 A,  5 A1 A,  5 AKlasa dokładności0,2S; 0,2; 0,5; 10,2S; 0,2; 0,5; 1

Dane techniczne

Typ przekładnika LCTB 225/125 (50) LCTB 225/167 (50)
Klasa dokładności 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Moc przekładnika
600 A - 5 VA  5 VA 10 VA - - - -
750 A - 5 VA 10 VA 10 VA - - - -
800 A - 5 VA 10 VA 10 VA - - - -
1000 A 5 VA 10 VA 10 VA 15 VA - 3,75 VA 5 VA 10 VA
1200 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1250 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1500 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
2000 A 10 VA 10 VA 15 VA 30 VA 7,5 VA 10 VA 30 VA 30 VA
2500 A 10 VA 15 VA 30 VA 30 VA 10 VA 15 VA 30 VA 45 VA
3000 A 10 VA 15 VA 30 VA 60 VA 10 VA 15 VA 30 VA 45 VA
4000 A 15 VA 30 VA 45 VA 60 VA 10 VA 15 VA 30 VA 45 VA
5000 A 15 VA 30 VA 100 VA 100 VA 15 VA 20 VA 30 VA 45 VA
6000 A 15 VA 60 VA 100 VA 100 VA 15 VA  20 VA 30 VA 45 VA
7500 A - - - - 15 VA 20 VA 30 VA 45 VA


Zamawianie

Należy podać: typ przekładnika / prąd pierwotny / prąd wtórny / moc / klasa dokładności
Przykład zamówienia: LCTB 225/125 (50) 600/5A, 10VA, kl. 1
Istnieje możliwość zakupu przekładników ze świadectwem wzorcowania

Kevésbé
Olvass tovább
Hozzászólások (0)
