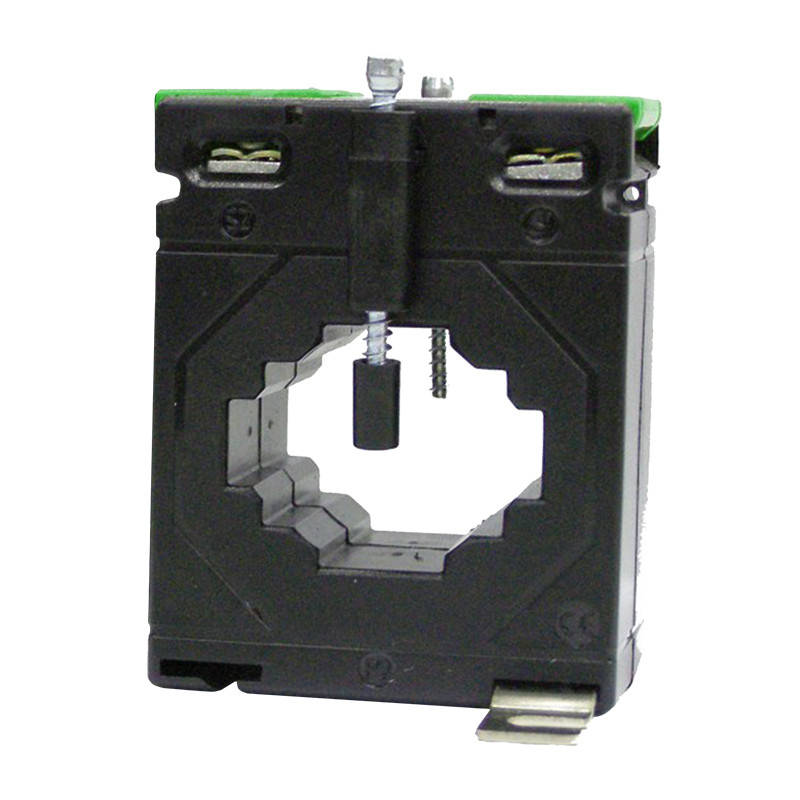

Transformatoare LCTB cu o gaură pentru o șină sau un cablu

Transformatoarele de curent sunt utilizate pentru a măsura curentul alternativ atunci când valoarea sa este prea mare pentru metodele de măsurare directă. Transformatorul asigură o izolare galvanică între circuitele primare și secundare. În circuitul secundar apare un semnal proporțional cu cel care curge în circuitul primar.
Transformatoarele din seria LCTB conțin o gaură prin care pot fi trase atât bara de bare cât și cablul. Sunt disponibile în multe configurații, permit chiar și măsurarea curentului din două autobuze.

Caracteristici:

• O gamă largă de clase de măsurare (0,2S, 0,2, 0,5, 1)
• O gamă largă de curenți de intrare, dimensiuni de cablu / bară de bus
• Diferite metode de montare (șină DIN, ghidaj, șină)
• Capacele de racord adaptate pentru sigilare

Proprietăţi   Tp   LCTB 45/21 (40) Diametrul găurii Ø 20 mm Atelă 20 x 10 mm Adâncime 40 mm Lățime 45 mm Curentul primar 50 A...400 A Curent secundar 1 A,  5 A Clasa de precizie 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 45/21 (40) 100 / 5A, 3.75VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]:

LCTB 45/21 (40)

Proprietăţi   Tip   LCTB 50/21 (30) LCTB 50/30 (30) LCTB 50/21 (50) LCTB 50/30 (50) Diametrul găurii  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm Atelă 20x10mm 30x10 mm, 20x15 mm 20x20mm, 2x20x10mm 20x10 mm 30x10 mm, 20x15 mm 20x20mm, 2x20x10mm Adâncime 31 mm 31 mm 51 mm 51 mm Lățime 50 mm 50 mm 50 mm 50 mm Curentul primar 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A Curent secundar 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A Clasa   precizie 0,5; 1 0,5; 1 0,5; 1 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 50/21 (50) 100 / 5A, 5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]:

LCTB 50/21 (30)	LCTB 50/30 (30)

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 50/21 (50) 100 / 5A, 5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]:

LCTB50/21 (50)	LCTB 50/30 (50)

Proprietăţi   Tip   LCTB  62/20 (40) LCT B 62/30 (40) LCT B 62/30 (50) LCT B 62/40 (40) Diametrul găurii - Ø 30 mm Ø 30 mm Ø 31 mm Atelă 20x12 mm, 2x15x6 mm 30x10 mm,  2x25x10 mm 30x10 mm, 2x25x10 mm   40x10 mm, 2x30x10 mm Adâncime 40 mm 40 mm 50 mm 40 mm Lățime 62 mm 62 mm 62 mm 62 mm Curentul primar 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A Curent   Secundar 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A Clasa   precizie 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 62/40 (40) 100 / 5A, 1VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]:

LCTB 62/20 (40)	LCTB 62/30 (40)

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 62/40 (40) 100 / 5A, 1VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]:

LCTB 62/30 (50)	LCTB 62/40 (40)

Proprietăţi   Tip   LCT B 74/20 (45) LCT B 74/30 (45) LCT B 74/40 (45) LCT B 74/50 (45) Diametrul găurii Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm Atelă 20x10 mm 30x15 mm,  2x20x10 mm 40x11 mm, 2x30x15 mm 50x12 mm 2x40x10 mm Adâncime 45 mm 45 mm 45 mm 45 mm Lățime 74 mm 74 mm 74 mm 74 mm Curent   asigurat 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A Curent secundar 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A Clasa   precizie 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 74/50 (45) 100 / 5A, 1.5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 74/20 (45)	LCTB 74/30 (45)

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 74/50 (45) 100 / 5A, 1.5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 74/40 (45)	LCTB 74/50 (45)

Proprietăţi   Tip   LCTB 86/40 (45) LCTB 86/50 (45) LCTB  86/60 (45) Diametrul găurii Ø 36 mm  Ø 46 mm Ø 51 mm Atelă 40 x 10 mm,  2 x 30 x 15 mm 50 x 12 mm 2 x 40 x 15 mm 60 x 12 mm 2 x 50 x 15 mm Adâncime 45 mm 45 mm 45 mm Lățime 86 mm 86 mm 86 mm Curentul primar 50 A...1000 A 100 A...1250 A 100 A...1600 A Curent secundar 1 A,  5 A 1 A,  5 A 1 A,  5 A Clasa de precizie 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 86/50 (45) 100 / 5A, 1.5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 86/40 (45)	LCTB 86/50 (45)	LCTB 86/60 (45)

Proprietăţi   Tip   LCTB 100/100V (45) LCTB 100/130V (45) Atelă 41 x 103 mm 38 x 128 mm Adâncime 45 mm 45 mm Lățime 100 mm 100 mm Curentul primar 400 A...2500 A 400 A...3200 A Curent secundar 1 A, 5 A 1 A, 5 A Clasa de precizie 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Exemplu de comandă: LCTB 100 / 130V (45) 400 / 5A, 2.5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 100/100V (45)	LCTB 100/130V (45)

Proprietăţi   Tip   LCTB 104/60 (45) LCTB 104/80 (45) Diametrul găurii Ø 54 mm  Ø 65 mm Atelă 60 x 12 mm, 2 x 50 x 15mm, 2 x 40 x 20 mm 80 x 12 mm, 2 x 60 x 15 mm, 2 x 50 x 25 mm Adâncime 45 mm 45 mm Lățime 104 mm 104 mm Curentul primar 100 A...1600 A 200 A...2000 A Curent secundar 1 A,  5 A 1 A,  5 A Clasa de precizie 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Exemplu de comandă: LCTB 104/60 (45) 100 / 5A, 1.5VA, cl. 1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 104/60 (45)	LCTB 104/80 (45)

Proprietăţi   Tip   LCTB 140/80 (45) LCTB 140/100H (45) LCTB 140/100V (45) LCTB 140/130V (45) Diametrul găurii Ø 72 mm  Ø 86 mm Ø 86 mm - Atelă 80 x 30 mm, 2 x 60 x 25 mm 100 x 30 mm, 2 x 80 x 25 mm, 2 x 70 x 30 mm 100 x 30 mm, 2 x 80 x 25 mm, 2 x 70 x 30 mm 70 x 130 mm Adâncime 45 mm 45 mm 51 mm 45 mm Lățime 140 mm 140 mm 140 mm 140 mm Curentul primar 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A Curent secundar 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A Clasa   precizie 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 140 / 100H (45) 200 / 5A, 3.75VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 140/80 (45)	LCTB 140/100H (45)

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTB 140 / 100H (45) 200 / 5A, 3.75VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrareb

Dimensiuni [mm]

LCTB 140/100V (45)	LCTB 140/130V (45)

Proprietăţi   Tip   LCTB 225/125 (50) LCTB 225/167 (50) Atelă 123 x 92 mm 166 x 65 mm Adâncime 50 mm 50 mm Lățime 225 mm 225 mm Curentul primar 600 A...6000 A 1000 A...7500 A Curent secundar 1 A,  5 A 1 A,  5 A Clasa de precizie 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1

Date tehnice:

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Exemplu de comandă: LCTB 225/125 (50) 600 / 5A, 10VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare

Dimensiuni [mm]

LCTB 225/125 (50)	LCTB 225/167 (50)
