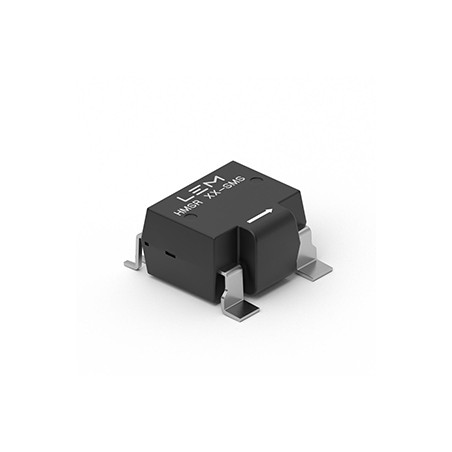

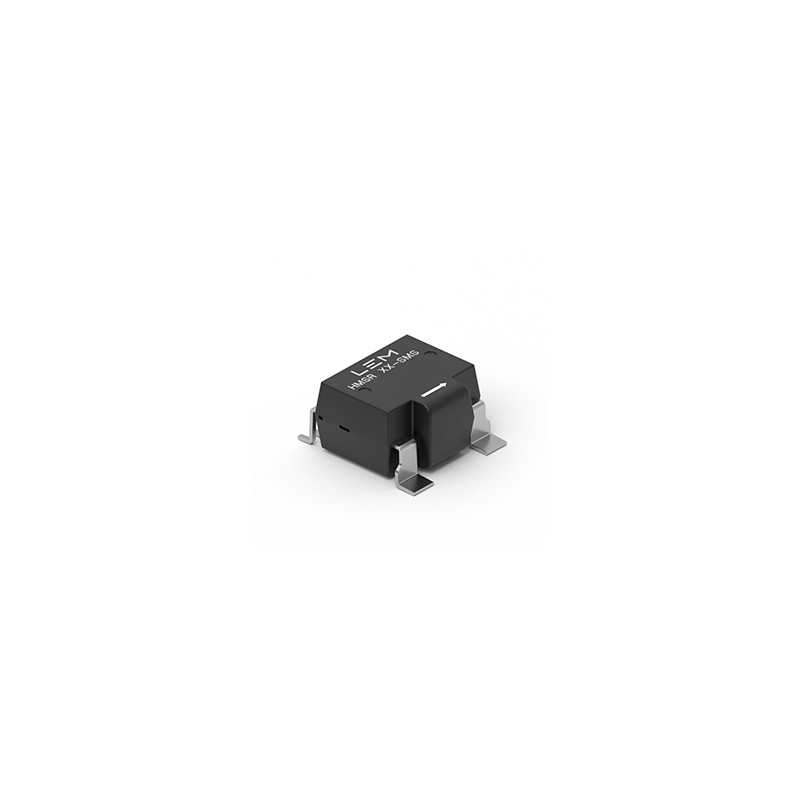

HMSR 15-SMS áramátalakító
HMSR 15-SMS áramátalakító

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LEM

HMSR 15-SMS áramátalakító

  • HMSR 15-SMS
  • Accuracy 1.25
  • Prąd znamionowy (A) 15
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] 5
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] SMD
  • Alkalmazás Meghajtások/Megújuló energia
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -40
  • Maximális üzemi hőmérséklet [°C] 125
  • Frekvenciaátvitel (-3dB) [kHz] 300
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia nyitott

Leírás

A HMSR a LEM erősen szigetelt integrált áramérzékelőinek új generációja. Ez a termékcsalád robusztus, kompakt és nagy pontosságú megoldást kínál egyen- és váltakozó áramok mérésére minden nagy igényű kapcsolóüzemű teljesítményalkalmazásban, kereskedelmi és ipari alkalmazásokban. A HMSR egy mikromagos, nyílt hurkú érzékelő megerősített szigeteléssel és túláramérzékeléssel (felhasználó által konfigurálható és gyárilag beállított). Ezek a tulajdonságok alkalmassá teszik az eszközt nagyfeszültségű alkalmazásokhoz, amelyek nagy pontosságot és erős külső térérzékenységet igényelnek. Az elsődleges vezető (1. és 8. érintkező) nagyon alacsony elektromos ellenállással rendelkezik, és dedikált érintkezőfelületekkel rendelkezik, amelyek a nagy túlfeszültségű áramok, például villámcsapások ellenállására szolgálnak. A HMSR a készülék réz elsődleges útvonalán folyó áram által generált mágneses mezőt méri. A mikromagos mágneses mag használatának köszönhetően a HMSR immunis a külső mezőkre, így az eszköz jól alkalmas nagy interferenciájú teljesítményelektronikai alkalmazásokhoz. A primer (1. és 8. láb) és a szekunder (9. és 15. láb) közötti megerősített szigetelés kis méretű, költséghatékony megoldást kínál a HSMR számára a nagyoldali áramméréshez az ellenállásos szigetelési megoldásokhoz képest.

Főbb jellemzők

  • Többtartományú nyílt hurkú árammérő adapter
  • Feszültségkimenet
  • Kettős túláramérzékelés
  • Egyetlen +5 V-os tápellátás
  • Galvanikus szigetelés az elsődleges és a szekunder áramkörök között
  • Alacsony energiafogyasztás
  • Kompakt kialakítás SMT szereléshez
  • Gyárilag kalibrált
  • Széles sávszélesség, ultraalacsony veszteségű mágneses mag
  • Alacsony profil: h=6 mm
  • Kis helyigény
  • Alacsony elektromos ellenállás 0,76 mΩ
  • Megerősített szigetelés
  • Magas felbontás
  • Nagyfokú immunitás a külső interferenciákkal szemben
  • Villámimpulzus áram ≤ 20kA

Alkalmazások

  • Kis meghajtók
  • HVAC inverterek
  • Eszközök
  • Napelemes inverterek

Műszaki adatok

Paraméter Érték
Maximális tápfeszültség 8V
Maximális tápfeszültség (működés közben; -40÷125°C) 6,5V
Elektrosztatikus kisülési feszültség (HBM) 2kV
Elektrosztatikus kisülési feszültség (CDM) 500V
Maximális kimeneti áramforrás 25mA
Maximális bemeneti áram 50mA
Maximális csatlakozási hőmérséklet 150°C
Működési Hőmérséklet -40÷125°C
Tárolási hőmérséklet -55÷165°C
Súly 1,4 g
Névleges primer áram Ip 15A
Primer áram mérési tartomány ±25A
Belső referenciafeszültség Ip=0 esetén 2,5V
Egyenáramú tápegység Feszültség 5V
Egyenáram-felvétel 20mA
Névleges érzékenység 80 mV/A (800mV névleges áram esetén)
Hibaérzékenység ±0,75%
