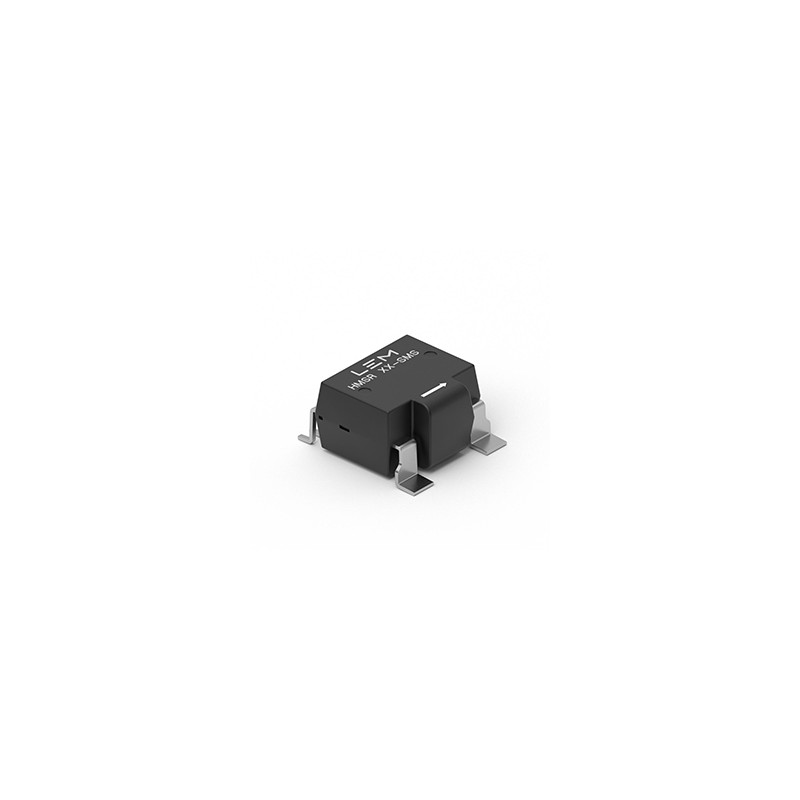

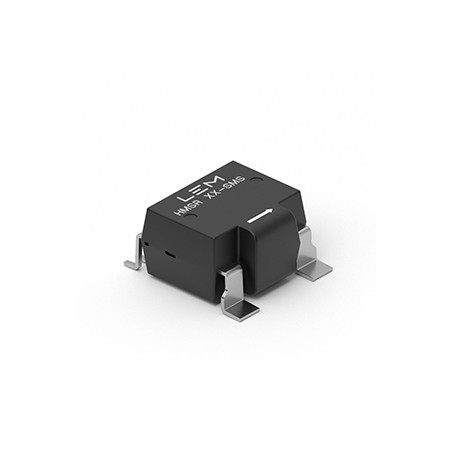

HMSR 15-SMS srovės keitiklis
HMSR 15-SMS srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HMSR 15-SMS srovės keitiklis

  • HMSR 15-SMS
  • Tikslumas 1.25
  • Nominali srovė (A) 15
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] SMD
  • Programėlė Pavaros / Atsinaujinanti energija
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 125
  • Dažnio atsakas (-3dB) [kHz] 300
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas

HMSR yra naujos kartos stipriai izoliuoti integruoti srovės jutikliai iš LEM. Ši gaminių šeima siūlo tvirtą, kompaktišką ir labai tikslų sprendimą nuolatinės ir kintamosios srovės matavimui visose itin reikliose perjungimo galios sistemose, skirtose komercinėms ir pramoninėms reikmėms. HMSR yra mikrošerdies atviros kilpos jutiklis su sustiprinta izoliacija ir viršsrovės aptikimu (konfigūruojamas vartotojo ir nustatomas gamykloje). Dėl šių savybių šis prietaisas tinka aukštos įtampos taikymams, kuriems reikalingas didelis tikslumas ir stiprus atsparumas išoriniams laukams. Pirminis laidininkas (1 ir 8 kontaktai) turi labai mažą elektrinę varžą ir specialius kontaktus, skirtus atlaikyti dideles viršįtampių sroves, pvz., žaibo smūgius. HMSR matuoja magnetinį lauką, kurį sukuria srovė, tekanti prietaiso variniu pirminiu keliu. Dėl mikrošerdies magnetinės šerdies naudojimo HMSR yra atsparus išoriniams laukams, todėl prietaisas puikiai tinka galios elektronikos taikymams, kuriuose yra daug trukdžių. Sustiprinta izoliacija tarp pirminės (1 ir 8 kontaktai) ir antrinės (9–15 kontaktai) suteikia HSMR mažą, ekonomišką sprendimą didelės srovės matavimui, palyginti su varžiniais izoliacijos sprendimais.

Pagrindinės savybės

  • Daugiajuostis atviros kilpos srovės keitiklis
  • Įtampos išėjimas
  • Dvigubas viršsrovės aptikimas
  • Vienas +5 V maitinimas
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • Mažos energijos sąnaudos
  • Kompaktiškas dizainas SMT montavimui
  • Gamykloje kalibruotas
  • Platus pralaidumas, itin mažų nuostolių magnetinė šerdis
  • Žemas profilis: aukštis = 6 mm
  • Mažas matmuo
  • Maža elektrinė varža 0,76 mΩ
  • Sustiprinta izoliacija
  • Aukštas skiriamoji geba
  • Didelis atsparumas išoriniams trukdžiams
  • Žaibo impulso srovė ≤ 20kA

Taikymas

  • Mažos pavaros
  • HVAC keitikliai
  • Įrenginiai
  • Saulės keitikliai

Techniniai duomenys

Parametras Reikšmė
Maksimali maitinimo įtampa 8V
Maksimali maitinimo įtampa (veikiant; -40÷125°C) 6,5 V
Elektrostatinės iškrovos įtampa (HBM) 2 kV
Elektrostatinės iškrovos įtampa (CDM) 500 V
Didžiausia išėjimo srovė 25 mA
Didžiausia įėjimo srovė 50 mA
Didžiausia jungties temperatūra 150 °C
Darbinė Temperatūra -40÷125°C
Laikymo temperatūra -55÷165°C
Svoris 1,4 g
Nominali pirminė srovė Ip 15 A
Pirminės srovės matavimo diapazonas ±25 A
Vidinė etaloninė įtampa, kai Ip=0 2,5 V
Nuolatinės srovės maitinimas Įtampa 5 V
Nuolatinės srovės suvartojimas 20 mA
Nominalus jautrumas 80 mV/A (kai nominali srovė 800 mV)
Klaidos jautrumas ±0,75 %
