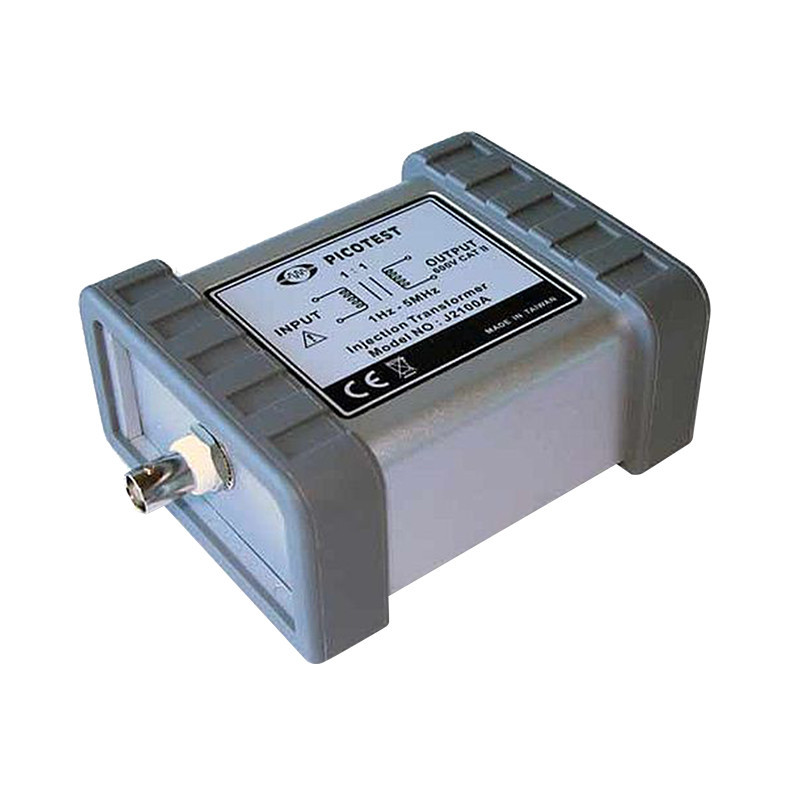

J2100A – Beáramlási transzformátor

A mérőtranszformátorok jelenleg a leggyakoribb módszert jelentik a vektoráramkör-analizátorok és a vizsgált eszköz összekapcsolására. Az ilyen eszközt leggyakrabban a vezérlőhurok stabilitásának ellenőrzésére használják. Egy ilyen transzformátor célja, hogy a mérési jelet a vezérlőhurokba juttassa anélkül, hogy az befolyásolná annak teljesítményét. Ennek a célnak az eléréséhez a transzformátort leválasztják. Ez lehetővé teszi a nagyobb feszültségű rendszerekben, például a teljesítménytényező-korrekciós (PFC) rendszerekben való alkalmazását is, ahol az üzemi feszültség jellemzően közel 400 V DC. A Bode 100 mérési bemeneteinek maximális értékeit meghaladó mérési feszültségeket speciális szondákkal kell csillapítani.

A mérőtranszformátor hasznos sávszélessége jelentősen nagyobb, mint a 3 dB-es határérték. Ez azért van, mert maga a transzformátor nem vesz részt a mérésben, ami azt a hamis benyomást kelti, hogy nincs rá szükség a mérőáramkörben.

A transzformátor sávszélessége erősen függ a mérési ellenállástól. A Bode 100 és a legtöbb áramkör-analizátor 50Ω feszültségforrás kimeneti impedanciát biztosít. Ezt az impedanciát feltételezve az optimális érzékelő ellenállás értéke 5Ω. Ez az érték jelentősen csillapítja a befecskendezett jelet, ami általában előnyös, mert kiküszöböli a Bode 100 használatával járó gyakori hibát: a túl széles jelek használatát. További előny, hogy az eszköz állandóan csatlakoztatva maradhat a vizsgált áramkörhöz, így könnyebb az analizátort az áramkörhöz csatlakoztatni anélkül, hogy meg kellene szakítani a mérőáramkör működését.

Főbb jellemzők

• Az 1 Hz-es mély sáv lehetővé teszi a PFC szabályozók tesztelését
• Az 5 MHz-es magas sáv elegendő a legtöbb szabályozó és tápegység teszteléséhez
• Alacsony torzítás és minimális hatás a hurokra
• Az 5Ω-os mérőellenállás minimális hatást biztosít a hurokra
• A mérőjel csillapítása megfelelő jelerősséget biztosít
• 23 oktávos tartomány

Névleges specifikációk

Frekvenciaátvitel

Bekötési rajz
