Gyártó: Galltec Mela Sensortechnik

Mérőelemek és modulok

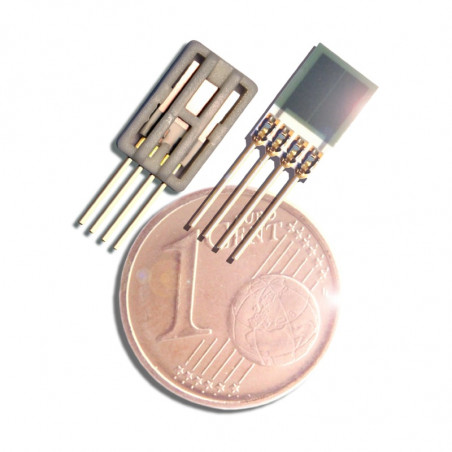

Miniaturowy czujnik wilgotności i temperatury


Miniaturowe czujniki wilgotności serii calHT są wykorzystywane do pomiaru wilgotności względnej i temperatury w powietrzu i innych nie agresywnych gazach. Czujnik jest zbudowany w oparciu o pojemnościowy element pomiarowy MELA z dobrą dynamiką, długoterminową stabilnością oraz odpornością na kondensację.

Pomimo małych rozmiarów, tylko 5x8mm, seria calHybrid oferuje całkowicie skalibrowany czujnik wilgotności i temperatury z analogowym wyjściem 0...1V lub z wyjściem cyfrowym zgodnym z I 2 C.

Czujniki serii calHybrid są doskonałym wyborem dla producentów OEM np. w przemyśle samochodowym.



Dane techniczne

Wilgotność względna:
Zakres pomiarowy 0 ... 100 % rh
Rozdzielczość: 0,5 %rh
Dokładność: ±2 %rh 05„.35°C 25...85 %rh)
±3 %rh (15...35°C, 5...25 %rh oraz 85...95 %rh)
Dodatkowy błąd ±0,1 % rh/K przy t35°C
Temperatura:
Zakres pomiarowy: patrz tabela
Rozdzielczość 0.1°C
Dokładność 0.5 K @ 25°C ±1 cyfra (patrz wykres)
Ogólne:
Napięcie zasilania: 5...30 V DC
Sygnał wyjściowy: calHT01/1, calHT01/2: 2 x 0...1 V (przy RL 3 1 MΩ)
calHT 06/1, calHT 06/2: cyfrowe (zgodne z I2C)
Temperatura składowania 65 ... 150°C
Temperatura pracy 40 ... 85°C
Pobór prądu < 1 mA


Typ Zakres pomiarowy
[°C]		 Oznakowanie
calHT01-0100(.R) 0...100 Zielone
calHT01-3070(.R) -30...70 Czarne
calHT01-2080(.R) -20..80 Czerwone
calHT01-4060(.R) -40...60 Żółte
calHT06-4085(.R) -40...85 Białe

Uwaga
Inne zakresy pomiarowe na zapytanie.





Dokładność temperaturowa miniaturowego
czujnika wilgotności typu calHT 01/1
oraz calHT 06/1 (kalibracja 1-punktowa)

Dokładność temperaturowa miniaturowego
czujnika wilgotności typu calHT 01/2
oraz calHT 06


Wymiary [mm]



Dane specjalne - calHybrid calHT06 (sygnał wyjściowy zgodny z I2 C) - komenda wysyłana przez mikrokontroler do odczytania 1 bajtu

S 1 0 0 1 0 0 0 0 A 0 0 0 0 C
4		 C
3		 C
2		 C
1		 A P
R/W


Żądanie danych zgodne z komendą kontrolną oraz odczyt

S 1 0 0 1 0 0 0 1 A D
7		 D
6		 D
5		 D
4		 D
3		 D
2		 D
1		 D
0		 N
A		 P
S Start R/W
P Stop
A Potwierdza   z czujnika
N/A Brak potwierdzenia


C
4		 C
3		 C
2		 C
1
0 0 0 0 Odczyt wilgotności
0 0 1 0 Odczyt temperatury Bajt 1
0 0 1 1 Odczyt temperatury Bajt 2


D
7		 D
6		 D
5		 D
4		 D
3		 D
2		 D
1		 D
0
0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 Odczyt wilgotności
0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 Odczyt temperatury Bajt 1
X X X X 0/1 0/1 0/1 0/1 Odczyt temperatury Bajt 2

X niewykluczone
wilgotność = dziesiętna wartość wilgotności * 0,5
temperatura = (dziesiętna wartość temp. * 0,125) -40 (dziesiętna wartość DV Temp. =DV Bajt 1 + DV Bajt 2* 256)



Protokół szeregowy

Symbol Parametr Minimum Maksimum Jednostka
t BUF czas wolny pomiędzy startem/zatrzymaniem BUS 4,7   μs
t D:SU czas konfiguracji danych 250   ns
t D:HD czas przechowywania danych 50   ns
t ST:HD rozpoczęcie przechowywania danych 4   μs
t ST:SU rozpoczęcie konfiguracji danych 4,7   μs
t SCL:L "niski" czas SCL 4,7   μs
t SCL:H "wysoki" czas SCL 4   μs
f SCL częstotliwość SCL   100 kHz
t r "niski/wysoki" czas SDA, SCL   1 μs
t f "wysoki/niski" czas SDA, SCL   0,3 μs
t STO:SU zakończenie konfiguracji danych 4   μs
t SP szerokość wzniesień impulsowych, które mają być stłumione przez filtr wejściowy   100 ns
CL obciążenie pojemnościowe SDA, SCL BUS (wewnętrzne podciąganie 120 kW)   10 pF
t MUPD aktualizacja wartości pomiarowych   40 ms
t SMPL okres próbkowania konwertera DA 2 6 ms


Charakterystyka sygnału przy 25o C oraz 3,3 V I2 C magistrali napięciowej




Elementy pomiarowe wilgotności i temperatury

Elementy pomiarowe MELA są stosowane do pomiaru wilgotności względnej w powietrzu i innych nieagresywnych gazach przy zachowaniu zasad pomiarowych dla elementu pojemnościowego. Na szklistą ceramiczną płytkę naniesiony jest system elektrod i czułej na wilgoć warstwy polimerowej. Warstwa ta stanowi kondensator reagujący na wilgoć, którego pojemność daje pogląd na wilgotność względną otoczenia. Wykonywanych jest kilka typów elementów pomiarowych z różnymi strukturami warstwy i innymi wymiarami. Typy te różnią się głównie warunkami wpływu zewnętrznej rezystancji i pojemnością. Pozwala to na zastosowanie ich w wielu różnych aplikacjach. Wszystkie elementy pomiarowe posiadają bardzo dobre własności dynamiczne, wykazują długoterminową stabilność i są wodoodporne, co oznacza że element jest odporny na efekt powstawania rosy. Elementy pomiarowe FE09/4 to tanie, niewielkich rozmiarów czujniki nadające się do wielu różnych aplikacji, są one również dostępne z koszykami ochronnymi (FE09.R/4). Elementy pomiarowe FE09, to wszechstronne czujniki dostępne również w koszykach ochronnych (FE09.R/2). Jedyną różnicą pomiędzy elementem FE09/1 i elementem FE09/2 jest podwójna struktura warstwowa, która czyni go bardziej odpornym na uszkodzenia mechaniczne. Są one dostępne również jako FE09.R/1 czyli wraz z koszykiem ochronnym.



Instrukcja użytkowania

Nigdy nie wolno dotykać aktywnej części bardzo czułego czujnika. Należy używać bardzo niskiego napięcia podczas lutowania elementu (temperatura lutowania 240°C, czas lutowania 2 sekundy). Należy oczyścić element pomiarowy delikatnie zdmuchując wszelkie pozostałości z montażu, można również przepłukać element w wodzie destylowanej. Nie wpływa to na charakterystykę czujnika, jednak dokładne pomiary mogą być dokonywane dopiero po całkowitym wysuszeniu elementu. Dotyczy to również sytuacji w której powstanie na elemencie rosa.



Typ FE 09/1, FE 09.R/1
FE 09/2, FE09.R/2		 FE 09/4
FE 09.R/4
Zakres działania 0...100%rh 0...100%rh
Temperatura działania FE09/X -60...200°C -60...200°C
Temperatura działania FE09.R/X -40...110°C -40...110°C
Pojemność podstawowa 135±10pF 115±15pF
Zmiana pojemności 0,3±0,05pF/%rh 0,27±0,08pF/%rh
Dopuszczalne napięcie maks. 3V bez DC maks. 3V bez DC
Częstotliwość pomiarowa  5...200kHz 5...200kHz
Współczynnik strat <0,03 (przy 10kHz) <0,03 (przy 50kHz)
Czas reakcji (T90) 10s 10s
Histereza (MR 5...95%rh) <1,5%rh <1,5%rh
Liniowość (MR 5...95%rh) <1,5%rh <1,5%rh
Stabilność długoterminowa <1%rh/a <1%rh/a


Zakres działania



FE 09/1, FE 09.R/1 FE 09/2, FE 09.R/2
 FFE 09/4, FE 09.R/4


Test na substancje niszczące

Substancja robocza stężenie
NH3 (tylko na krótki czas) 100 ppm (2 x MAK)
N2S 20 ppm (2 x MAK)
SO2 3,7 ppm (10 x MAK)
No2 1,0 ppm (10 x MAK)
O2 0,6 ppm (10 x MAK)
Cl2 brak wpływu


Zależność temperaturowa

Poniższy algorytm może być użyty do wyliczenia zależności temperaturowej elementu pomiarowego.
K = [A+a(T - 25)] Σ bi . T i
K = wartość skorygowana
A = sygnał wyjściowy (0...100%)
T = temperatura(ºC)
bi = 6*10-4
a = 0,04 (dla T≥25ºC)
a = 0 ( dla T<25ºC)
b0 = 0,98125
b2 = 6*10-6



Wymiary - (wymiary w nawiasach odnoszą się do typów FE09/2 i FE09.R/2)


Typ FE 09/1, FE09/2
 Typ FE 09.R/1, FE09.R/2
 Typ FE 09/4
 Typ FE 09.R/4
