Manufacturer: Galltec Mela Sensortechnik

Measurement elements and modules

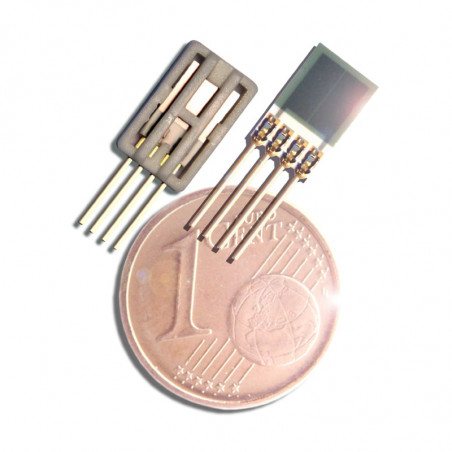

Miniature Humidity/Temperatur-Sensor calHT

MELA® miniature humidity sensors in the calHT series are used for measuring relative humidity and temperature
in air and other non-aggressive gases. The sensors are based on the capacitive MELA® sensor element with its good
dynamic performance and high long-term stability.
Despite its small size of only 5 x 8 mm the calHT offers a complete calibrated humidity-temperature sensor available
with analogue output 0 ... 1 V or as digital sensor with output similar to I2C.
Therefore the calHT is an excellent choice for a large number of OEM applications e. g. in the consumer goods industry.The sensors can also be supplied with a protective frame as a grip protector.

Technical Data:

Relative Humidity
- measuring range 0 ... 100 % rh
- resolution 0,5 %rh
- accuracy ±2 %rh 05„.35°C 25...85 %rh)
  ±3 %rh (15...35°C, 5...25 %rh and 85...95 %rh)
- Additional error ±0,1 % rh/K @t35°C
Temperature
- measuring ranges see table
- resolution 0.1°C
-accuracy 0.5 K @ 25°C ±1 digit
digit(see diagram)

General:
- operating voltage 5...30 V DC
- output signal:
calHT01/1, calHT01/2 2 x 0...1 V (przy RL 3 1 MΩ)
calHT 06/1, calHT 06/2 digit  (compatible with I2C)
- storage temperature - 65 ... 150°C
- working temperature - 40 ... 85°C
- power consumption < 1 mA

Type Measuring range
[°C]		 Labelling
calHT01-0100(.R) 0...100 Green
calHT01-3070(.R) -30...70 Black
calHT01-2080(.R) -20..80 Red
calHT01-4060(.R) -40...60 Yellow
calHT06-4085(.R) -40...85 White




Temperature accuracy of calHT 01 and calHT 06 series Temperature accuracy of calHT 01 and calHT 06 series

Dimensions [mm]

Especially for Sensor calHT06 (similar to I2C-output)
Microcontroller sends command for read-out of one byte
S 1 0 0 1 0 0 0 0 A 0 0 0 0 C
4		 C
3		 C
2		 C
1		 A P
R/W




Microcontroller requests data byte according control command and reads out

S 1 0 0 1 0 0 0 1 A D
7		 D
6		 D
5		 D
4		 D
3		 D
2		 D
1		 D
0		 N
A		 P
S Start
R/W
P Stop
A Acknowledge     from sensor
N/A No Acknowledge
C
4		 C
3		 C
2		 C
1
0 0 0 0 Read-Out Humidity
0 0 1 0 Read-Out Temperature Byte 1
0 0 1 1 Read-Out Temperature Byte 2

D
7		 D
6

D
5

 D
4		 D
3		 D
2		 D
1		 D
0
0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 Humidity
0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 Temperature Byte 1
X X X X 0/1 0/1 0/1 0/1 Temperature Byte 2
X explicitly put on “0“
Humidity = decimal value humidity * 0.5
Temperature = (decimal value temp.* 0.125)-40
[decimal value DV temp. = DV Byte 1+ (DV Byte 2 AND 15)* 256]

Serial Protocol
Symbol Parameter min max jednostka
tBUF idle period between BUS actions 4,7   μs
tD:SU data set-up time 250   ns
tD:HD data hold time 50   ns
tST:HD start hold time 4   μs
tST:SU start set-up time 4,7   μs
tSCL:L SCL„low" time 4,7   μs
tSCL:H SCL „high" time 4   μs
fSCL SCL frequency   100 kHz
t r SDA, SCL LOW/HIGH time   1 μs
tf SDA, SCL HIGH/LOW time   0,3 μs
tSTO:SU stop set-up time 4   μs
tSP pulse width of spikes to be suppressed by input filter   100 ns
CL capacitive load SDA, SCL BUS (internal pull-up 120 kW)   10 pF
tMUPD update for measurement values   40 ms
tSMPL sampling period DA converter 2 6 ms
Signal characteristics at 25 °C and 3.3 V I2C BUS voltage


ELEMENTY POMIAROWE WILGOTNOŚCI I TEMPERATURY
Elementy pomiarowe MELA są stosowane do pomiaru wilgotności względnej w powietrzu i innych nieagresywnych gazach przy zachowaniu zasad pomiarowych dla elementu pojemnościowego. Na szklistą ceramiczną płytkę naniesiony jest system elektrod i czułej na wilgoć warstwy polimerowej. Warstwa ta stanowi kondensator reagujący na wilgoć, którego pojemność daje pogląd na wilgotność względną otoczenia. Wykonywanych jest kilka typów elementów pomiarowych z różnymi strukturami warstwy i innymi wymiarami. Typy te różnią się głównie warunkami wpływu zewnętrznej rezystancji i pojemnością. Pozwala to na zastosowanie ich w wielu różnych aplikacjach. Wszystkie elementy pomiarowe posiadają bardzo dobre własności dynamiczne, wykazują długotermiową stabilność i są wodoodporne, co oznacza że element jest odporny na efekt powstawania rosy. Elementy pomiarowe FE09/4 to tanie, niewielkich rozmiarów czujniki nadające się do wielu różnych aplikacji, są one również dostępne z koszykami ochronnymi (FE09.R/4). Elementy pomiarowe FE09, to wszechstronne czujniki dostępne również w koszykach ochronnych (FE09.R/2). Jedyną różnicą pomiędzy elementem FE09/1 i elementem FE09/2 jest podwójna struktura warstwowa, która czyni go bardziej odpornym na uszkodzenia mechaniczne. Są one dostępne również jako FE09.R/1 czyli wraz z koszykiem ochronnym.


Instrukcja użytkowania
Nigdy nie wolno dotykać aktywnej części bardzo czułego czujnika. Należy używać bardzo niskiego napięcia podczas lutowania elementu (temperatura lutowania 240°C, czas lutowania 2 sekundy). Należy oczyścić element pomiarowy delikatnie zdmuchując wszelkie pozostałości z montażu, można również przepłukać element w wodzie destylowanej. Nie wpływa to na charakterystykę czujnika, jednak dokładne pomiary mogą być dokonywane dopiero po całkowitym wysuszeniu elementu. Dotyczy to również sytuacji w której powstanie na elemencie rosa.

Typ FE 09/1, FE 09.R/1
FE 09/2, FE09.R/2		 FE 09/4
FE 09.R/4
Zakres działania 0...100%rh 0...100%rh
Temperatura działania FE09/X -60...200°C -60...200°C
Temperatura działania FE09.R/X -40...110°C -40...110°C
Pojemność podstawowa 135±10pF 115±15pF
Zmiana pojemności 0,3±0,05pF/%rh 0,27±0,08pF/%rh
Dopuszczalne napięcie maks. 3V bez DC maks. 3V bez DC
Częstotliwość pomiarowa  5...200kHz 5...200kHz
Współczynnik strat <0,03 (przy 10kHz) <0,03 (przy 50kHz)
Czas reakcji (T90) 10s 10s
Histereza (MR 5...95%rh) <1,5%rh <1,5%rh
Liniowość (MR 5...95%rh) <1,5%rh <1,5%rh
Stabilność długoterminowa <1%rh/a <1%rh/a
ZAKRES DZIAŁANIA

FE 09/1, FE 09.R/1 FE 09/2, FE 09.R/2

FFE 09/4, FE 09.R/4



TEST NA SUBSTANCJE NISZCZĄCE
Substancja robocza stężenie
NH3 (tylko na krótki czas) 100 ppm (2 x MAK)
N2S 20 ppm (2 x MAK)
SO2 3,7 ppm (10 x MAK)
No2 1,0 ppm (10 x MAK)
O2 0,6 ppm (10 x MAK)
Cl2 brak wpływu
ZALEŻNOŚĆ TEMPERATUROWA

Poniższy algorytm może być użyty do wyliczenia zależności temperaturowej elementu pomiarowego.
K = [A+a(T - 25)] Σ bi . T i
K= wartość skorygowana
A= sygnał wyjściowy (0...100%)
T= temperatura(ºC)
bi= 6*10-4
a= 0,04 (dla T≥25ºC)
a= 0 ( dla T<25ºC)
b0= 0,98125
b2= 6*10-6


WYMIARY - (wymiary w nawiasach odnoszą się do typów FE09/2 i FE09.R/2)
Type FE 09/1, FE09/2

Type FE 09.R/1, FE09.R/2


Type FE 09/4

Type FE 09.R/4
