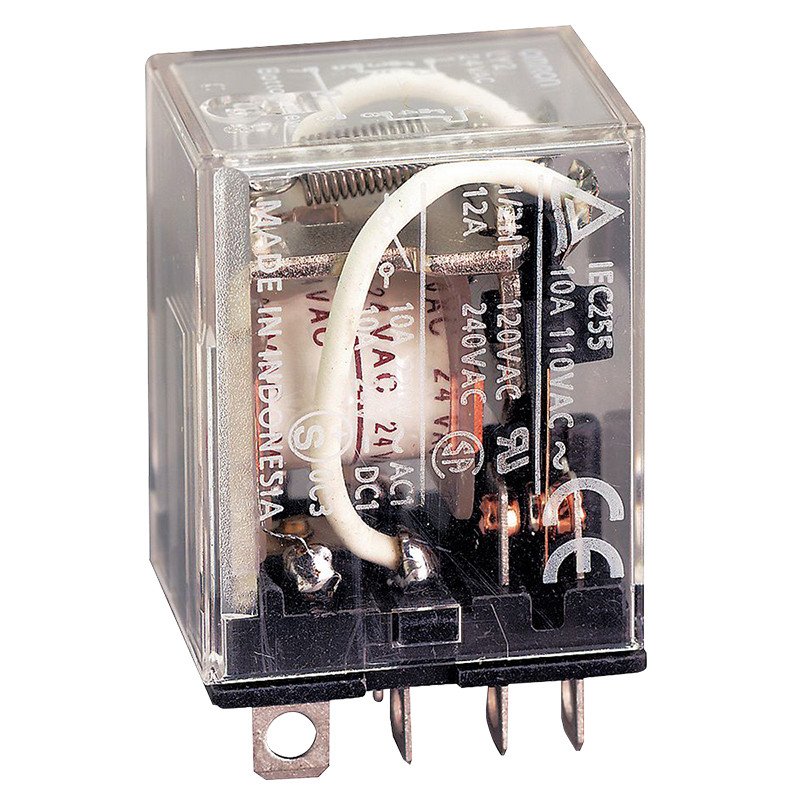

LY sorozatú mini erőátviteli relék
LY sorozatú mini erőátviteli relék

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Omron

LY sorozatú mini erőátviteli relék

Kompaktowy przekaźnik w trwałej obudowie do różnych zastosowań (do 10A). Wytrzymuje chwilowe obciążenia nawet do 40A.



Dane techniczne

Rodzaj wyprowadzeń: wyprowadzenia lutowane, do wtykania w różne podstawki
Zestyki: 2 lub 4 zestyki przełączne
Materiał styków: AgCdO
Obciążenie znamionowe: 10 A przy 240 V AC, 10 A przy 24 V DC
Prąd trwały i załączania max.: 10 A
Napięcie przełączane max.: 250 V AC, 125 V DC
Moc łączeniowa min./max.: 5 V DC, 100 mA / 1110 VA, 240 W
Czas zadziałania i odpadania: max. 25 ms
Temperatura otoczenia: -25 do 55°C
Trwałość mechaniczna: AC: 50 mln / DC: 100 mln cykli łączeniowych
Wymiary: 21,5 x 28 x 36 mm
Dopuszczenia: UL, CSA, SEV, LR, VDE, TÜV

Inne wartości napięcia sterowania do uzgodnienia telefonicznie.



Typ Napięcie
znamionowe cewki		 Prąd
znamionowy cewki		 Rezystancja
cewki
LY2 12DC 12 VDC 75 mA 160 Ω
LY2 24DC 24VDC 37 mA 650 Ω
LY2 24AC 24 VAC 59 mA 180 Ω
Podstawka
PTF-08A-E montaż na szynie DIN i płycie podstawowej
PT08-0 montaż na płytce drukowanej
PT08 lutowane wyprowadzenie z tyłu
LY4 12DC 12 V DC 75 mA 160 Ω
LY4 24DC 24VDC 37 mA 650 Ω
LY4 220/240AC 24 VAC 59 mA 160 Ω
Podstawka
PTF-14A-E montaż na szynie DIN i płycie podstawowej
PTI 4-0 montaż na płytce drukowanej
PTI 4-0 lutowane wyprowadzenie z tyłu
