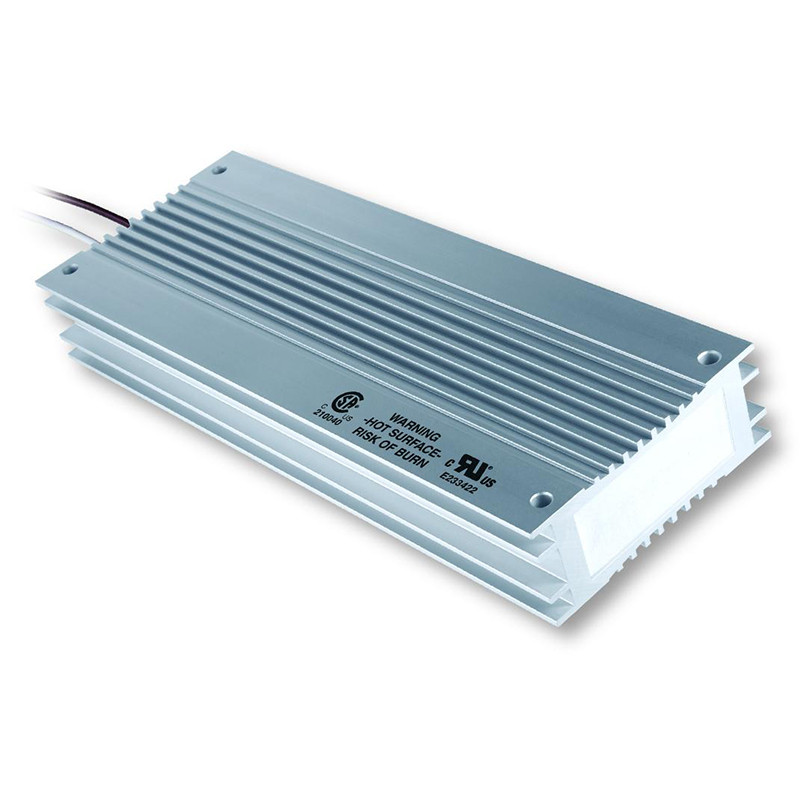

BWD sorozatú alumínium házas moduláris teljesítményellenállások
BWD sorozatú alumínium házas moduláris teljesítményellenállások

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Koch

BWD sorozatú alumínium házas moduláris teljesítményellenállások

Dane techniczne


Seria BWD250

Moc znamionowa [W] 100 (250 przy ED = 35%; JA= 20°C)
Wymiary (dł x szer x wys) [mm] 110 x 80 x 15
Dostępne wartości rezystancji [Ω] 10, 27, 33, 47, 72, 100, 150, 200, 220, 330,430, 620, 830


Seria BWD500

Moc znamionowa [W] 200 (500 przy ED = 35%; JA= 20°C)
Wymiary (dł x szer x wys) [mm] 216 x 80 x 15
Dostępne wartości rezystancji [Ω] 10, 12, 15, 22, 27, 35, 40, 43, 47, 50, 60, 72,100, 130, 150, 160, 200, 210,
  240, 300, 310,430, 620



Seria BWD1000

Moc znamionowa [W] 400 (1000 przy ED = 35%; JA= 20°C)
Wymiary (dł x szer x wys) [mm] 216 x 80 x 30
Dostępne wartości rezystancji [Ω] 5, 10, 27, 33, 47,72, 100, 150,200, 300


Parametry wspólne dla serii 250, 500 oraz 1000


Paramett(JA=20°C) Wartość Jednostka Uwagi
Tolerancja ±5 % Temperatura pokojowa
Współczynnik temperaturowy TK 20...100   10-6/K
Rezystancja izolacji Rizol >100 MΩ V=1000VDC
Indukcyjność L <30 µH f=300kH, V=50mV
Pojemność względem obudowy C <300 pF f=300kH, V=50mV
Max. napięcie robocze Vn ≤700 V AC
  ≤1000 DC V
Napięcie probiercze izolacji Uizol >4000 V AC; f=50Hz; t=1 min.
Max.temperatura obudowy JC <250 °c Chłodzenie naturalne
  <300* °c
Temperatura składowania JS -25...85 °c

Uwaga
* - tylko dla serii BWD1000



BWD250
REZYSTORY MOCY MODUŁOWE W OBUDOWIE ALUMINIOWEJ SERII BWD 250		 BWD1000
REZYSTORY MOCY MODUŁOWE W OBUDOWIE ALUMINIOWEJ SERII BWD 1000
BWD500
REZYSTORY MOCY MODUŁOWE W OBUDOWIE ALUMINIOWEJ SERII BWD 600
