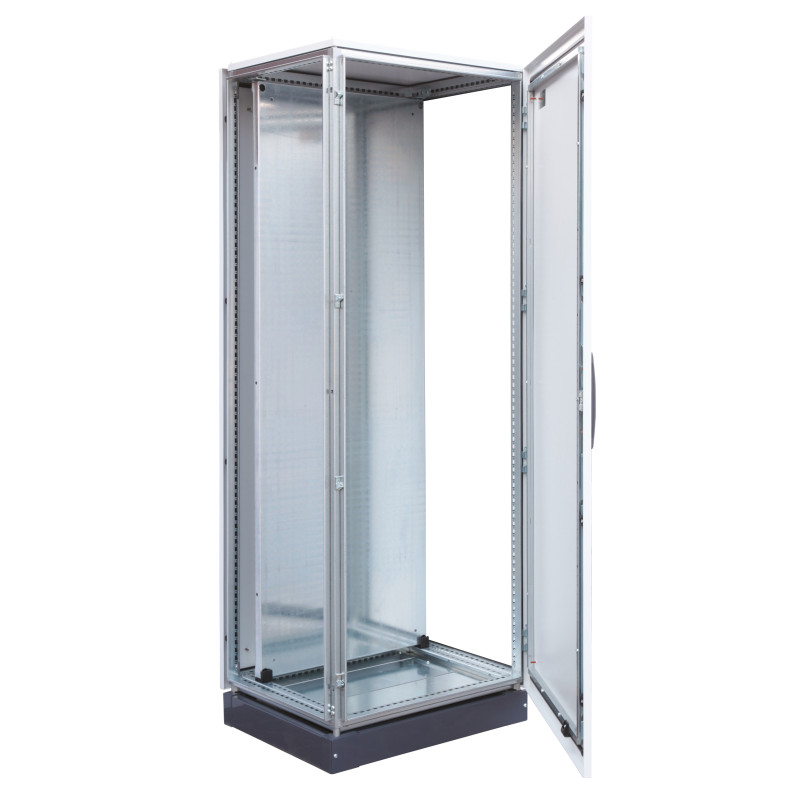

OKB2264 ajtókkal, szerelőlemezzel és hátlappal ellátott keret

OK Vezérlőszekrény-sorozat önszerelő kerettel

Az OK Vezérlőszekrény-sorozat önszerelő kerettel a Quadritalia legújabb terméke, amely forradalmi műszaki tervezés és a K+F részleg által kidolgozott innovatív megoldások alkalmazásának eredménye.

Szabadalmaztatott megoldás

Az önszerelő keret szabadalmaztatott, szimmetrikus, Sendzimir-horganyzott acélból készült profilokból áll. Ezeket az elemeket profilozó soron alakítják ki, hegesztés nélkül és festés nélkül, biztosítva a magas elektromágneses kompatibilitást (EMC). A szabadalmaztatott, Zamak ötvözetből készült ortogonális sarokösszekötővel kombinálva a kialakítás maximális merevséget és mechanikai szilárdságot garantál.

Gazdaságos logisztika

A megoldás gazdaságossági szempontja különös figyelmet érdemel. A lapra szerelhető kialakításnak (önszerelhetőség) köszönhetően az OK szekrény kedvezőbb vételárat kínál, miközben jelentősen csökkenti a szállítási és tárolási költségeket. Továbbá minimalizálódik a szállítás közbeni sérülések kockázata, ami nagyobb megbízhatóságot és szállítási biztonságot eredményez.

Szerkezeti szilárdság

Egy másik jelentős előny a szekrények nagyfokú tartóssága. Sikeresen teljesítették az IEC 61439-1 szabvány (10.2.5. szakasz) szerinti emelési tesztet, amelyet 25%-os terhelési tartalékkal (1250 kg) végeztek el, sérülés nélkül. Ezenkívül a szekrényeket szigorú, földrengéseket szimuláló dinamikus terhelési teszteknek vetették alá, amelyeket az IEC 60068-2-57 (2013), IEC 60068-3-3 (2019), Telcordia GR-63-CORE és IEEE 693-2018 szabványok követelményeinek megfelelően végeztek – a 4. ZÓNÁBAN – ami a szabvány legmagasabb ellenállási szintje. Ez a nagyfokú tartósság lehetővé teszi a szekrények biztonságos használatát igényes infrastruktúrákban és ipari alkalmazásokban, például vasutakon, erőművekben, alagutakban, finomítókban és földrengésveszélyes területeken, ahol a rezgés- és ütésállóság kulcsfontosságú.

Korrózióvédelem

Agresszív környezetekhez kiegészítő cinkréteggel ellátott szekrényváltozatok állnak rendelkezésre, amelyek megfelelnek az ISO 12944 szabvány szerinti C3, C4 és C5 korrozivitási osztályok követelményeinek. A szekrények széles színválasztékban kaphatók, az epoxi-poliészter bevonat pedig nagy tartósságot és esztétikát biztosít, még zord ipari környezetben is.

Elérhetőségi változatok

Az OK sorozatú házak két változatban kaphatók:

• Előszerelt (OKB)
• Szétszerelt, lapra szerelt (OKK).

Mindkét változat megrendelhető a katalógusban elérhető összes konfigurációban – megfelelve az automatizálási és energiaelosztási piac követelményeinek.

OKB sorozat – Csomagolás és tartalom

Az OKB sorozat egy komplett, előre összeszerelt vezérlőszekrény-váz, amely a következőkből áll:

• Vázszerkezet – 4 függőleges oszlop, egy alsó elem kábelbevezetővel és egy felső panel
• DBE standard ajtó
• RPE hátlap
• PNA szerelőlap

Szállítás

• Teljes szekrény raklapon, szállításhoz rögzítve.

További alkatrészek

Külön rendelve (külön csomagolás):

• DLK oldalpanel pár
• ZAK + FLK alap

Festés

• Szekrények hőkezelt epoxi-poliészter bevonattal, RAL 7035 színben, texturált felülettel porfestettek.
• A lábazat hőkezelt epoxi-poliészter bevonattal, RAL 7024 színben, magasfényű felülettel porfestett.

Védelem és tanúsítványok

• IP55–IP65 védettség az IEC 62208 és a CEI EN 62262 szabványok szerint.
• Mechanikai ellenállás IK10 az IEC 62208 és a CEI EN 62262 szabványok szerint.
• NEMA 1–12 típusú tanúsítványok: CSA 22.2, 941 és 942, valamint UL 508a.

Általános műszaki jellemzők

• Külső panel vastagsága: 1,5 mm
• Ajtólemez vastagsága: 2 mm
• Szerelőlemez vastagsága: 2,5 mm
