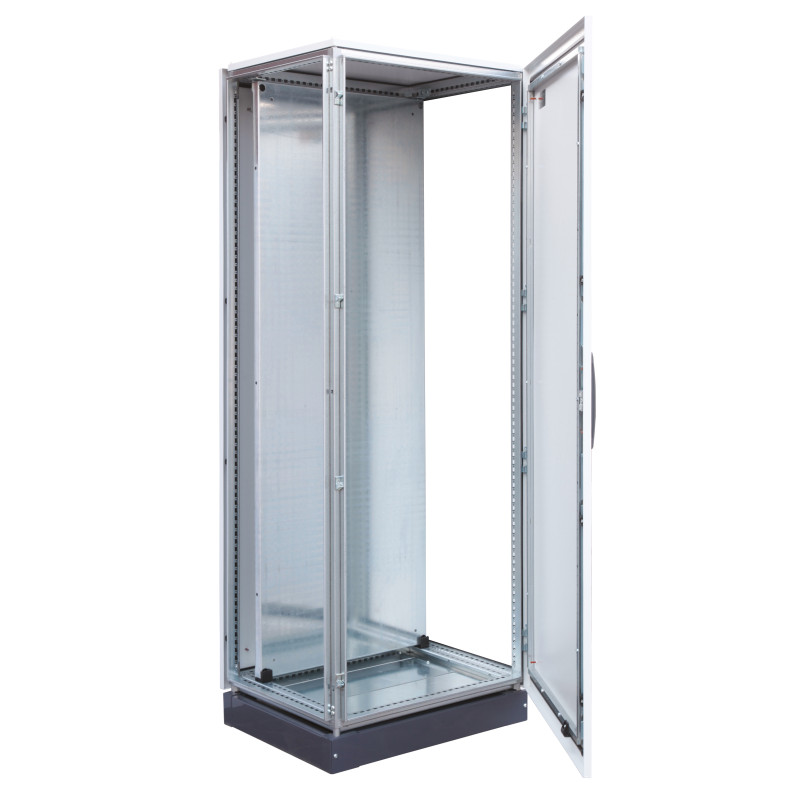

Cadru asamblat cu ușă, placă de montare și panou din spate OKB2264

Seria de dulapuri de comandă OK cu cadru autoasamblabil

Seria de dulapuri de comandă OK cu cadru autoasamblabil este cel mai recent produs al Quadritalia, rezultatul unui design tehnic revoluționar și al aplicării unor soluții inovatoare dezvoltate de departamentul de cercetare și dezvoltare.

Soluție brevetată

Cadrul autoasamblabil este alcătuit din profile simetrice, brevetate, realizate din oțel galvanizat Sendzimir. Aceste elemente sunt formate pe o linie de profilare, fără sudură și nevopsite, asigurând o compatibilitate electromagnetică (EMC) ridicată. Combinat cu conectorul de colț ortogonal brevetat, realizat din aliaj Zamak, designul garantează rigiditate și rezistență mecanică maxime.

Logistica economică

Aspectul economic al acestei soluții merită o atenție deosebită. Datorită designului său de tip flat-pack (pentru autoasamblare), dulapul OK oferă un preț de achiziție mai favorabil, reducând în același timp semnificativ costurile de transport și depozitare. În plus, riscul de deteriorare în timpul transportului este redus la minimum, rezultând o fiabilitate și o siguranță sporite la livrare.

Rezistență structurală

Un alt avantaj semnificativ este durabilitatea ridicată a dulapurilor. Acestea au trecut cu succes testul de ridicare în conformitate cu standardul IEC 61439-1 (secțiunea 10.2.5), efectuat cu o rezervă de sarcină de 25% (1250 kg), fără nicio deteriorare. În plus, dulapurile au fost supuse unor teste riguroase de sarcină dinamică care simulează cutremure, efectuate în conformitate cu cerințele standardelor IEC 60068-2-57 (2013), IEC 60068-3-3 (2019), Telcordia GR-63-CORE și IEEE 693-2018 – la ZONA 4 – cel mai înalt nivel de rezistență din acest standard. Această durabilitate ridicată permite utilizarea în siguranță a dulapurilor în infrastructură și aplicații industriale solicitante, cum ar fi căile ferate, centralele electrice, tunelurile, rafinăriile și zonele predispuse la cutremure, unde rezistența la vibrații și șocuri este crucială.

Protecție anticorozivă

Pentru medii agresive, sunt disponibile versiuni de dulapuri cu un strat suplimentar de zinc, care îndeplinesc cerințele claselor de corozivitate C3, C4 și C5 conform ISO 12944. Dulapurile sunt disponibile într-o gamă largă de culori, iar acoperirea epoxidică-poliesterică asigură o durabilitate și o estetică ridicate, chiar și în medii industriale dure.

Variante de disponibilitate

Carcasele din seria OK sunt disponibile în două variante:

• Preasamblate (OKB)
• Dezasamblate, ambalate plat (OKK).

Ambele versiuni pot fi comandate în toate configurațiile disponibile în catalog – în conformitate cu cerințele pieței de automatizări și distribuție a energiei.

Seria OKB – Ambalaj și conținut

Seria OKB este un cadru complet, preasamblat, pentru dulapul de comandă, format din:

• Structura cadrului – 4 stâlpi verticali, un element inferior cu intrare pentru cabluri și un panou superior
• Ușă standard DBE
• Panou posterior RPE
• Placă de montare PNA

Livrare

• Dulap complet pe palet, securizat pentru transport.

Componente suplimentare

Comandate separat (ambalaj separat):

• Pereche de panouri laterale DLK
• ZAK + bază FLK

Vopsire

• Dulapurile sunt Vopsit în câmp electrostatic cu un strat epoxi-poliesteric întărit termic, RAL 7035, cu finisaj texturat.
• Soclul este vopsit în câmp electrostatic cu un strat epoxi-poliesteric întărit termic, RAL 7024, cu finisaj lucios.

Protecție și certificări

• Grad de protecție IP55–IP65 conform standardelor IEC 62208 și CEI EN 62262.
• Rezistență mecanică IK10 conform standardelor IEC 62208 și CEI EN 62262.
• Certificări NEMA Tip 1–12: CSA 22.2, 941 și 942 și UL 508a.

Caracteristici tehnice generale

• Grosimea foii panoului exterior: 1,5 mm
• Grosimea foii ușii: 2 mm
• Grosimea plăcii de montare: 2,5 mm

Certificare:
