Gyártó: Galltec Mela Sensortechnik

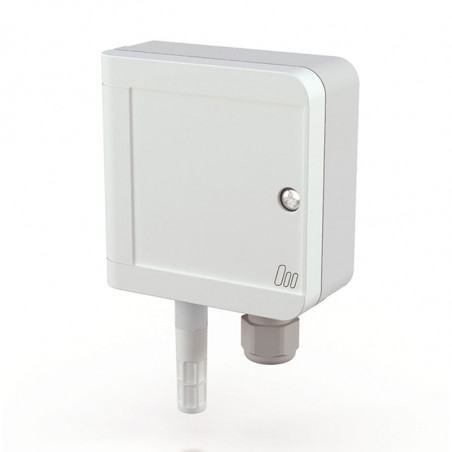

HVAC alkalmazású L sorozatú hőmérséklet- és páratartalom-átalakítók

Dane techniczne

Cztery wersje Kanałowa (LK)
Naścienna (LW)
Pręt Ø12 (LP)
Pokojowa (LI)
Pomiar różnych wielkości Wilg. i temp., 2x aktywny
Wilg. aktywny/ temp. pasywny
Tylko wilg. aktywny
Tylko temp. aktywny / pasywny
Sygnały wyjściowe 0…1 V
0…10 V
pasywny (temperatura)
Wykonania specjalne Uszczelnienie przy wyższych wymaganiach, np. przy występowaniu kondensacji
Uszczelnienie dla wibracji
Filtr Kosz ochronny ZE07 (IP00)
Filtr z membraną ZE08 (IP30)
Filtr ze spiekanego PTFE ZE05 (IP65)
Czujnik w kształcie Konektor 6-pin z dołączonym przewodem
Pręta z 2 rodzajami podłączeń Przewód stale przymocowany


Wilgotność

Element pomiarowy Skalibrowany chip calHT
Zakres wyjściowy 0…100%rh
Dokładność 30…80%rh dla 10…40°C: ±3 %rh
pozostały zakres: ±5 %rh
Wpływ temp. <10°C lub >40°C ±0,06%rh/K
Temperatura / wyjście aktywne
Element pomiarowy Skalibrowany chip calHT
Zakres wyjściowy 0…+50°C
-20…+80°C
-30…+70°C
0…+100°C
Dokładność  dla 10…40°C: ±0,8K
pozostały zakres: patrz wykres
Wpływ temp. <10°C lub >40°C ±0,06%rh/K
Temperatura / wyjście pasywne
Element pomiarowy Pt100
Pt1000
Inne elementy pomiarowe dostępne w opcji np. NTC
Dane elektryczne
Wyjścia  2 x 0…1V
2 x 0…10V
Wyjścia pasywne na specjalne zamówienie
Napięcie zasilania  LK, LW, LI wyjście 0…(1)10V: (6)13…30V DC lub 24V AC±10%
LP wyjście: 0…(1)10V: (6)12…30V DC
Rezystancja obciążenia 0…1V  >1 kΩ
dla wyjścia napięciowego 0 .. .1V: > 1kΩ
dla wyjścia napięciowego 0 ... 1V: > 10 kΩ
Kompatybilność  elektromagnetyczna  Zgodnie z EN 61326
Dane ogólne
Medium Powietrze, ciśnienie atmosferyczne, środowisko nieagresywne, bez kondensacji
Min. Prędkość przepływu 0,5m/s
Temperatura pracy  Modele LP, LK, LW: -30…+80°C
Model LI: -20…+60°C
Temperatura przechowywania -40…+85°C
Stopień ochrony głowicy pomiarowej (modele LK,LW,LI) Z koszem ochronnym ZE07: IP00
Filtr z membraną ZE08: IP30
Spiekane PTFE ZE05: IP65
Stopień ochrony obudowy  Model LP, LK, LW: IP65
Model LI: IP30
Materiał obudowy  Model LP, LK, LW: PC (jasnoszary/biały)
Model LI: ABS (biały)


Wykres dokładność temperaturowej


Przetworniki wilgotności i temperatury do zastosowań w HVAC - Seria L wykres dokładność temperatury



Wykres zakresu pracy


Przetworniki wilgotności i temperatury do zastosowań w HVAC - Seria L wykres zakres pracy
