PRO-flex 3 és 4 fázisú, DIN-sínre szerelhető

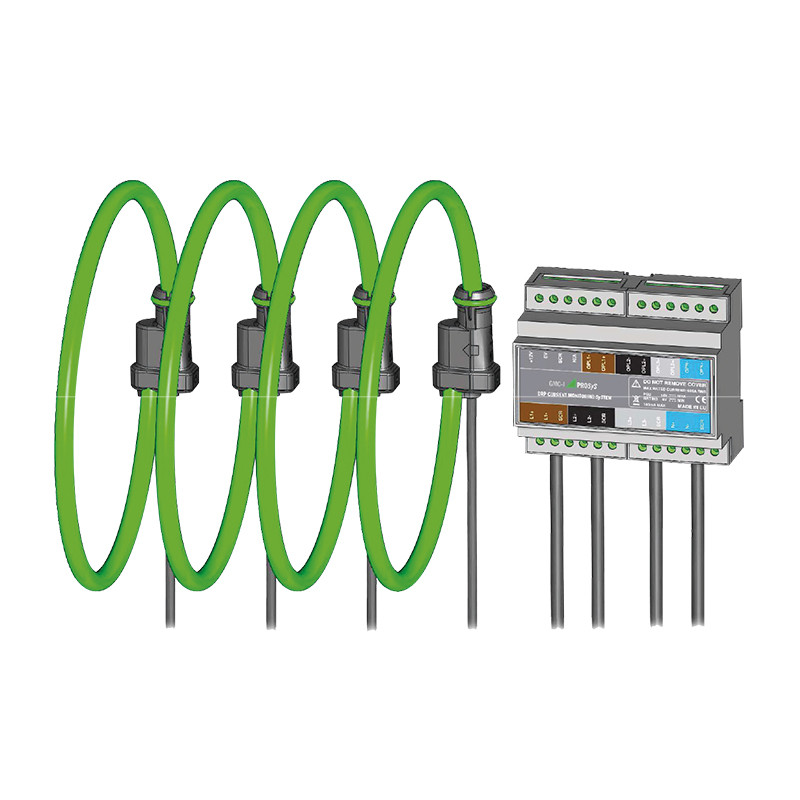

3-fazowe i 4-fazowe Cewki Rogowskiego PRO-flex do pomiaru prądów AC Model DRP 503_1/18.


Seria DRP

to 3-fazowe i 4-fazowe cewki Rogowskiego PRO-flex dedykowane do pomiaru prądów AC. Posiadają 3 kanałowy lub 4-kanałowy integrator w obudowie montowanej na szynie DIN. Elastyczna i lekka budowa pozwala na łatwe i szybkie zamontowanie urządzenia w trudno dostępnych miejscach oraz na dużych przewodnikach.



Właściwości elektryczne

Zakres prądowy 500A ACRMS
Czułość (sprzężenie AC) 0.666mV/A (0.333V @ 500A)
Dokładność (45 - 65Hz) ± 1% odczytu  ± 1A
Impedancja obciążenia min. 100kΩ
Liniowość (10% do 100% zakresu) ± 0.2% odczytu
Pasmo przenoszenia (-1dB) 10Hz do 10kHz
Przesunięcie fazowe (45 – 65Hz) ± <1º
Wsp. temperaturowy ± 0.1% odczytu  / °C
Wrażliwość na przesuniecie przewodnika ± 2% odczytu
Zasilanie zewnętrzne (12V / 100mA)
Maksymalne napięcie pracy 1000V AC RMS lub DC (cewka)
  30V max (integrator)


Ogólna charakterystyka

Materiał przewodu sondy Alcryn 2070 NC LATENE 7H2W V0
Długość przewodu sondy 450mm
Średnica przewodu 0.9mm
Długość przewodu (łączącego sondę i integrator) 5m
Temperatura pracy -20 do +70°C
Temperatura przechowywania -40 do +75°C
Wilgotność pracy 15% do 85% (bez kondensacji)
Stopień ochrony IP65 cewka
Kolor RAL 120 70 75 zieleń cytrynowa
Standard EMC EN 61326-2-2:2006


Bezpieczeństwo

  • EN 61010-1:2001
  • EN 61010-031:2002
  • EN 61010-2-032:2002
  • 1000 VRMS, III Kategoria Pomiarowa, 600 VRMS, IV Kategoria Pomiarowa
  • 2 Stopień zanieczyszczenia (sonda oraz integrator)
  • Pomiary na nieizolowanych przewodach należy dokonywać tylko poniżej 1000 V ACRMS lub DC oraz częstotliwościach do 1 kHz
