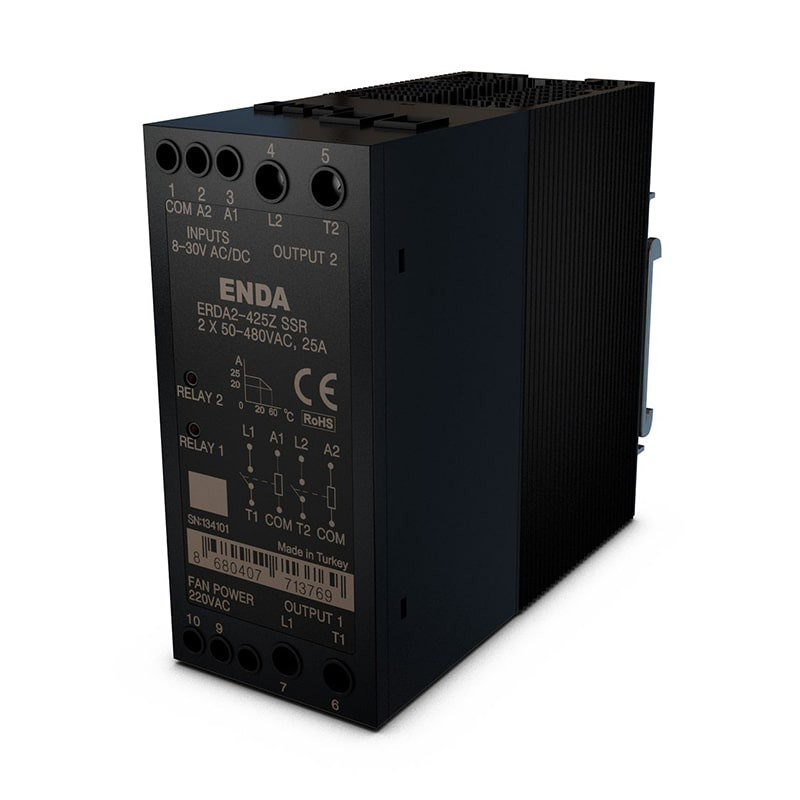

Dupla félvezető relék hűtőbordával integrálva DIN sínre
Dupla félvezető relék hűtőbordával integrálva DIN sínre
Dupla félvezető relék hűtőbordával integrálva DIN sínre
Dupla félvezető relék hűtőbordával integrálva DIN sínre
Dupla félvezető relék hűtőbordával integrálva DIN sínre

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Sisel

Dupla félvezető relék hűtőbordával integrálva DIN sínre

Najważniejsze cechy

  • Prąd znamionowy AC: 2x25A lub 2x40A
  • Napięcie znamionowe: 280V AC/DC lub 90-250V AC
  • Sygnalizacja LED
  • Załączane zerze napięcia
  • Możliwość stosowania w układach 3 fazowych
  • Wbudowane warystory zabezpieczenie przeciwprzepięciowe
  • Montaż na szynę DIN
  • Spełnia normy CE


Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN oznaczanie



Warunki środowiskowe

Temperatura pracy/przechowywania -25... +60°C / -30... +100 °C
Kategoria przepięciowa II
Maksymalna wysokość pracy (npm) maks. 1000m
Stopień ochrony IP20 według EN60529


Parametry wyjściowe

Oznaczenie ERxA2-225Z ERxA2-240Z-F ERxA2-425Z ERxA2-440Z-F
Prąd obciążenia, AC51/25OC (Arms) 2x25 2x40 2x25 2x40
Napięcie wyjściowe [Vrms] 24 - 280 50 - 480
Prąd przeciążeniowy t=1s/25°C [Arms] 85 150 70 110
Niepowtarzalny prąd udarowy/25°C [Arms] 250 400 190 290
Spadek napięcia w stanie załączonym [Vrms] 1,6 1,8
Prąd upływu [mArms] 5 8
Całka cieplna I2t t=10ms [A2s] 340 880 265 610
Częstotliwość [Hz] 50 - 60 50 - 60
Prąd minimalny (mArms) 160 200


Parametry wejściowe

Oznaczenie  ERDA2-xxxZ ERAA2-xxxZ
Zakres napięcia sterującego 2 x 8 - 30Vac/dc 2 x 90 - 240Vac
Napięcie załączające > 6Vac/dc > 75Vac
Napięcie wyłączające < 2Vac/dc < 6Vac
Prąd wejściowy < 2 x 17mAac/2 x10mAdc < 2 x 8mAac
Czas załączenia  maksymalnie ½ okresu maksymalnie 1 okres
Czas wyłączenia maksymalnie ½ okresu maksymalnie 2 okresy
Sygnalizacja LED jeśli napięcie wejściowe >6Vac/dc dioda świeci jeśli napięcie wejściowe >75Vac/dc dioda świeci


Parametry ogólne

Oznaczenie ERxA2-x25Z ERxA2-x40Z-F
Wymiary G46xY100xD117mm G46xY110xD117mm
Waga  około 475 g około 500 g
Napięcie izolacji 2500Vrms pomiędzy wejściem i  wyjściem przez 1 min.
Norma EN 60947-4-3
Mocowanie na szynie DIN EN60715,TH35 or G-32
Materiał obudowy plastik samogasnący (według EN 60695-11-10 V-O)
Wentylator (opcja) Sterowany termostatem, załączany przy 50oC , zasilanie wentylatora 90-250Vac


Wymiary

Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN wymiary Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN wymiar


Charakterystyka i schemat połączenia

Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN charakterystyka Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN schemat połączenia


Przykłady połączeń

Aplikacja 1-fazowa Aplikacja 3-fazowa z dwoma SSR
Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN aplikacja 1-fazowa Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN aplikacja 3-fazowa
