Pro-flex 3-fázisú

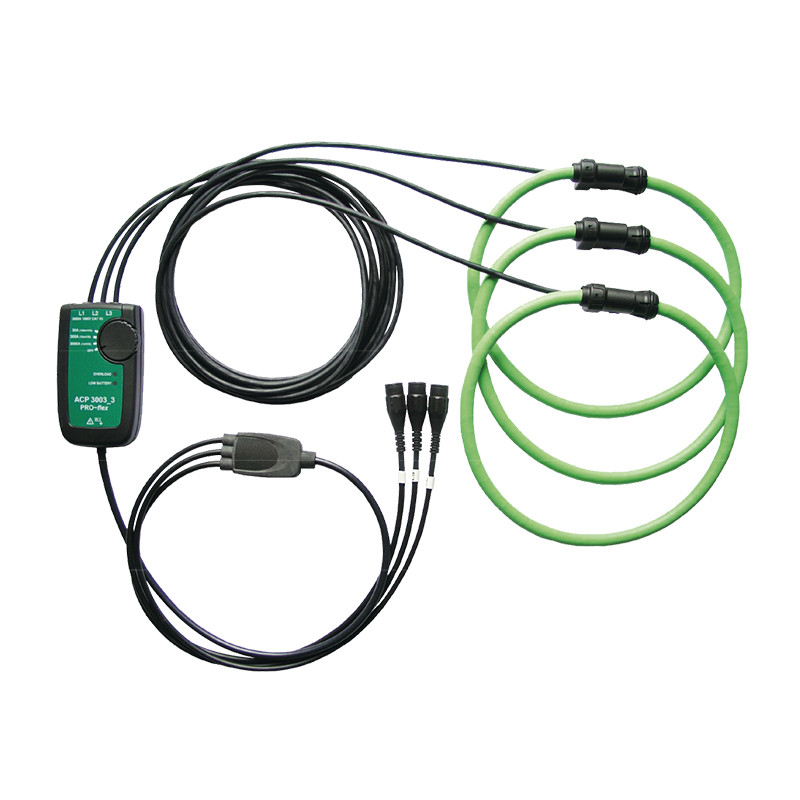

Cewki Rogowskiego PRO-flex do pomiaru prądów AC Seria ACP 3000 oraz ACP 6000.


Charakterystyka

  • Trójzakresowe 30/300/3000A oraz 60/600/6000A
  • Szeroki zakres pomiarowy od 100mA do 6000A ACRMS
  • Zasilanie bateryjne lub zewnętrzne
  • 1000 godzin ciągłej pracy na zasilaniu bateryjnym
  • 1000V, III kategoria pomiarowa, 2 stopień zanieczyszczenia
  • IP 65 (cewka bez integratora)
  • Kompaktowa i lekka konstrukcja
  • Brak efektu histerezy, nasycenia oraz nieliniowości
  • Zgodność z UL, ROHS oraz WEEE


Typowe aplikacje

  • Współpraca z multimetrami, oscyloskopami oraz urządzeniami rejestrującymi
  • Naprawy i konserwacje maszyn elektrycznych
  • Pomiary instalacji dystrybucyjnych niskiego i średniego napięcia
  • Analiza prądów w sieciach zasilających
  • Pomiary mocy, harmonicznych, prądów szczytowych w sieci energetycznej oraz UPS
  • Badanie dużych prądów rozdzielnic i bezpieczników
  • Pomiar stanów nieustalonych w silnikach elektrycznych


Specyfikacja

Model ACP 3003_3 ACP 6003_3
Zakres prądowy (RMS) 30 / 300 / 3000A 60 / 600 / 6000A
Czułość 100mV / 10mV / 1mV / A 50mV / 5mV / 0.5mV / A
Liniowość ± 0.2% odczytu
Dokładność  ± 1% odczytu ± 0.1A (30A, 60A)
± 1% odczytu ± 1A (300A/3000A, 600A/6000A)
Wrażliwość na przesunięcie przewodnika ± 2% odczytu
Pasmo przenoszenia (-1dB) 10Hz do 20kHz
Przesunięcie fazowe (45 – 65Hz) < 1 stopień
Impedancja obciążenia > 100 kΩ
Typ wyjścia 3 x 0.5m przewód koncentryczny zakończony złączem BNC


Dane techniczne

Temperatura pracy -20°C do 65°C
Wsp. temperaturowy ± 0.15% odczytu na °C
Temperatura przechowywania(bez baterii) -40°C do 75°C
Typ baterii 2 x AA MN 1500 LR6 alkaliczne
Żywotność baterii 1000 godzin
Zasilanie zewnętrzne 3V / 100mA
Wymiary (mm) 110 (W) x 65 (S) x 23 (G)
Długość pętli pomiarowej (mm) 610, 915 i 1220
Długość przewodów 2m (od cewek do integratora)
Stopień ochrony IP65 cewka
IP40 integrator


Bezpieczeństwo

  • EN61010-2-032:2002
  • UL 610101, 2nd Edition, 2005-07-22
  • CAN/CSA-22.2 No. 61010-1, 2 edycja 2004-07 1000V
  • III Kategoria Pomiarowa
  • 2 Stopień Zanieczyszczenia
  • Standard EMC EN 61326-2-2:2006


Maksymalne napięcie

  • 1000V AC RMS lub DC
  • 30V między wyjściem i masą
  • Wszystkie dokładności stwierdzone przy 23°C ± 1°C


Wysoka dokładność i szeroki zakres pomiarowy

Specjalna konstrukcja sondy eliminuje szkodliwy wpływ zewnętrznych zakłóceń elektromagnetycznych oraz nie wymusza na użytkowniku umieszczania przewodnika w środku pętli pomiarowej.



EN61010-2-032:2002 i zgodność EMC

Właściwości urządzenia zapewniają użytkownikowi łatwe i bezpieczne pomiary w strefach niebezpiecznych. Zgodność z normami EMC zapewnia wysoką niezawodność dzięki zminimalizowanej wrażliwości urządzenia na zakłócenia elektromagnetyczne.



Numer katalogowy Średnica pętli sondy (S) [mm] Typ wyjścia
ACP 3003_3/24 610 BNC
ACP 3003_3/36 915 BNC
ACP 3003_3/48 1220 BNC
ACP 6003_3/24 610 BNC
ACP 6003_3/36 915 BNC
ACP 6003_3/48 1220 BNC
