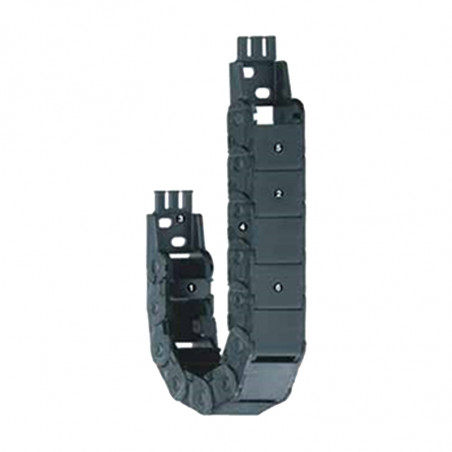

Prowadniki kablowe seria 014
  • Prowadniki kablowe seria 014

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Igus

Prowadniki kablowe seria 014

Właściwości

  • Otwieranie wzdłuż wewnętrznego promienia zawiasem błonkowym
  • Ocena palności UL V2
  • Elementy mocujące z odciążeniem ciągu
  • Strona zewnętrzna odporna na brud

prowadniki kablowe seria 014 wymiary


Nazwa prowadnika Szerokość wew. Bi
[mm]		 Szerokość zew. Ba
[mm]		 Promień gięcia R
[mm]
14.1.028.0 15 26 28
14.1.038.0 15 26 38
14.1.048.0 15 26 48
14.1.075.0 15 26 75
14.1.100.0 15 26 100
14.1.125.0 15 26 125
14.2.028.0 25 36 28
14.2.038.0 25 36 38
14.2.048.0 25 36 48
14.2.075.0 25 36 75
14.2.100.0 25 36 100
14.2.125.0 25 36 125
14.3.028.0 38 49 28
14.3.038.0 38 49 38
14.3.048.0 38 49 48
14.3.075.0 38 49 75
14.3.100.0 38 49 100
14.3.125.0 38 49 125
14.4.028.0 50 61 28
14.4.038.0 50 61 38
14.4.048.0 50 61 48
14.4.075.0 50 61 75
14.4.100.0 50 61 100
14.4.125.0 50 61 125


Akcesoria


114...1P(Z) 114...2P(Z)
prowadnik kablowy 114...1p(Z)- 114...2P(Z) Punkt ruchomy (z otworem)
114...1P(Z)
prowadnik kablowy - wymiary 114..1P(Z)
114...2P(Z)
Punkt nieruchomy (z trzpieniem)
114.1.12P(Z) 114.4.12P( Z)


Dla prowadnika serii Nr art. Pełny zestaw z grzebieniem Nr art. Pełny zestaw bez grzebienia Wymiar A [mm] wymiar B [mm]
14.1. 114.1.12 PZ 114.1.12 P - 26,3
14.2. 114.2.12 PZ 114.2.12 P 10 36,3
14.3. 114.3.12 PZ 114.3.12 P 23 49,3
14.4. 114.4.12 PZ 114.4.12 P 35 61,3
