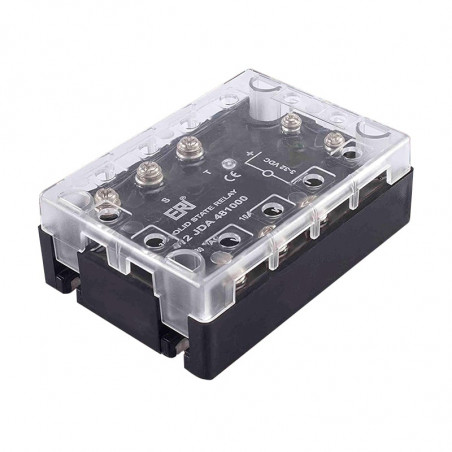

Przekaźniki 1-fazowe i 3-fazowe z wyjściem triakowym
  • Przekaźniki 1-fazowe i 3-fazowe z wyjściem triakowym
  • Przekaźniki 1-fazowe i 3-fazowe z wyjściem triakowym

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ERI

Przekaźniki 1-fazowe i 3-fazowe z wyjściem triakowym

Dane techniczne

Napięcie izolacji 2500VAC
Sposób załączania w zerze napięcia
Obudowa IP20
Snubber wbudowany
Częstotliwość pracy: 47-63Hz
Zakres temperatur pracy: -30 do 80°C


Przekaźnik 1 - fazowy

Symbol Dane wejścia Dane wyjścia Is2t
[As2s]
Rezystancja
Termiczna złącze/obudowa
[C/W]
Napięcie sterujące Prąd wejściowy Prąd obciążenia AsRMS Zakres napięcia
VRMS
Napięcie max
VPEAK
Prąd max
APEAK
001JDA332500 3-32VDC 1-20mA 25 24-330 600 250 300 1.5
001JDA334000 3-32VDC 1-20mA 40 24-330 600 300 400 1.2
001JDA484000 3-32VDC 1-25mA 40 48-480 800 300 400 1.2
001JAA484028 90-280VAC 9-18mA 40 48-480 800 300 400 1.2


Schemat wewnętrzny Wymiary mechaniczne [mm] Charakterystyka
Przekaźniki 1-fazowe z wyjściem triakowym schemat wewnętrzny Przekaźniki 1-fazowe z wyjściem triakowym wymiary Przekaźniki 1-fazowe z wyjściem triakowym charakterystka


Przekaźnik 3 - fazowy

Symbol Dane wejścia Dane wyjścia I2t
[A2s]
Rezystancja
Termiczna złącze/obudowa
[C/W]
Napięcie sterujące Prąd wejściowy Prąd obciążenia ARMS Zakres napięcia
VRMS
Napięcie max
VPEAK
Prąd max
APEAK
012JDA484000 3-32VDC 80mA 40 50-480 800-1200 350 610 1
012JAA484028 90-280VAC 8-80mA 40 50-480 800-1200 350 610 1


Schemat wewnętrzny Wymiary mechaniczne [mm] Charakterystyka
Przekaźniki 1-fazowe z wyjściem triakowym schemat
Przekaźniki 1-fazowe z wyjściem triakowym wymiary
Przekaźniki 1-fazowe z wyjściem triakowym charakterystyka
