Musisz być zalogowany/a
-
WróćX
-
Alkatrészek
-
-
Kategória
-
Félvezetők
- Diody
-
Tyrystory
- Tyrystory firmy VISHAY (IR)
- Tyrystory firmy LAMINA
- Tyrystory firmy INFINEON (EUPEC)
- Tyrystory firmy ESTEL
- Tyrystory firmy WESTCODE
- Tyrystory firmy Semikron
- Tyrystory firmy POWEREX
- Tyrystory firmy DYNEX
- Tyrystory do grzejnictwa indukcyjnego
- Tyrystory firmy ABB
- Tyrystory firmy TECHSEM
- Przejdź do podkategorii
-
Moduły elektroizolowane
- Moduły elektroizolowane firmy VISHAY (IR)
- Moduły elektroizolowane firmy INFINEON (EUPEC)
- Moduły elektroizolowane firmy Semikron
- Moduły elektroizolowane firmy POWEREX
- Moduły elektroizolowane firmy IXYS
- Moduły elektroizolowane firmy POSEICO
- Moduły elektroizolowane firmy ABB
- Moduły elektroizolowane firmy TECHSEM
- Przejdź do podkategorii
- Mostki prostownicze
-
Tranzystory
- Tranzystory firmy GeneSiC
- Moduły SiC MOSFET firmy Mitsubishi
- Moduły SiC MOSFET firmy STARPOWER
- Moduły SiC MOSFET firmy ABB
- Moduły IGBT firmy MITSUBISHI
- Moduły tranzystorowe firmy MITSUBISHI
- Moduły MOSFET firmy MITSUBISHI
- Moduły tranzystorowe firmy ABB
- Moduły IGBT firmy POWEREX
- Moduły IGBT - firmy INFINEON (EUPEC)
- Elementy półprzewodnikowe z węglika krzemu
- Przejdź do podkategorii
- Sterowniki
- Bloki mocy
- Przejdź do podkategorii
-
LEM áram- és feszültségátalakítók
-
Przetworniki prądowe LEM
- Przetwornik prądu z zamkniętą pętlą sprzężenia zwrotnego (C/L)
- Przetwornik prądu z otwartą pętlą sprzężenia zwrotnego (O/L)
- Przetwornik prądu zasilany napięciem jednobiegunowym
- Przetworniki w technologii Eta
- Przetworniki prądowe o dużej dokładności serii LF xx10
- Przetworniki prądowe serii LH
- HOYS i HOYL – dedykowane do montażu bezpośrednio na szynę prądową
- Przetworniki prądowe w technologii SMD serii GO-SME i GO-SMS
- Przetworniki prądowe AUTOMOTIVE
- Przejdź do podkategorii
-
Przetworniki napięciowe LEM
- Przetworniki napięciowe serii LV
- Przetworniki napięciowe serii DVL
- Precyzyjne przetworniki napięciowe z podwójnym rdzeniem magnetycznym serii CV
- Trakcyjny przetwornik napięciowy DV 4200/SP4
- Przetworniki napięciowe serii DVM
- Przetwornik napięciowy DVC 1000-P
- Przetworniki napięciowe serii DVC 1000
- Przejdź do podkategorii
- Przetworniki LEM z wyjściem 4..20mA lub 0..10V
- Przetworniki LEM z rdzeniem rozłącznym
- Precyzyjne przetworniki prądowe
- Przejdź do podkategorii
-
Przetworniki prądowe LEM
-
Passzív alkatrészek (kondenzátorok, ellenállások, biztosítékok, szűrők)
- Rezystory
-
Bezpieczniki
- Bezpieczniki miniaturowe do układów elektronicznych seria ABC i AGC
- Bezpieczniki szybkie rurkowe
- Wkładki zwłoczne o charakterystykach GL/GG oraz AM
- Wkładki topikowe ultraszybkie
- Bezpieczniki szybkie standard brytyjski i amerykański
- Bezpieczniki szybkie standard europejski
- Bezpieczniki trakcyjne
- Wkładki bezpiecznikowe wysokonapięciowe
- Przejdź do podkategorii
-
Kondensatory
- Kondensatory do silników
- Kondensatory elektrolityczne
- Kondensatory foliowe Icel
- Kondensatory mocy
- Kondensatory do obwodów DC
- Kondensatory do kompensacji mocy
- Kondensatory wysokonapięciowe
- Kondensatory do grzejnictwa indukcyjnego
- Kondensatory impulsowe
- Kondensatory DC LINK
- Kondensatory do obwodów AC/DC
- Przejdź do podkategorii
- Filtry przeciwzakłóceniowe
- Superkondensatory
-
Zabezpieczenia przeciwprzepięciowe
- Ograniczniki przepięć dla aplikacji RF
- Ograniczniki przepięć dla systemów wizyjnych
- Ograniczniki przepięć linii zasilających
- Ograniczniki przepięć do LED
- Ograniczniki przepięć do Fotowoltaiki
- Ograniczniki przepięć dla systemów wagowych
- Ograniczniki przepięć dla magistrali Fieldbus
- Przejdź do podkategorii
- Filtry emisji ujawniającej TEMPEST
- Przejdź do podkategorii
-
Relék és kontaktorok
- Teoria przekaźniki i styczniki
- Przekaźniki półprzewodnikowe AC 3-fazowe
- Przekaźniki półprzewodnikowe DC
- Regulatory, układy sterujące i akcesoria
- Soft starty i styczniki nawrotne
- Przekaźniki elektromechaniczne
- Styczniki
- Przełączniki obrotowe
-
Przekaźniki półprzewodnikowe AC 1-fazowe
- Przekaźniki półprzewodnikowe AC jednofazowe serii 1 | D2425 | D2450
- Przekaźniki półprzewodnikowe AC jednofazowe serii CWA I CWD
- Przekażniki półprzewodnikowe AC jednofazowe serii CMRA I CMRD
- Przekaźniki półprzewodnikowe AC jednofazowe serii PS
- Przekaźniki półprzewodnikowe AC podwójne i poczwórne serii D24 D, TD24 Q, H12D48 D
- 1-fazowe przekaźniki półprzewodnikowe serii gn
- Przekaźniki półprzewodnikowe ac jednofazowe serii ckr
- Przekaźniki AC jednofazowe na szynę din SERII ERDA I ERAA
- Przekaźniki jednofazowe AC na prąd 150A
- Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN
- Przejdź do podkategorii
- Przekaźniki półprzewodnikowe AC 1-fazowe do druku
- Przekaźniki interfejsowe
- Przejdź do podkategorii
- Magok és egyéb indukciós elemek
- Hűtőbordák, Varisztorok, Hővédelem
- Rajongók
- Légkondicionálás, Kapcsolótáblák tartozékai, Hűtők
-
Akkumulátorok, töltők, puffer tápegységek és átalakítók
- Akumulatory, ładowarki - opis teoretyczny
- Baterie litowo-jonowe. Niestandardowe baterie. System zarządzania baterią (BMS)
- Akumulatory
- Ładowarki akumulatorów i akcesoria
- Zasilanie awaryjne UPS i zasilacze buforowe
- Przetwornice i osprzęt do fotowoltaiki
- Magazyny energii
- Ogniwa paliwowe
- Ogniwa litowo-jonowe
- Przejdź do podkategorii
-
Automatizálás
- Wyłączniki krańcowe, Mikrowyłączniki
- Czujniki, Przetworniki
- Pirometry
- Liczniki, Przekaźniki czasowe, Mierniki tablicowe
- Przemysłowe urządzenia ochronne
- Sygnalizacja świetlna i dźwiękowa
- Kamera termowizyjna
- Wyświetlacze LED
- Przyciski i przełączniki
-
Rejestratory
- Rejestrator AL3000
- Rejestrator KR2000
- Rejestrator KR5000
- Miernik z funkcją rejestracji wilgotności i temperatury HN-CH
- Materiały eksploatacyjne do rejestratorów
- Rejestrator 71VR1
- Rejestrator KR 3000
- Rejestratory PC serii R1M
- Rejestratory PC serii R2M
- Rejestrator PC, 12 izolowanych wejść – RZMS-U9
- Rejestrator PC, USB, 12 izolowanych wejść – RZUS
- Przejdź do podkategorii
- Sterowniki i panele
- Przejdź do podkategorii
-
Kábelek, Litz vezetékek, vezetékek, rugalmas csatlakozások
- Druty
- Lica
-
Kable do zastosowań specjalnych
- Przewody przedłużające i kompensujące
- Przewody do termopar
- Przewody podłączeniowe do czyjnków PT
- Przewody wielożyłowe temp. -60°C do +1400°C
- SILICOUL przewody średniego napięcia
- Przewody zapłonowe
- Przewody grzejne
- Przewody jednożyłowe temp. -60°C do +450°C
- Przewody kolejowe
- Przewody grzejne w Ex
- Przewody dla przemysłu obronnego
- Przejdź do podkategorii
- Koszulki
-
Plecionki
- Plecionki płaskie
- Plecionki okrągłe
- Bardzo giętkie plecionki - płaskie
- Bardzo giętkie plecionki - okrągłe
- Miedziane plecionki cylindryczne
- Miedziane plecionki cylindryczne i osłony
- Paski uziemiające giętkie
- Plecionki cylindryczne z ocynkowanej i nierdzewnej stali
- Miedziane plecionki izolowane PCV - temperatura do 85 stopni C
- Płaskie plecionki aluminiowe
- Zestaw połączeniowy - plecionki i rurki
- Przejdź do podkategorii
- Osprzęt dla trakcji
- Końcówki kablowe
- Szyny elastyczne izolowane
- Wielowarstwowe szyny elastyczne
- Systemy prowadzenia kabli
- Peszle, rury
- Przejdź do podkategorii
- Az összes kategória megtekintése
-
Félvezetők
-
-
- Szállítók
-
Alkalmazások
- Bányászat, kohászat és öntöde
- Berendezések elosztó-, vezérlő- és távközlési szekrényekhez
- Berendezések és alkatrészek veszélyes területekhez [Ex]
- CNC szerszámgépek
- DC és AC hajtások (inverterek)
- Energetika
- Gépek fa szárítására és feldolgozására
- Hegesztőgépek
- Hőmérséklet mérés és szabályozás
- HVAC automatizálás
- Indukciós Hevítés
- Ipari automatizálás
- Ipari védőeszközök
- Motorok és transzformátorok
- Műanyag hőformázó gépek
- Nyomtatás
- Tápegységek (UPS) és egyenirányító rendszerek
- Villamos és Vasúti Vontatás
- Vizsgálati és laboratóriumi mérések
-
Telepítés
-
-
Eszközök telepítése
- Szekrény beépítés
- Gyűjtősín-, kapcsoló- és tápegység szekrények tervezése, szerelése
- Elektromos rendszerek telepítése
- Urządzenia energoelektroniczne
- Maszyny budowane na zamówienie
- K+F kutatás-fejlesztési munka
-
Testery przemysłowe
- Testery elementów półprzewodnikowych mocy
- Testery aparatów elektrycznych
- Testery warystorów i ograniczników przepięć
- Tester do badania bezpieczników samochodowych
- Tester Qrr do pomiaru ładunku przejściowego w tyrystorach i diodach mocy
- Tester rotora wyłączników serii FD
- Tester audytowy wyłączników różnicowoprądowych
- Tester do kalibracji przekaźników
- Tester badań wizyjnych tłoczysk sprężyn gazowych
- Tyrystorowy łącznik wielkoprądowy
- Tester do zrywania siatki
- Przejdź do podkategorii
- Az összes kategória megtekintése
-
-
-
Induktorok
-
-
Induktorok korszerűsítése
- Naprawa używanych induktorów
- Modernizacja induktorów
-
Produkcja nowych induktorów
- Hartowanie wałów korbowych
- Hartowanie zębów pił taśmowych
- Nagrzewanie elementów przed przyklejaniem
- Hartowanie bieżni łożysk piast kół samochodowych
- Hartowanie elementów układu przeniesienia napędu
- Hartowanie wałków stopniowanych
- Nagrzewanie w połączeniach skurczowych
- Hartowanie scaningowe (posuwowe)
- Lutowanie miękkie
- Induktory do nagrzewania przed kuciem
- Przejdź do podkategorii
- Tudásbázis
- Az összes kategória megtekintése
-
-
-
Indukciós eszközök
-
-
Urządzenia indukcyjne
-
Generatory do grzania indukcyjnego
-
Generatory do grzania indukcyjnego Ambrell
- Generatory o mocy 500 W, częstotliwość 150 - 400 kHz
- Generatory o mocy 1.2-2.4 kW, częstotliwość 150 - 400 kHz
- Generatory o mocy 4.2-10 kW, częstotliwość 150 - 400 kHz
- Generatory o mocy 10-15 kW, częstotliwość 50-150 kHz
- Generatory o mocy 30-45 kW, częstotliwość 50-150 kHz
- Generatory o mocy 65-135 kW, częstotliwość 50-150 kHz
- Generatory o mocy 180-270 kW, częstotliwość 50-150 kHz
- Generatory o mocy 20-35-50 kW, częstotliwość 15-45 kHz
- Generatory o mocy 75-150 kW, częstotliwość 15-45 kHz
- Generatory o mocy 200-500 kW, częstotliwość 15-45 kHz
- Generatory o mocy 20-50 kW, częstotliwość 5-15 kHz
- Przejdź do podkategorii
- Generatory do grzania indukcyjnego Denki Kogyo
-
Generatory do grzania indukcyjnego JKZ (również następcy generatorów lampowych)
- Generatory serii CX, częstotliwość: 50-120kHz, moc: 5-25kW
- Generatory serii SWS, częstotliwość: 15-30kHz, moc: 25-260kW
- Generatory (piece) do formowania i kucia serii MFS, częstotliwość: 0,5-10kHz, moc: 80-500kW
- Piece do topienia serii MFS, częstotliwość: 0,5-10kHz, moc: 70-200kW
- Generatory serii UHT, częstotliwość: 200-400kHz, moc: 10-160kW
- Przejdź do podkategorii
- Generatory lampowe do grzania indukcyjnego
- Generatory do grzania indukcyjnego Himmelwerk
- Przejdź do podkategorii
-
Generatory do grzania indukcyjnego Ambrell
- Naprawy i modernizacje
- Urządzenia peryferyjne
-
Aplikacje
- Aplikacje medyczne
- Aplikacje dla przemysłu samochodowego
- Lutowanie
- Lutowanie twarde
- Lutowanie twarde aluminium
- Lutowanie twarde narzędzi ze stali magnetycznej nierdzewnej
- Lutowanie precyzyjne
- Lutowanie w atmosferze ochronnej
- Lutowanie mosiężnych i stalowych zaślepek radiatora
- Lutowanie węglików spiekanych
- Lutowanie miedzianej końcówki i drutu
- Przejdź do podkategorii
- Tudásbázis
- Az összes kategória megtekintése
-
Generatory do grzania indukcyjnego
-
-
-
Szolgáltatás
-
- Kapcsolat
- Zobacz wszystkie kategorie
A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit
Kérjük, használjon latin karaktereket
Korzyści płynące z wykorzystania przekładników w odniesieniu do aplikacji czujnikowych
Przekaźniki monitorujące obciążenie TELE to dokładne i niezawodne urządzenia mierzące moc czynną lub współczynnik mocy, reagujące na przekroczenie nastawionych za pomocą zadajników umieszonych na płycie czołowej progów zadziałania poprzez przełączenie odpowiedniego, zależnego od trybu pracy styku typu SPDT. Zastosowanie przekaźników monitorujących obciążenie pozwala zwiększyć zarówno niezawodność jak i bezpieczeństwo całego układu poprzez zredukowanie czasu postojów spowodowanych pracami serwisowymi i konserwatorskimi do minimum, co pozwala na uniknięcie kosztownych długich postojów. W zależności od aplikacji możliwe jest wybranie spośród wielu zakresów prądowych i napięciowych. Opóźnienie zadziałania i zwłoka rozruchowa mogą być, podobnie jak progi zadziałania, nastawiane oddzielnie. Przekaźniki monitorujące są wyposażone w szereg funkcji dodatkowych takich jak: monitorowanie temperatury uzwojeń maszyny za pomocą termistorów typu PTC, wykrywanie zaniku przepływu prądu, zatrzask błędu i przetwarzanie sygnału analogowego, co ułatwia wykrywanie anormalnych stanów, zapisywanie danych pomiarowych i uruchamianie dalszych procesów kontrolujących zaimplementowanych np. w programie sterownika PLC.
Przykłady aplikacji przekaźników monitorujących
- Brak problemu zanieczyszczania i rozkalibrowywania czujników
- Eliminacja kosztów przeglądów i czyszczenia
- Łatwość użycia, nawet w obecności substancji lotnych
- Oszczędność na okablowaniu
- Brak konieczności wykorzystania odpornych na eksplozje baterii
- Łatwa modernizacja aplikacji
- Zgniatarki śmieci
- Miażdżarki
- Mieszarki
- Taśmy produkcyjne
- Systemy wentylacji
- Narzędzia przemysłowe
- Żurawie budowlane
- Dźwigi przemysłowe
- Pompy odśrodkowe i tłokowe
Dane znamionowe
Model | G2CU400V10AL10 | G2CM400V10AL20 | G2CM400V2AL20 | G2BM400V12AL10 | G2BM400V12AFL10 |
---|---|---|---|---|---|
Wartość monitorowana | cosφ | cosφ | cosφ | moc czynna | moc czynna |
Szerokość | 22.5mm | 22.5mm | 22.5mm | 22.5mm | 22.5mm |
Prąd znamionowy | 10A | 10A | 2A | 12A | 12A |
Zakres napięcia mierzonego | do 230/400V | do 230/400V | do 230/400V | do 230/400V | do 230/400V |
Napięcie zasilania | 12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
Niedociążenie | ● | ● | ● | ● | ● |
Przeciążenie | - | ●1) | ●1) | ● | ● |
Okno | - | ●1) | ●1) | ||
Wykrywanie wyłączonego odbioru | ● | ● | ● | ● | ● |
Monitorowanie temperatury | - | - | - | - | - |
Nastawne progi | ● | ● | ● | ● | ● |
Nastawna histereza | - | ● | ● | - | - |
Zatrzask błędu | ● | ● | ● | ● | ● |
Zwłoka rozruchowa | ● | ● | ● | ● | ● |
Opóźnienie przełączenia | ● | ● | ● | ● | ● |
Zredukowane opóźnienie zadziałania | - | - | - | - | ● |
Sterowanie cyfrowe | - | - | - | - | - |
Wyjście przekaźnikowe | 1W | 2W | 2W | 1W | 1W |
Wyjście analogowe | - | - | - | - | - |
Protokół komunikacyjny | - | - | - | - | - |

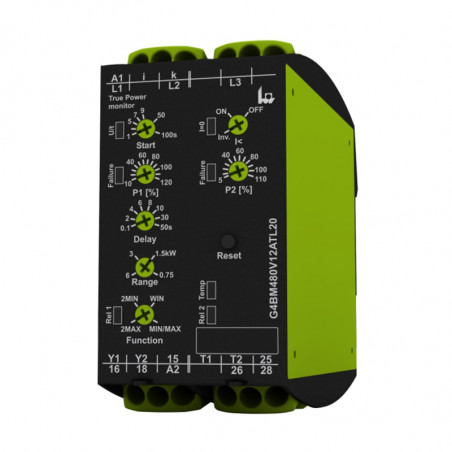

Model | G2BM480V12AFL10 | G4BM480V12ATL20 | G4BM480V12AFTL20 | G4BM690V16AL20 | G4BM690V16ATL20 |
---|---|---|---|---|---|
Wartość monitorowana | moc czynna | moc czynna | moc czynna | moc czynna | moc czynna |
Szerokość | 22.5mm | 45mm | 45mm | 45mm | 45mm |
Prąd znamionowy | 12A | 12A | 12A | 16A | 16A |
Zakres napięcia mierzonego | do 277/480V | do 277/480V | do 277/480V | do 400/690V | do 400/690V |
Napięcie zasilania | 12-440VAC Moduł TR2 |
12-500VAC Moduł TR3 |
12-500VAC Moduł TR3 |
12-500VAC Moduł TR3 |
12-500VAC Moduł TR3 |
Niedociążenie | ● | ● | ● | ● | ● |
Przeciążenie | ● | ● | ● | ● | ● |
Okno | ● | ● | ● | ● | |
Wykrywanie wyłączonego odbioru | ● | ● | ● | ● | ● |
Monitorowanie temperatury | - | ● | ● | - | ● |
Nastawne progi | ● | ● | ● | ● | ● |
Nastawna histereza | - | - | - | - | - |
Zatrzask błędu | ● | ● | ● | ● | ● |
Opóźnienie przełączenia | ● | ● | ● | ● | ● |
Zredukowane opóźnienie zadziałania | ● | - | ● | - | - |
Sterowanie cyfrowe | - | - | - | - | - |
Wyjście przekaźnikowe | 1W | 2W | 2W | 2W | 2W |
Wyjście analogowe | - | - | - | - | - |
Protokół komunikacyjny | - | - | - | - | - |
Model | G4BM480V12ADTL20 | G4BM480V12ADTL20 24-240V AC/DC |
G2BA400V12A | G2BA480V12A | G4CIGW400V12A MB-RTU |
---|---|---|---|---|---|
Wartość monitorowana | moc czynna | moc czynna | moc czynna | moc czynna | moc czynna |
Szerokość | 45mm | 45mm | 22.5mm | 22.5mm | 45mm |
Prąd znamionowy | 12A | 12A | 12A | 12A | 12A |
Zakres napięcia mierzonego | do 277/480V | do 277/480V | do 230/400V | do 277/480V | do 230/400V |
Napięcie zasilania | 12-500VAC Moduł TR3 |
24-240V AC/DC | 24-240V AC/DC | 24-240V AC/DC | 24V DC |
Niedociążenie | ● | ● | ●2) | ●2) | ●2) |
Przeciążenie | ● | ● | ●2) | ●2) | ●2) |
Okno | ● | ● | ●2) | ●2) | ●2) |
Wykrywanie wyłączonego odbioru | ● | ● | - | - | - |
Monitorowanie temperatury | ● | ● | - | - | - |
Nastawne progi | ● | ● | ●2) | ●2) | ●2) |
Nastawna histereza | ● | ● | ●2) | ●2) | ●2) |
Zatrzask błędu | ● | ● | ●2) | ●2) | ●2) |
Opóźnienie przełączenia | ● | ● | ●2) | ●2) | ●2) |
Zredukowane opóźnienie zadziałania | - | - | - | - | - |
Sterowanie cyfrowe | ● | ● | - | - | - |
Wyjście przekaźnikowe | 2W | 2W | - | - | - |
Wyjście analogowe | - | - | 4..20mA | 4..20mA | - |
Protokół komunikacyjny | - | - | - | - | Modbus RTU |
1) W przypadku nastawienia na przekaźniku wartości maksymalnej zakresu możliwe jest jedynie monitorowanie niedociążenia
2) Funkcje nadzorujące pełni sterownik PLC
Dostępne moduły zasilające
Napięcie | 12V AC | 24V AC | 42V AC | 48V AC | 110V AC | 127V AC | 230V AC | 400V AC | 440V AC | 500V AC | 24V DC |
---|---|---|---|---|---|---|---|---|---|---|---|
TR2 | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● |
TR3 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - |
Opis funkcji
Monitorowanie przeciążenia (O) | |
---|---|
Jeśli mierzona wartość przekroczy próg MAX przekaźniki przełączą się do pozycji OFF. Przełączenie do pozycji wyjściowej nastąpi po opadnięciu wartości mierzonej poniżej progu MAX. | |
Monitorowanie niedociążenia (U) | |
Jeśli mierzona wartość spadnie poniżej progu MIN przekaźniki przełączą się do pozycji OFF. Przełączenie do pozycji wyjściowej nastąpi po przekroczeniu przez wartość mierzoną progu MIN. | |
Okno (W) | |
Jeśli mierzona wartość spadnie poniżej progu MIN jeden z przekaźników przełączy się do pozycji OFF. Przełączenie do pozycji wyjściowej nastąpi po przekroczeniu przez wartość mierzoną progu MIN. Po przekroczeniu wartości MAX sytuacja jest analogiczna z tym że przełącza się drugi przekaźnik. | |
Zatrzask (+LATCH) | |
W przypadku wystąpienia którejś z nieprawidłowości i przełączenia do pozycji OFF przekaźnika lub przekaźników, powrócą one do stanu poprzedniego tylko w przypadku zresetowania urządzenia poprzez odłączenie zasilania, zresetowanie przyciskiem lub rozłączenie zacisków sterujących Y1 i Y2. | |
Wykrywanie odłączonego odbioru (I=0) | |
Jeśli nastąpi zanik przepływu prądu przez obwód pomiarowy, urządzenie wykryje to i przestawi styki przekaźników do wybranej przez użytkownika pozycji. | |
Monitorowanie temperatury uzwojeń (TEMP) | |
Poprzez badanie zmian rezystancji termistora typu PTC urządzenie kontroluje temperaturę uzwojeń maszyny i w przypadku przekroczenia dopuszczalnej wartości przełączy swoje styki do pozycji OFF. |
Ajánlatkérés küldése
Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?
Lépjen kapcsolatba velünk
Musisz być zalogowany/a
Korzyści płynące z wykorzystania przekładników w odniesieniu do aplikacji czujnikowych
Przekaźniki monitorujące obciążenie TELE to dokładne i niezawodne urządzenia mierzące moc czynną lub współczynnik mocy, reagujące na przekroczenie nastawionych za pomocą zadajników umieszonych na płycie czołowej progów zadziałania poprzez przełączenie odpowiedniego, zależnego od trybu pracy styku typu SPDT. Zastosowanie przekaźników monitorujących obciążenie pozwala zwiększyć zarówno niezawodność jak i bezpieczeństwo całego układu poprzez zredukowanie czasu postojów spowodowanych pracami serwisowymi i konserwatorskimi do minimum, co pozwala na uniknięcie kosztownych długich postojów. W zależności od aplikacji możliwe jest wybranie spośród wielu zakresów prądowych i napięciowych. Opóźnienie zadziałania i zwłoka rozruchowa mogą być, podobnie jak progi zadziałania, nastawiane oddzielnie. Przekaźniki monitorujące są wyposażone w szereg funkcji dodatkowych takich jak: monitorowanie temperatury uzwojeń maszyny za pomocą termistorów typu PTC, wykrywanie zaniku przepływu prądu, zatrzask błędu i przetwarzanie sygnału analogowego, co ułatwia wykrywanie anormalnych stanów, zapisywanie danych pomiarowych i uruchamianie dalszych procesów kontrolujących zaimplementowanych np. w programie sterownika PLC.
Przykłady aplikacji przekaźników monitorujących
- Brak problemu zanieczyszczania i rozkalibrowywania czujników
- Eliminacja kosztów przeglądów i czyszczenia
- Łatwość użycia, nawet w obecności substancji lotnych
- Oszczędność na okablowaniu
- Brak konieczności wykorzystania odpornych na eksplozje baterii
- Łatwa modernizacja aplikacji
- Zgniatarki śmieci
- Miażdżarki
- Mieszarki
- Taśmy produkcyjne
- Systemy wentylacji
- Narzędzia przemysłowe
- Żurawie budowlane
- Dźwigi przemysłowe
- Pompy odśrodkowe i tłokowe
Dane znamionowe
Model | G2CU400V10AL10 | G2CM400V10AL20 | G2CM400V2AL20 | G2BM400V12AL10 | G2BM400V12AFL10 |
---|---|---|---|---|---|
Wartość monitorowana | cosφ | cosφ | cosφ | moc czynna | moc czynna |
Szerokość | 22.5mm | 22.5mm | 22.5mm | 22.5mm | 22.5mm |
Prąd znamionowy | 10A | 10A | 2A | 12A | 12A |
Zakres napięcia mierzonego | do 230/400V | do 230/400V | do 230/400V | do 230/400V | do 230/400V |
Napięcie zasilania | 12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
12-440VAC Moduł TR2 |
Niedociążenie | ● | ● | ● | ● | ● |
Przeciążenie | - | ●1) | ●1) | ● | ● |
Okno | - | ●1) | ●1) | ||
Wykrywanie wyłączonego odbioru | ● | ● | ● | ● | ● |
Monitorowanie temperatury | - | - | - | - | - |
Nastawne progi | ● | ● | ● | ● | ● |
Nastawna histereza | - | ● | ● | - | - |
Zatrzask błędu | ● | ● | ● | ● | ● |
Zwłoka rozruchowa | ● | ● | ● | ● | ● |
Opóźnienie przełączenia | ● | ● | ● | ● | ● |
Zredukowane opóźnienie zadziałania | - | - | - | - | ● |
Sterowanie cyfrowe | - | - | - | - | - |
Wyjście przekaźnikowe | 1W | 2W | 2W | 1W | 1W |
Wyjście analogowe | - | - | - | - | - |
Protokół komunikacyjny | - | - | - | - | - |
Model | G2BM480V12AFL10 | G4BM480V12ATL20 | G4BM480V12AFTL20 | G4BM690V16AL20 | G4BM690V16ATL20 |
---|---|---|---|---|---|
Wartość monitorowana | moc czynna | moc czynna | moc czynna | moc czynna | moc czynna |
Szerokość | 22.5mm | 45mm | 45mm | 45mm | 45mm |
Prąd znamionowy | 12A | 12A | 12A | 16A | 16A |
Zakres napięcia mierzonego | do 277/480V | do 277/480V | do 277/480V | do 400/690V | do 400/690V |
Napięcie zasilania | 12-440VAC Moduł TR2 |
12-500VAC Moduł TR3 |
12-500VAC Moduł TR3 |
12-500VAC Moduł TR3 |
12-500VAC Moduł TR3 |
Niedociążenie | ● | ● | ● | ● | ● |
Przeciążenie | ● | ● | ● | ● | ● |
Okno | ● | ● | ● | ● | |
Wykrywanie wyłączonego odbioru | ● | ● | ● | ● | ● |
Monitorowanie temperatury | - | ● | ● | - | ● |
Nastawne progi | ● | ● | ● | ● | ● |
Nastawna histereza | - | - | - | - | - |
Zatrzask błędu | ● | ● | ● | ● | ● |
Opóźnienie przełączenia | ● | ● | ● | ● | ● |
Zredukowane opóźnienie zadziałania | ● | - | ● | - | - |
Sterowanie cyfrowe | - | - | - | - | - |
Wyjście przekaźnikowe | 1W | 2W | 2W | 2W | 2W |
Wyjście analogowe | - | - | - | - | - |
Protokół komunikacyjny | - | - | - | - | - |
Model | G4BM480V12ADTL20 | G4BM480V12ADTL20 24-240V AC/DC |
G2BA400V12A | G2BA480V12A | G4CIGW400V12A MB-RTU |
---|---|---|---|---|---|
Wartość monitorowana | moc czynna | moc czynna | moc czynna | moc czynna | moc czynna |
Szerokość | 45mm | 45mm | 22.5mm | 22.5mm | 45mm |
Prąd znamionowy | 12A | 12A | 12A | 12A | 12A |
Zakres napięcia mierzonego | do 277/480V | do 277/480V | do 230/400V | do 277/480V | do 230/400V |
Napięcie zasilania | 12-500VAC Moduł TR3 |
24-240V AC/DC | 24-240V AC/DC | 24-240V AC/DC | 24V DC |
Niedociążenie | ● | ● | ●2) | ●2) | ●2) |
Przeciążenie | ● | ● | ●2) | ●2) | ●2) |
Okno | ● | ● | ●2) | ●2) | ●2) |
Wykrywanie wyłączonego odbioru | ● | ● | - | - | - |
Monitorowanie temperatury | ● | ● | - | - | - |
Nastawne progi | ● | ● | ●2) | ●2) | ●2) |
Nastawna histereza | ● | ● | ●2) | ●2) | ●2) |
Zatrzask błędu | ● | ● | ●2) | ●2) | ●2) |
Opóźnienie przełączenia | ● | ● | ●2) | ●2) | ●2) |
Zredukowane opóźnienie zadziałania | - | - | - | - | - |
Sterowanie cyfrowe | ● | ● | - | - | - |
Wyjście przekaźnikowe | 2W | 2W | - | - | - |
Wyjście analogowe | - | - | 4..20mA | 4..20mA | - |
Protokół komunikacyjny | - | - | - | - | Modbus RTU |
1) W przypadku nastawienia na przekaźniku wartości maksymalnej zakresu możliwe jest jedynie monitorowanie niedociążenia
2) Funkcje nadzorujące pełni sterownik PLC
Dostępne moduły zasilające
Napięcie | 12V AC | 24V AC | 42V AC | 48V AC | 110V AC | 127V AC | 230V AC | 400V AC | 440V AC | 500V AC | 24V DC |
---|---|---|---|---|---|---|---|---|---|---|---|
TR2 | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● |
TR3 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - |
Opis funkcji
Monitorowanie przeciążenia (O) | |
---|---|
Jeśli mierzona wartość przekroczy próg MAX przekaźniki przełączą się do pozycji OFF. Przełączenie do pozycji wyjściowej nastąpi po opadnięciu wartości mierzonej poniżej progu MAX. | |
Monitorowanie niedociążenia (U) | |
Jeśli mierzona wartość spadnie poniżej progu MIN przekaźniki przełączą się do pozycji OFF. Przełączenie do pozycji wyjściowej nastąpi po przekroczeniu przez wartość mierzoną progu MIN. | |
Okno (W) | |
Jeśli mierzona wartość spadnie poniżej progu MIN jeden z przekaźników przełączy się do pozycji OFF. Przełączenie do pozycji wyjściowej nastąpi po przekroczeniu przez wartość mierzoną progu MIN. Po przekroczeniu wartości MAX sytuacja jest analogiczna z tym że przełącza się drugi przekaźnik. | |
Zatrzask (+LATCH) | |
W przypadku wystąpienia którejś z nieprawidłowości i przełączenia do pozycji OFF przekaźnika lub przekaźników, powrócą one do stanu poprzedniego tylko w przypadku zresetowania urządzenia poprzez odłączenie zasilania, zresetowanie przyciskiem lub rozłączenie zacisków sterujących Y1 i Y2. | |
Wykrywanie odłączonego odbioru (I=0) | |
Jeśli nastąpi zanik przepływu prądu przez obwód pomiarowy, urządzenie wykryje to i przestawi styki przekaźników do wybranej przez użytkownika pozycji. | |
Monitorowanie temperatury uzwojeń (TEMP) | |
Poprzez badanie zmian rezystancji termistora typu PTC urządzenie kontroluje temperaturę uzwojeń maszyny i w przypadku przekroczenia dopuszczalnej wartości przełączy swoje styki do pozycji OFF. |
