Gyártó: EATON Bussmann

PXLED reflektor

PXLED reflektor

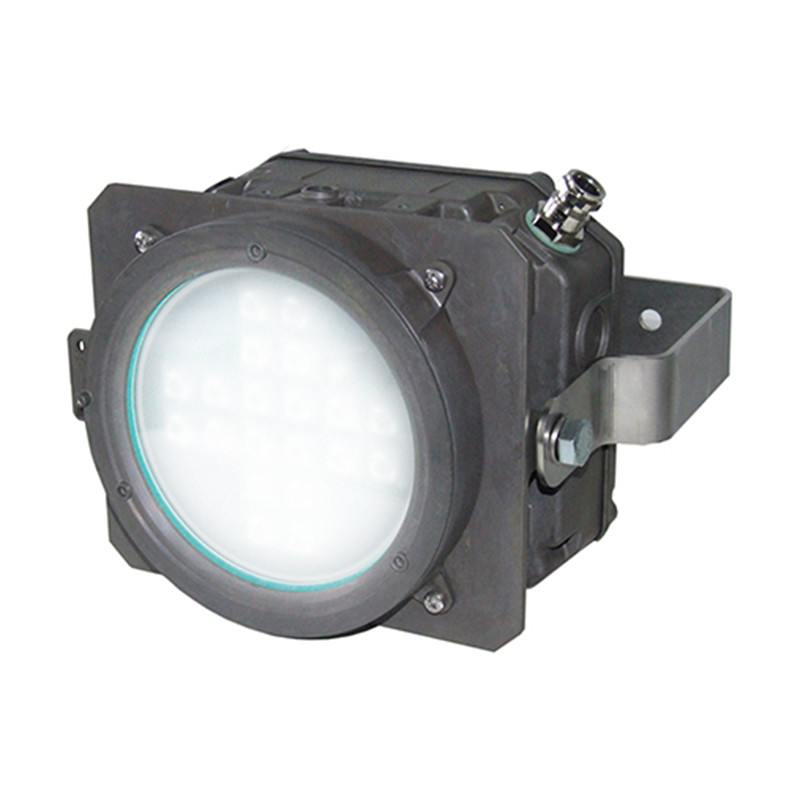

A PXLED reflektor egy példa a potenciálisan robbanásveszélyes légkörben való használatra tervezett moduláris világítótestekre. Számos olyan tulajdonsággal rendelkezik, amelyek megkülönböztetik a piacon elérhető többi megoldástól.

Működés zord körülmények között:
ATEX tanúsítványának köszönhetően a PXLED reflektor bárhol használható, ahol robbanásveszély áll fenn a II. robbanási csoport értelmében. Az alkalmazási területek közé tartoznak a tengeri és tengeri ipar, a nehézipar, a vegyipar és a petrolkémiai ipar, a gáz[és]olaj, a gyógyszeripar és a gyógyszergyártás, az energia, a malmok és a szennyvíztisztító telepek. Magán a robbanásveszélyen kívül más kihívást jelentő körülmények is vannak, mint például a por, sótartalom, ütés és rezgés, korrozív légkör, magas viszkozitású anyagok és szélsőséges hőmérsékletek, amelyeket a PXLED képes ellenállni.

Hagyományos lámpák helyettesítője
Az 5000 lm és 32000 lm közötti fényáram-tartomány lehetővé teszi, hogy gyakorlatilag bármilyen hagyományos reflektort helyettesítsen a 70 W és 600 W közötti "hagyományos" fényforrásokkal. Ezenkívül a 110 lm/W hatásfokú, nagy hatékonyságú LED-ek körülbelül 70%-os megtakarítást tesznek lehetővé a kisülőlámpákhoz képest.

Modularitás
A moduláris kialakítás lehetővé teszi akár hat alapreflektor kombinálását is, a szükséges fényáramtól függően. Biztonsági okokból minden modul saját, dedikált tápegységgel rendelkezik, így ha az egyik modul meghibásodik, a többi továbbra is működik.

Éltartam
A magas környezeti hőmérséklet, amelyben a lámpatestek működnek, hátrányosan befolyásolja élettartamukat. A PXLED-et speciális hűtőborda-házzal tervezték, amely speciális konstrukciójának köszönhetően hatékonyabb hőelvezetést tesz lehetővé, mint a standard házak. A LED-ek (L80) várható élettartama +55°C-on legalább 60 000 órára becsülhető. A gyújtó saját EX-q besorolással rendelkezik, és egy EX-e besorolású szekcióba van szerelve. Meghibásodás esetén a reflektor többi részétől függetlenül cserélhető.



10L

PXLED reflektor termékkódja
PXLED 10L A 7 7 57 C T0 E01
Illesztés típusa:
PXLED		 Méret1):
5L = 5000 lm
10L = 10000 lm
15L = 15000 lm
20L = 20000 lm
25L = 25000 lm
30L = 30000 lm		 Áramlás:
A = széles
B = keskeny		 CRI2):
7 = CRI >70
X = rendelésre készül		 CCT3):
57 = 5700 K
XX = rendelésre készül		 Diffúzor:
C = sima
F = kérésre matt		 Csatlakozók:
T0 = 2410-es típus - max. 6 mm2
TX = rendelésre készült		 Kábeltömítések:
E01 = 2 x M25 fém ADE 1F2
E08 = 1 x M25 műanyag
EXX = rendelésre készült
5L
15L
20L
25L
30L 1) A megadott érték egy tervezési érték, és nem tükrözi a tényleges fényáramot.
2) CRI – Színvisszaadási index
3) CCT – Színhőmérsékleti index

Sorrend
Típus Fényforrás Áram Tápellátás Kábeltömítések Kód
PXLED 5L B 757 C E01 LED
5386 lm		 keskeny LED reflektor konzollal
49 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 110 001
PXLED 5L B 757 C E08 1 x M25 műanyag dugó 1 3042 110 008
PXLED 5L A 757 C E01 LED
5207 lm		 széles LED reflektor konzollal
49 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 111 001
PXLED 5L A 757 C E08 1 x M25 műanyag dugó 1 3042 111 008
PXLED 10L B 757 C E01 2 x LED
10 772 lm		 keskeny LED reflektor konzollal
98 W		 2 x M25 fém
ADE 1F2 Ø 10-17-hez mm		 1 3042 210 001
PXLED 10L B 757 C E08 1 x M25 műanyag dugó 1 3042 210 008
PXLED 10L A 757 C E01 2 x LED
10 414 lm		 széles LED reflektor konzollal
98 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 211 001
PXLED 10L A 757 C E08 1 x M25 műanyag dugó 1 3042 211 008
PXLED 15L B 757 C E01 3 x LED
16.158 lm		 keskeny LED reflektor konzollal
147 W		 2 x M25 fém
ADE 1F2-hez Ø 10-17 mm		 1 3042 310 001
PXLED 15L B 757 C E08 1 x M25 műanyag dugó 1 3042 310 008
PXLED 15L A 757 C E01 3 x LED
15 621 lm		 széles LED reflektor konzollal
147 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 311 001
PXLED 15L A 757 C E08 1 x M25 műanyag dugó 1 3042 311 008
PXLED 20L B 757 C E01 4 x LED
21 544 lm		 keskeny LED reflektor konzollal
196 W		 2 x M25 fém
ADE 1F2 a következőhöz: Ø 10-17 mm		 1 3042 410 001
PXLED 20L B 757 C E08 1 x M25 műanyag dugó 1 3042 410 008
PXLED 20L A 757 C E01 4 x LED
20 828 lm		 széles LED reflektor konzollal
196 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 411 001
PXLED 20L A 757 C E08 1 x M25 műanyag dugó 1 3042 411 008
PXLED 25L B 757 C E01 5 x LED
26 930 lm		 keskeny LED reflektor konzollal
245 W		 2 x M25 fém
ADE 1F2 a következőhöz: Ø 10-17 mm		 1 3042 510 001
PXLED 25L B 757 C E08 1 x M25 műanyag dugó 1 3042 510 008
PXLED 25L A 757 C E01 5 x LED
26,035 lm		 széles LED reflektor konzollal
245 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 511 001
PXLED 25L A 757 C E08 1 x M25 műanyag dugó 1 3042 511 008
PXLED 30L B 757 C E01 6 x LED
32 316 lm		 keskeny LED reflektor foglalattal
294 W		 2 x M25 fém
ADE 1F2 a következőhöz: Ø 10-17 mm		 1 3042 610 001
PXLED 30L B 757 C E08 1 x M25 műanyag dugó 1 3042 610 008
PXLED 30L A 757 C E01 6 x LED
31 242 lm		 széles LED reflektor foglalattal
294 W		 2 x M25 fém
ADE 1F2 Ø 10-17 mm-hez		 1 3042 611 001
PXLED 30L A 757 C E08 1 x M25 műanyag dugó 1 3042 611 008

Műszaki rajzok (méretek mm-ben)
PXLED 5L PXLED 15L PXLED 25L
PXLED 10L PXLED 20L PXLED 30L


Állítható fogantyú




Állítható tartó PXLED-hez - méretek mm-ben
A B C D Ø
PXLED 05 343 50 120 - 13
PXLED 10 476 50 120 - 13
PXLED 15 606 50 120 - 13
PXLED 20 606 50 120 - 13
PXLED 25 858 50 120 270 13
PXLED 30 858 50 120 270 13

Műszaki adatok
PXLED 5L PXLED 10L PXLED 15L PXLED 20L PXLED 25L PXLED 30L
Tanúsítvány típusa felhasználási cél
IECEx tanúsítvány felhasználási cél
ATEX 2014/34/EU funkció D II 2 G Ex db eb op is q IIC T4 Gb / D II 2 D Ex tb op is IIIC T100°C Db
IECEx funkció Ex db eb op is q IIC T4 Gb/ Ex tb op is IIIC T100°C Db
Megengedett üzemi hőmérséklet -50°C és +55°C között
LED élettartama L80 >200 000 óra 25°C-on / 60 000 óra +55°C-on
C10 előtét élettartama >100 000 óra 25°C-on / 60 000 óra +55°C-on
Névleges feszültség 110-277 V AC / 120-277 V DC
Névleges áram1) 0,24 A 0,48 A 0,72 A 0,96 A 1,20 A 1,44 A
Frekvencia 0/50-60 Hz
cosφ teljesítménytényező1) ≥0,95
Gyújtó Elektronikus előtét
1) Névleges érték 230 V-on


Görbék eloszlása


PXLED 5L - 30L, keskeny sugárnyaláb


PXLED 5L - 30L, széles sugár
