Fabricant: EATON Bussmann

Projecteur pxled

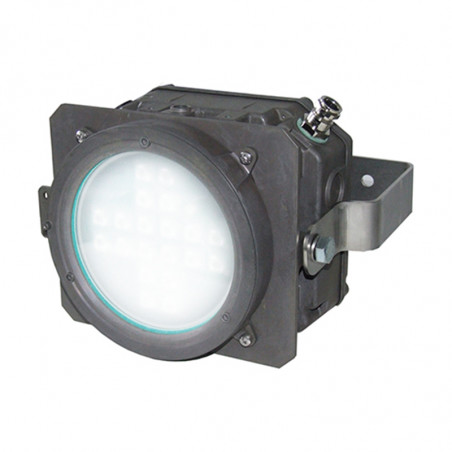

Projecteur PXLED

Le projecteur PXLED est un exemple de luminaire modulaire conçu pour une utilisation en atmosphères potentiellement explosives. Il possède plusieurs caractéristiques qui le distinguent des autres solutions disponibles sur le marché.

Utilisation en conditions extrêmes :
Grâce à sa certification ATEX, le projecteur PXLED peut être utilisé partout où il existe un risque d'explosion au sens du groupe d'explosion II. Il trouve notamment des applications dans les industries terrestres et offshore, l'industrie lourde, les industries chimiques et pétrochimiques, le secteur gazier et pétrolier, l'industrie pharmaceutique, l'énergie, les usines et les stations d'épuration. Outre le risque d'explosion lui-même, d'autres conditions difficiles, telles que la poussière, la salinité, les chocs et les vibrations, les atmosphères corrosives, la viscosité élevée des substances et les températures extrêmes, peuvent être rencontrées avec la LED PXLED.

Remplacement des lampes conventionnelles
Sa plage de flux lumineux de 5 000 à 32 000 lm lui permet de remplacer pratiquement tous les projecteurs conventionnels équipés de sources lumineuses « traditionnelles » de 70 à 600 W. De plus, les LED haute efficacité (110 lm/W) permettent de réaliser des économies d'environ 70 % par rapport aux lampes à décharge.

Modularité
Sa conception modulaire permet de combiner jusqu'à six projecteurs de base, selon le flux lumineux requis. Pour des raisons de sécurité, chaque module possède son propre circuit d'alimentation dédié, de sorte qu'en cas de défaillance d'un module, les autres continuent de fonctionner.

Durée de vie
La température ambiante élevée à laquelle les luminaires fonctionnent réduit leur durée de vie. Le PXLED a été conçu avec un boîtier dissipateur thermique spécial qui, grâce à sa conception particulière, permet une dissipation de chaleur plus efficace que les boîtiers standard. La durée de vie prévue des LED (L80) à +55 °C est estimée à au moins 60 000 heures. L'allumeur possède son propre indice de protection EX-q et est monté dans une section classée EX-e. En cas de panne, il peut être remplacé indépendamment du reste du projecteur.



10L

Code produit du projecteur PXLED
PXLED 10L A 7 57 C T0 E01
Type de raccord :
PXLED		 Taille1 :
5 L = 5 000 lm
10 L = 10 000 lm
15 L = 15 000 lm
20 L = 20 000 lm
25 L = 25 000 lm
30 L = 30 000 lm		 Débit :
A = large
B = étroit		 IRC2 :
7 = IRC > 70
X = sur mesure		 CCT3 :
57 = 5 700 K
XX = sur mesure		 Diffuseur :
C = lisse
F = dépoli sur demande		 Connecteurs :
T0 = type 2410 - max. 6 mm2
TX = sur commande		 Presse-étoupes :
E01 = 2 x M25 métal ADE 1F2
E08 = 1 x M25 plastique
EXX = sur commande
5L
15L
20L
25L
30L 1) La valeur indiquée est une valeur de conception et ne reflète pas le flux réel.
2) IRC – Indice de rendu des couleurs
3) CCT – Indice de température de couleur

border="1"> Commande Type Source lumineuse Flux Alimentation Presse-étoupes Code PXLED 5L B 757 C E01 LED
5 386 lm étroit Projecteur LED avec support
49 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 110 001 PXLED 5L B 757 C E08 1 x bouchon plastique M25 1 3042 110 008 PXLED 5L A 757 C E01 LED
5 207 lm large Projecteur LED avec support
49 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 111 001 PXLED 5L A 757 C E08 1 x bouchon plastique M25 1 3042 111 008 PXLED 10L B 757 C E01 2 x LED
10 772 lm étroit Projecteur LED avec support
98 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 210 001 PXLED 10L B 757 C E08 1 x bouchon plastique M25 1 3042 210 008 PXLED 10L A 757 C E01 2 x LED
10 414 lm large Projecteur LED avec support
98 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 211 001 PXLED 10L A 757 C E08 1 x bouchon plastique M25 1 3042 211 008 PXLED 15L B 757 C E01 3 x LED
16,158 lm étroit Projecteur LED avec support
147 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 310 001 PXLED 15L B 757 C E08 1 x bouchon plastique M25 1 3042 310 008 PXLED 15L A 757 C E01 3 x LED
15 621 lm large Projecteur LED avec support
147 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 311 001 PXLED 15L A 757 C E08 1 x Fiche plastique M25 1 3042 311 008 PXLED 20L B 757 C E01 4 x LED
21 544 lm étroit Projecteur LED avec support
196 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 410 001 PXLED 20L B 757 C E08 1 x bouchon plastique M25 1 3042 410 008 PXLED 20L A 757 C E01 4 x LED
20 828 lm large Projecteur LED avec support
196 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 411 001 PXLED 20L A 757 C E08 1 x bouchon plastique M25 1 3042 411 008 PXLED 25L B 757 C E01 5 x LED
26 930 lm étroit Projecteur LED avec support
245 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 510 001 PXLED 25L B 757 C E08 1 x bouchon plastique M25 1 3042 510 008 PXLED 25L A 757 C E01 5 x LED
26,035 lm large Projecteur LED avec support
245 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 511 001 PXLED 25L A 757 C E08 1 x bouchon plastique M25 1 3042 511 008 PXLED 30L B 757 C E01 6 x LED
32 316 lm étroit Projecteur LED avec support
294 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 610 001 PXLED 30L B 757 C E08 1 x bouchon plastique M25 1 3042 610 008 PXLED 30L A 757 C E01 6 x LED
31 242 lm large Projecteur LED avec support
294 W 2 x M25 métal
ADE 1F2 pour Ø 10-17 mm 1 3042 611 001 PXLED 30L A 757 C E08 1 x bouchon plastique M25 1 3042 611 008

Schémas techniques (dimensions en mm)
PXLED 5L PXLED 15L PXLED 25L
PXLED 10L PXLED 20L PXLED 30L


Poignée réglable




Support réglable pour PXLED - dimensions en mm
A B C D Ø
PXLED 05 343 50 120 - 13
PXLED 10 476 50 120 - 13
PXLED 15 606 50 120 - 13
PXLED 20 606 50 120 - 13
PXLED 25 858 50 120 270 13
PXLED 30 858 50 120 270 13

Données techniques
PXLED 5L PXLED 10L PXLED 15L PXLED 20L PXLED 25L PXLED 30L
Type de certificat Utilisé pour
Certificat IECEx Utilisé pour
Caractéristiques ATEX 2014/34/UE D II 2 G Ex db eb op is q IIC T4 Gb / D II 2 D Ex tb op is IIIC T100°C Db
Caractéristiques IECEx Ex db eb op is q IIC T4 Gb/ Ex tb op is IIIC T100°C Db
Température de fonctionnement admissible -50 °C à +55 °C
Durée de vie des LED L80 >>200 000 heures à 25 °C / 60 000 heures à +55 °C
Ballast C10 Durée de vie >100 000 heures à 25 °C / 60 000 heures à +55 °C
Tension nominale 110-277 V CA / 120-277 V CC
Courant nominal 0,24 A 0,48 A 0,72 A 0,96 A 1,20 A 1,44 A
Fréquence 0/50-60 Hz
Facteur de puissance cosφ1 ≥0,95
Allumeur Ballast électronique
1) Valeur nominale à 230 V


Courbes de distribution


PXLED 5L - 30L, faisceau étroit


PXLED 5L - 30L, faisceau large
