QUADRO-50 - Támkar rendszer

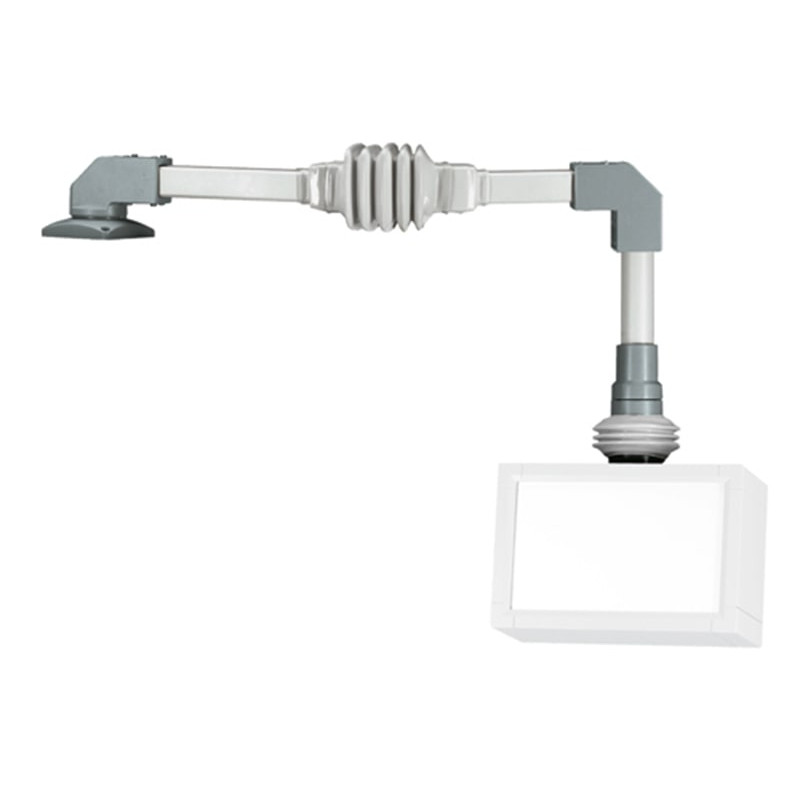

QUADRO-50 a rendszer alapját képező 50 mm átmérőjű négyzet alakú acélcsövekről kapta a nevét. A gömbgrafitos öntöttvas alkatrészek speciális tulajdonságai átlagon felüli teherbírást biztosítanak. Az acélprofilokhoz való csatlakozás a rendszer kivételesen magas összstatikáját is biztosítja. A fejlett technológia nagyon gyorssá és egyszerűvé teszi a QUADRO telepítését, közvetlenül a helyszínen. A csatlakozóelemek elforduláshatárolóval vannak felszerelve. A teljes programot egy ellenőrzőlámpa-adapter és egy QUADRO 50/taraPLUS szögkonzol teszi teljessé a taraPLUS rendszerhez való csatlakoztatáshoz. Megfelelő vezérlőházak közé tartozik a commandCASE, a topVISION és a multiVISION.


Rendszerkomponensek

Típus Cikkszám Súly (g) Anyag
Falillesztés 147.005.500 center;">5400 GGG Letöltés
Falillesztés 147.010.000 center;">4350 GGG Letöltés
Közös köztes 147.015.000 4250 GGG Letöltés
Szög 147.020.500 center;">1350 Al Letöltés
Állvány 147.030.000 147.030.000 3250 GGG Letöltés
Dugható csatlakozó 147.040.000 6650 GGG Letöltés
taraPLUS/QUADRO 50 szögkonzol center;">149.021.000 1480 Al Letöltés

Hordozói profil

Típus Cikkszám Súly (g) Anyag Támasztóprofil hossza
Négyzet alakú profil 500 mm 144.020.500 2750 Fe 500 Letöltés
Négyzet alakú profil 1000 mm 144.021.000 144.021.000 5500 Fe 1000 Letöltés
1500 mm-es négyszögletes profil 144.021.500 8250 Fe 1500 Letöltés
Négyzet alakú profil 2000 mm 144.022.000 11000 Fe 2000 Letöltés

Alkalmazkodás

Letöltés
Típus Cikkszám Súly (g) Anyag
30/60 fokos dőlésszögű adapter 140.045.000 1100 Al
Jelzőlámpa adaptáció 147.020.501 25 Al Letöltés

Csatlakozó

Típus Cikkszám Súly (g) Anyag
P illesztőcsatoló 147.025.002 3000 Al/PA Letöltés
Csatlakozó 147.025.500 1250 Al center;">Letöltés
Szögletes csatlakozó 147.035.500 2000 Al Letöltés
A külső rögzítés A külső rögzítés
B Sorkapocsléc tartó B Sorkapocsléc tartó
BF elemtartó BF elemtartó
C Színes csíkok fedőrétegek C Színes csíkok/fedő rátétek
D Szilikon burkolat tömítés D Szilikon burkolat tömítés
DA Alu End Caps DA Alu End Caps
DH fedéltartó DH fedéltartó
DP POM Caps DP POM Caps
DV Double Bit Lock DV Double Bit Lock
EMC Shielding EMC árnyékolás
EP elektrolitikus polírozás EP elektrolitikus polírozás
F Öntapadó előlap F Öntapadó előlap
FE kereső FE kereső
H Kézi csavar H Kézi csavar
HG multiPANEL tartó HG multiPANEL tartó
HS rögzítőpánt HS rögzítőpánt
I Handle System I Handle System
ID Integrált borító fogantyúk ID Integrált borító fogantyúk
IN Imbuszcsavar IN imbuszcsavar
IS Rejtett külső csuklópánt IS Rejtett külső zsanér
J Hand grip J Kézi fogantyú
L Korrózióvédelem L Korrózióvédelem
LH nyomtatott áramkör tartó LH nyomtatott áramkör tartó
M rögzítőlapok M rögzítőlapok
MH árboctartó MH árboctartó
P Tömítőkészlet P Tömítőkészlet
P 60 asztal, mélység 60 mm P 60 asztal, mélység 60 mm
P 90 asztal, mélység 90 mm P 90 asztal, mélység 90 mm
PR-profil fogantyúrendszer PR-profil fogantyúrendszer
Q Tartóelem, keresztirányú Q Tartóelem, keresztirányú
RS Hátsó panel zsanérral RS Hátsó panel zsanérral
S csuklópántok S zsanérok
SF rápattintható lábak SF rápattintható lábak
SH védőburkolat SH védőburkolat
ST-zár kulccsal ST-zár kulccsal
SV beépülő csatlakozók SV beépülő csatlakozók
SZ retesz csatlakozó zárral SZ retesz csatlakozó zárral
T Támsínek soros terminálokhoz T Támsínek soros terminálokhoz
TM billentyűzet/egér szóköz TM billentyűzet/egér szóköz
V Csavar / zárás hornygal
VR csavaros hátsó panel VR csavaros hátsó panel
W Csavaros zárás aljzattal W Csavaros / záródás háromszög alakú foglalattal
WA fali csatlakozás WA fali csatlakozás
WM szög rögzítő készlet WM szög rögzítő készlet
X Csavaros zárás X Csavaros / szögletes fejjel
Y Zárás tűvel Y Zárás tűvel
Z Zárás tűvel és zárral Z Zárás tűvel és zárral
ZL Cal ZL Cal
67 IP 67 védelmi besorolás 67 IP 67 védelmi besorolás
69K IP-védelmi besorolás 69K 69K IP-védelmi besorolás 69K
Elv
Zárt rendszer, könnyű hozzáféréssel a rendszerkomponensekhez közepes és nehéz igénybevételhez terhelések
További információk
Könnyű rendszerbeállítás
Nagy teherbírású elemek gömbgrafitos öntöttvasból
Jelzőlámpa-adapter kapható derékszögű konzolhoz
Átmenet QUADRO 50-ről taraPLUS-ra, 48 mm-es kerek – speciális derékszögű konzollal lehetséges
Megfelelő ROLEC vezérlőházak: commandCASE, topVISION, multiVISION
Anyag/Felület
Rendszerkomponensek: alumínium és nagy tartósságú gömbgrafitos öntöttvas
Porbevonat, RAL 7040 pirithamu
Opció: speciális színek
Tartóprofil: húzott acél
Porbevonat, RAL 7035 világosszürke
Opció: speciális színek
Hullámkarton harmonika: PVC, RAL 7035 világosszürke
Kábelrendezés
Alkalmas a következőkhöz pl. HDMI, USB patch kábel stb., nem alkalmas DVI csatlakozóhoz
Védelmi osztály
IP 54 / EN 60529
Meghúzási nyomaték vágógyűrűs csavaros csatlakozásokhoz
30 Nm = 3 kg/m
