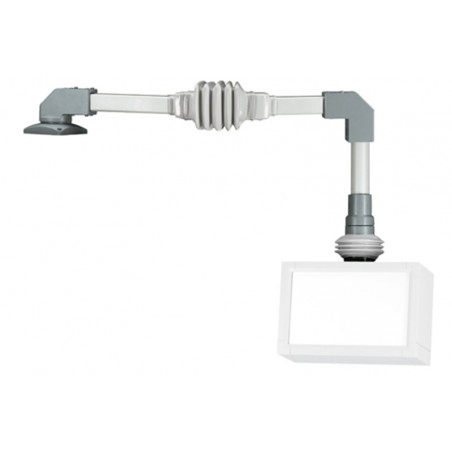

QUADRO-50 verdankt seinen Namen den 50 mm durchmessenden Vierkantstahlrohren, die die Basis dieses Systems bilden. Die besonderen Eigenschaften der duktilen Gusseisenkomponenten gewährleisten eine überdurchschnittliche Tragfähigkeit. Die Verbindung mit den Stahlprofilen sorgt zudem für die außergewöhnlich hohe Gesamtstatik des Systems. Dank fortschrittlicher Technologie lässt sich QUADRO schnell und einfach direkt vor Ort montieren. Die Verbindungselemente sind mit einem Drehbegrenzer ausgestattet. Ein Kontrollleuchtenadapter und ein QUADRO 50/taraPLUS-Winkelverbinder zur Anbindung an das taraPLUS-System runden das Gesamtprogramm ab. Geeignete Steuergehäuse sind beispielsweise commandCASE, topVISION und multiVISION.


Systemkomponenten

Typ Teilenummer Gewicht (g) Material
Wandverbindung 147.005.500 5400 GGG Download
Wandverbindung 147.010.000 4350 GGG Download
Gelenk-Zwischenstück 147.015.000 4250 GGG Download
Winkel 147.020.500 1350 Al Herunterladen
Stand 147.030.000 3250 GGG Download
147.040.000 6650 GGG Download
taraPLUS/QUADRO 50 Winkelhalterung 149.021.000 1480 Al Herunterladen

Trägerprofil

Typ Teilenummer Gewicht (g) Material Profillänge der Stütze
Vierkantprofil 500 mm 144.020.500 2750 Fe 500 Download
Quadratisches Profil 1000 mm 144.021.000 5500 Fe 1000 Download
Quadratisches Profil 1500 mm 144.021.500 8250 Fe 1500 Download
Quadratisches Profil 2000 mm 144.022.000 11000 Fe 2000 Herunterladen

Anpassung

Download
Typ Teilenummer Gewicht (g) Material
30/60-Grad-Neigungsadapter 140.045.000 1100 Al
Signallampenanpassung 147.020.501 25 Al Herunterladen

Verbinder

Typ Teilenummer Gewicht (g) Material
P-Ausrichtungskupplung 147.025.002 3000 Al/PA Download
Connector 147.025.500 1250 Al Download
Winkelverbinder 147.035.500 2000 Al Herunterladen
Eine externe Halterung Eine externe Halterung
B Klemmleistenhalter B Klemmleistenhalter
BF-Batteriefach BF-Batteriefach
C Farbige Streifen, die Overlays abdecken C Farbige Streifen/Overlays abdecken
D Silikon-Abdeckungsdichtung D Silikon-Abdeckungsdichtung
DA Alu-Endkappen DA Alu-Endkappen
DH Deckelhalter DH Deckelhalter
DP POM-Kappen DP POM-Kappen
DV-Doppelbit-Schloss DV-Doppelbit-Schloss
EMV-Abschirmung EMV-Abschirmung
EP Elektrolytisches Polieren EP Elektrolytisches Polieren
F Selbstklebende Frontplatte F Selbstklebende Frontplatte
FE-Sucher FE-Sucher
H Handschraube H Handschraube
HG multiPANEL-Halter HG multiPANEL-Halter
HS Haltescharnier HS Haltescharnier
Ich behandle das System Ich behandle das System
ID Integrierte Abdeckgriffe ID Integrierte Abdeckgriffe
IN-Inbusschraube IN-Inbusschraube
IS Verstecktes externes Scharnier IS Verstecktes externes Scharnier
J Handgriff J Handgriff
L Korrosionsschutz L Korrosionsschutz
LH Leiterplattenhalter Linker Leiterplattenhalter
M-Montageplatten M-Montageplatten
MH-Masthalterung MH-Masthalterung
P Dichtungssatz P Dichtungssatz
P 60 Desktop, Tiefe 60 mm P 60 Desktop, Tiefe 60 mm
P 90 Desktop, Tiefe 90 mm P 90 Desktop, Tiefe 90 mm
PR-Profil-Griffsystem PR-Profil-Griffsystem
Q Tragelement quer Q Tragelement quer
RS Rückwand mit Scharnier RS Rückwand mit Scharnier
S-Scharniere S-Scharniere
SF-Schnappfüße SF-Schnappfüße
SH Schutzhülle SH Schutzhülle
ST Schloss mit Schlüssel ST Schloss mit Schlüssel
SV Snap-in-Anschlüsse SV Snap-in-Anschlüsse
SZ Riegelverbinder mit Schloss SZ Riegelverbinder mit Schloss
T Tragschienen für serielle Terminals T Tragschienen für serielle Terminals
TM Tastatur-/Mausbereich TM Tastatur-/Mausbereich
V-Schraubverschluss mit Schlitz V-Schraube / Verschluss mit Schlitz
VR Verschraubte Rückwand VR Verschraubte Rückwand
W Schraubverschluss mit Muffe W Schraub-/Verschluss mit Dreikantmuffe
WA Wall Connection WA Wall Connection
WM Winkelmontagesatz WM Winkelmontagesatz
X Schraubverschluss mit X Schraubverschluss / Verschluss mit Vierkantkopf
Y-Verschluss mit Stift Y-Verschluss mit Stift
Z-Verschluss mit Stift und Schloss Z-Verschluss mit Stift und Schloss
ZL Cal ZL Cal
67 IP 67-Schutzklasse 67 IP 67-Schutzklasse
69K IP-Schutzart 69K 69K IP-Schutzart 69K
Prinzip
Geschlossenes System mit einfachem Zugang zu den Systemkomponenten für mittlere bis schwere Lasten
Weitere Informationen
Einfache Systemeinstellung
Hochbelastbare Elemente aus duktilem Gusseisen
Signallichtadapter für Winkelhalterung erhältlich
Übergang von QUADRO 50 zu taraPLUS, rund 48 mm – möglich mit einer speziellen Winkelhalterung
Passende ROLEC-Bediengehäuse: commandCASE, topVISION, multiVISION
Material/Oberfläche
Systemkomponenten: Aluminium und hochbeständiges duktiles Gusseisen
Pulverbeschichtung, RAL 7040 Pyritasche
Option: Sonderfarben
Tragprofil: Stahlguss
Pulverbeschichtung, RAL 7035 Hellgrau
Option: Sonderfarben
Wellbalg: PVC, RAL 7035 Hellgrau
Kabel Management
Geeignet für z. B. HDMI, USB-Patchkabel usw., nicht geeignet für DVI-Stecker
Schutzart
IP 54 / EN 60529
Anzugsmoment für Schraubverbindungen mit Schneidring
30 Nm = 3 kg/m
Weniger
Weiterlesen

Senden Sie eine Anfrage

Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise?

Kontaktiere uns
FRAGEN SIE NACH DEM PRODUKT close
Vielen Dank für die Zusendung Ihrer Nachricht. Wir werden so schnell wie möglich antworten.
FRAGEN SIE NACH DEM PRODUKT close
Durchsuche
Senden Sie eine Anfrage
