Gyártó: PEM

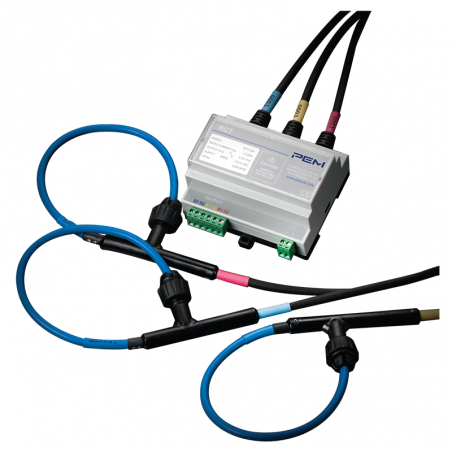

Seria RCTI-3ph

Seria RCTi-3ph przeznaczona jest do instalacji na stałe, wyposażona w cienkie, lekkie, elastyczne i rozpinane cewki Rogowskiego. Zapewnia bardzo dobrą dokładność pomiaru prądu w szerokim paśmie częstotliwości. Sygnałem wyjściowym z przetwornika jest wartość chwilowa napięcia proporcjonalna do mierzonego prądu. Seria RCTi-3ph jest dedykowana dla aplikacji wykorzystujących pomiar i analizę jakości energii elektrycznej oraz jej harmonicznych. Ponadto stosowana jest jako urządzenie współpracujące z wszelkiego typu oscyloskopami, rejestratorami, a także kartami zbierania danych.



Właściwości

  • łatwość instalacji w trudno dostępnych miejscach;
  • szybkość montażu i demontażu ze wzglądu na otwieraną budowę cewek;
  • nieinwazyjność – nie jest pobierana energia z badanego obwodu;
  • rozmiar cewki może zostać dobrany niezależnie od badanego prądu;
  • brak efektu nasycenia magnetycznego;
  • urządzenie iskrobezpieczne;
  • niski koszt pomiarów prądów średnich i wysokich;
  • każde urządzenie jest dostarczane z certyfikatem kalibracji;
  • oznaczenie CE;
  • zgodność z EMC EN 61326-1 2006;
  • zgodność z IEC61010-1:2001.


Dane techniczne

  • pasmo przenoszenia do 1Mhz, do pomiaru wyższych harmonicznych i przebiegów złożonych;
  • izolowane zasilanie 2kVdc
  • wytrzymałość dielektryczna cewki 2kVpeak (4kVrms/50Hz/60s)
  • montaż panelowy lub na szynie DIN;
  • brak materiałów magnetycznych – doskonała liniowość <0.1% odczytu.


Opcja

  • możliwość podłączenia cewki do integratora przy pomocy odłączanego przewodu z końcówkami BNC;


Znamionowy prąd skuteczny [Arms] 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,
10000, 16000, 20000, 25000, 30000, 40000, 50000
Sygnał wyjściowy dla prądu znamionowego 5,0Vrms (±7,07V peak)
Zakres pomiarowy 150% prądu znamionowego (±10,6V peak)
Napięcie zasilania 12Vdc (-10%) do 24Vdc (+20%)
Maksymalna moc wejścia 1,2W
Temperatura pracy -5°C do +65°C (integrator)
-20°C do +80°C (cewka i przewód)
Pasmo częstotliwości (-3dB) (<2000A) 0,6Hz do 1MHz (300mm) 600kHz (700mm)
(≥2000A) 0,2Hz do 1MHz (300mm) 600kHz (700mm)
Przesunięcie fazowe dla 50Hz <2000A) 0,9±0,1 stopnia
(≥2000A) 0,4±0,1 stopnia
Dokładność ±1,0% wartości mierzonej (5% do 150% pełnej skali, 25°C)
Obciążenie wyjścia >10,0kΩ
Długość cewki 300mm, 500mm lub 700mm (Możliwość indywidualnego doboru innej długości)
Długość przewodu 1m lub 2,5m (Możliwość indywidualnego doboru innej długości)
