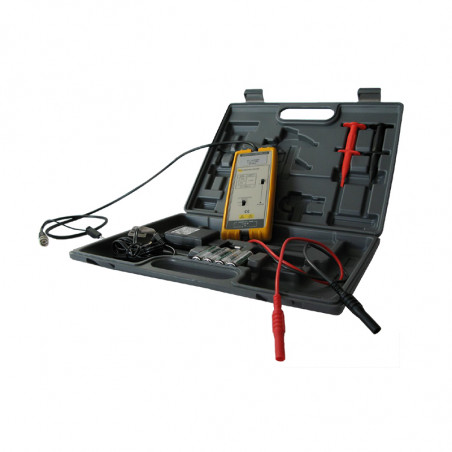

Sondy różnicowe 1:10/1:100
  • Sondy różnicowe 1:10/1:100

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: OMICRON Lab

Sondy różnicowe 1:10/1:100

Za pomocą sond różnicowych możliwe jest przyłożenie do wejść pomiarowych Bode 100 napięć do wartości 600V. W przypadku gdy wejście pomiarowe sondy jest bezpotencjałowe, możliwe jest dokonywanie pomiarów na obwodach które nie mają bezpośredniego połączenia z ziemią.



Główne cechy

  • Pomiary obwodów o napięciach do 700VRMS
  • Pozwala uniknąć problemów z uziemieniem
  • Wejście pomiarowe CAT (maksymalne napięcie wejściowe 1000VRMS)
  • Spełnia CE
  • Zasilanie z zasilacza lub baterii


Dane znamionowe

Pasmo przenoszenia DC…25MHz (-3dB)
Przekładnia 1/10 lub 1/100
Dokładność ±2%
Impedancja wejściowa 4MΩ, 5.5pF
Czas narastania 14ns
Napięcie wejściowe (tryb różnicowy) ±70V (DC + Peak AC) lub 70VRMS – 1/10
±700V (DC + Peak AC) lub 700VRMS– 1/100
Napięcie wejściowe (tryb zgodny) ±700V (DC + Peak AC) lub 700VRMS1/10 i 1/100
Całkowite maksymalne napięcie ±1400V (DC + Peak AC) lub 1000VRMS CAT III1/10 i 1/100
Wahania napięcia ±7V (obciążenie 50kΩ)
Offset <±5mV
Szum 0.7mVRMS
Impedancja źródła 1Ω dla 1kHz, 8Ω dla 1MHz
Współczynnik tłumienia -86dB dla 50Hz, -66dB dla 20kHz
Temperatura pracy -10…40°C
Temperatura przechowywania -30…70°C
Wilgotność powietrza 25…85% RH
Zakres napięcia zasilania 5…10V DC
Polaryzacja “+” wewnątrz, “-“ zewnątrz, zabezpieczone przed złą polaryzacja
Napięcie I prąd wyjściowy zasilacza 9V DC/40mA
Baterie 4xAA
Masa <0.5kg
Wymiary 170x63x21mm
