Gyártó: ELEQ

SVR109 H3 - Przekładnik prądowy

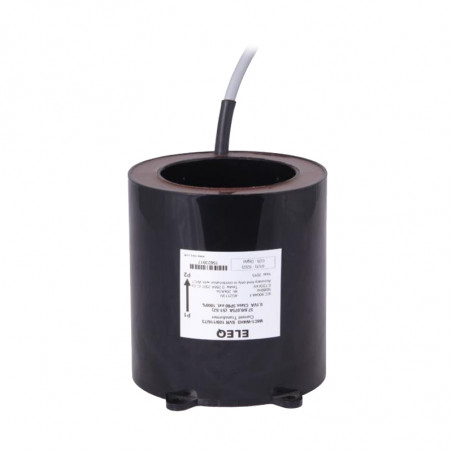

Przekładnik prądowy SVR109 został zaprojektowany do współpracy z oddzielnie zasilanymi przekaźnikami w rozdzielnicach SN.


Są dostępne w kilku klasach pomiarowych dzięki czemu pomiar jest bardzo dokładny. Zaciski uzwojeń wtórnych są wyprowadzone z obudowy za pośrednictwem przewodów zakończonych przyłączem typu FKCVR 2.5/4-ST Phoenix Contacts. Urządzenia zostały zaprojektowane specjalnie do współpracy z przekaźnikami Woodward SEG WIC1, ABB REJ603, Schneider MiCOM P114S.



Dane znamionowe

Użytek Wnętrzowy
Stopień ochrony IP20
Częstotliwość znamionowa 50/60Hz
Klasa izolacji E (120°C)
Maksymalny rozmiar przewodu pierwotnego Ø73mm
Materiał PU i PA6.6
Zaciski wtórne Wyprowadzone przez przewód 110mm z przyłączem typu FKCVR 2.5/4-ST
Test uzwojenia 0.288A
Obciążenie znamionowe Uzgadniane z producentem


Zakres prądowy Klasa Średnica kabla Numer
16-56A 5P80 73mm 4G2115N
16-56A 10P80 73mm 4G2111N
32-112A 5P80 73mm 4G2112N
64-224A 5P80 73mm 4G2113N
128-448A 5P80 73mm 4G2114N


Schemat łączeniowy


SVR109 H3 - Przekładnik prądowy - schemat łączeniowy



Wymiary


SVR109 H3 - Przekładnik prądowy - wymiary
