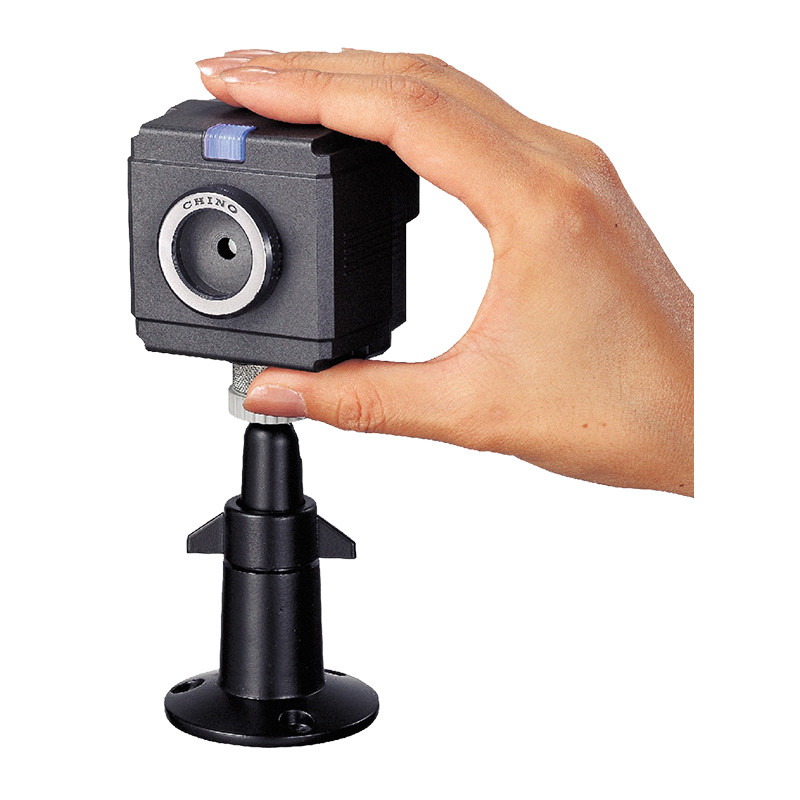

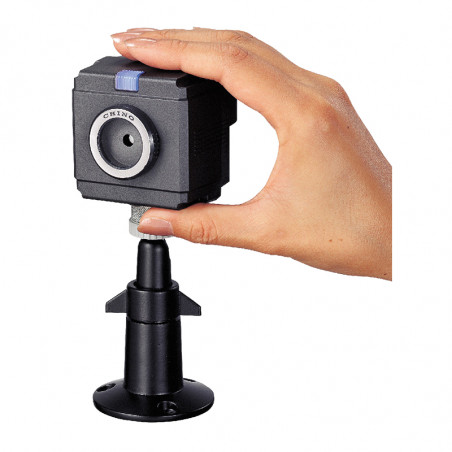

Hőkamera
Hőkamera

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Chino

Hőkamera

Zakres pomiarowy: N: -20..300°C
K: 100..800°C
Rozdzielczość: 0,5°C
Dokładność: N: ±2% wartość mierzonej lub ±3°C
K: ±1% wartości mierzonej lub ±3°C
Detektor: Termostos, 2000 pikseli
Długość fali: 10µm
Kąt patrzenia: N: 60°x60° lub 25°x25°
K: 25°x25°
Rozdzielczość przestrzenna:  60°x60° - 21,8 mrad
25°x25° - 9,1mrad
Częstotliwość próbkowania:  Ethernet – 3Hz (1Hz dla wyjścia alarmowego)
USB – 0,5Hz
Ogniskowa: stała
Współczynnik emisyjności: ustawiany w zakresie 0,1…1,00
Interfejs komunikacyjny: Ethernet  lub USB 2.0
Alarm: 2 wyjścia przekaźnikowe
Napięcie zasilania: 12..24Vdc
Pobór mocy: Ethernet: max 2,5VA @12Vdc
USB: max 1VA @12Vdc
Prąd rozruchu*: max 1,3A @12Vdc
Temperatura pracy: -10..50°C
Wilgotność: 10..80%Rh (bez kondensacji pary wodnej)
Obudowa: czarny poliwęglan
Waga: ok. 150g
Stopień ochrony: IP65
Normy: CE (EN61326 Annex A)

(*) należy wziąć pod uwagę przy doborze zasilacza



Obszar pomiarowy i odległość




D 1m 3m 5m
Szerokość
[m]		 1,4 4,2 7
Szerokość piksela
[mm]		 29 88 146


D 1m 3m 5m
Szerokość
[m]		 0,5 1,5 2,5
Szerokość piksela
[mm]		 10 31 52


Funkcje podłączonego oprogramowania

Monioring

  • Ciągły monitoring temperatury
  • Ustawianie alarmów z poziomu PC

Zachowywanie obrazów
Zdjęcia rejestrowane są na dysku komputera.



Oprogramowanie (obsługa do 4 kamer)

  1. Ustawianie Ethernetu
  2. Ustawianie czujnika
    • emisyjność
    • obszar pomiarowy
    • ustawianie alarmów
  3. Wybór trybu pracy
  4. Zapis temperatury do pliku excel (*.csv)
  5. Zapis obrazu do pliku graficznego (*.jpg )
  6. Temperatura maks, min
  7. Wykrywanie alarmów - max 8 obszarów
  8. Ustawianie skali
  9. Obróbka obrazu
    • uśrednianie
    • filtrowanie
    • obrót obrazu
    • filtrowanie środkowe
  10. Wykresy trendu
  11. Obróbka graficzna
  12. Histogram


Wymiary [mm]




Zabezpieczanie silników elektrycznych, pomp i łożysk


Monitorowanie temperatury urządzeń elektrycznych


Pomiar temperatury komponentów elektronicznych


Pomiar temperatury podczas proscesu produkcji (funkcje detekcji materiału)


Monitorowanie temperatury w serwerowni
