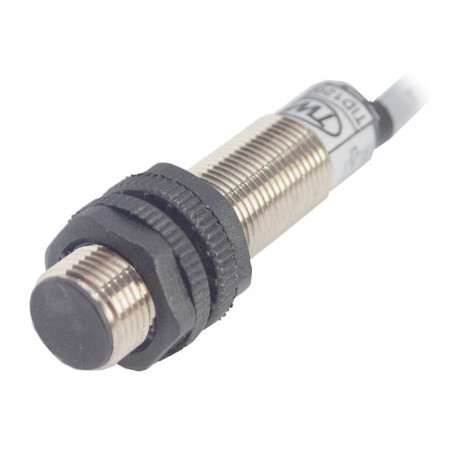

TID DC indukciós érzékelők, 4 vezetékes, nagy hatótávolságú
TID DC indukciós érzékelők, 4 vezetékes, nagy hatótávolságú

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: TWT

TID DC indukciós érzékelők, 4 vezetékes, nagy hatótávolságú

Cechy

  • wyjście 4 przewodowe NO/NC
  • powiększone strefy działania
  • obudowy metalowe
  • 10 - 30V DC (10 - 60V DC)*, 200mA (400mA)*
  • zabezpieczenie prądowe i przepięciowe wyjścia
  • sygnalizacja LED
  • stopień ochrony IP67


Specyfikacja

Napięcie zasilania 10-30V DC (10-60V DC)*
Tętnienia napięcia zasilania ≤ 3,5V
Prąd obciążenia 200mA (400mA)*
Pobór prądu bez wysterowania 12mA
Napięcie szczątkowe 0,8-1,8V DC
Prąd szczątkowy <10μA
Rezystancja wyjściowa 6,8kΩ
Histereza przełączania < 15%
Powtarzalność < 10%Sn
Współczynnik temperaturowy < 10%
Temperatura pracy -25°C - +70°C
Stopień ochrony IP 67
Obudowa mosiądz niklowany


Obudowa metalowa M12x1 M12x1 M18x1 M18x1 M30x1,5 M30x1,5
Sposób montażu wbudowany niewbudowany wbudowany niewbudowany wbudowany niewbudowany
Nominalna strefa działania 4mm 7mm 8mm 12mm 15mm 22mm
Robocza strefa działania 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania
Napięcie zasilania 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Prąd obciążenia 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Częstotliwość przełączania 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Sposób podłączenia przewód PCW, 2mb
2 x 0,34mm2		 przewód PCW, 2mb
2 x 0,34mm2		 przewód PCW, 2mb
2 x 0,34mm2		 przewód PCW, 2mb
2 x 0,34mm2		 przewód PCW,
2mb
2 x 0,34mm2		 przewód PCW, 2mb
2 x 0,34mm2
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Oznaczenie czujnika TID1204P
TID1204N		 TID1207P
TID1207N		 TID1808P
TID1808N		 TID1812P
TID1812N		 TID3015P
TID3015N		 TID3022P
TID3022N


TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat


Obudowa metalowa M12x1 M12x1 M18x1 M18x1 M30x1,5 M30x1,5
Sposób montażu wbudowany niewbudowany wbudowany niewbudowany wbudowany niewbudowany
Nominalna strefa działania 4mm 7mm 8mm 12mm 15mm 22mm
Robocza strefa działania 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania TID DC 4 przewody, zwiększone strefy działania
Napięcie zasilania 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Prąd obciążenia 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Częstotliwość przełączania 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Sposób podłączenia konektor M12 konektor M12 konektor M12 konektor M12 konektor M12 konektor M12
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Oznaczenie czujnika TID1204PK
TID1204NK		 TID1207PK
TID1207NK		 TID1808PK
TID1808NK		 TID1812PK TID1812NK TID3015PK
TID3015NK		 TID3022PK
TID3022NK


TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat TID DC 4 przewody, zwiększone strefy działania schemat


M12 - złącze w czujniku

Połączenie
1 10-30V DC brązowy
2 wy NC biały
3 0V DC niebieski
4 wy NO czarny

* na zamówienie napięcie zasilania: 10 -48V DC, 10- 60V DC, prąd obciążenia 400mA.
Długość przewodu wyjściowego - 2 mb (inna długośćprzewodu na zamówienie)
