TID DC 4 vezetékes induktív érzékelők

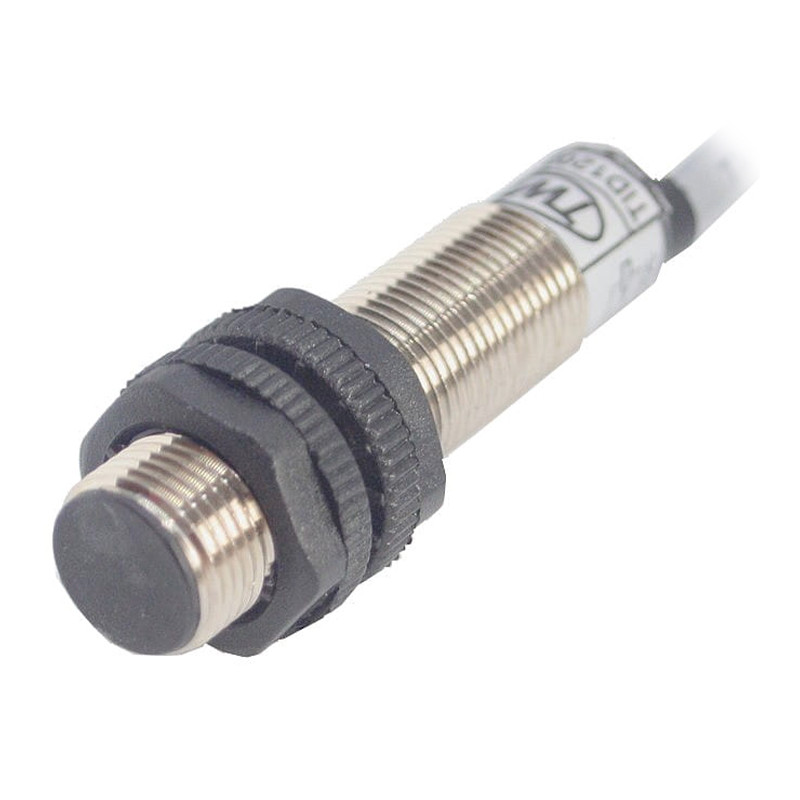

Czujnik indukcyjny 4 przewodowy od marki TWT

Oferowany przez nasz sklep czujnik indukcyjny 4 przewodowy to wysokiej jakości produkt, pochodzący od renomowanej marki TWT . Produkt wysażony jest w zabezpieczenie prądowe, które gwarantuje bezpieczną pracę, a metalowe obudowy gwarantują wysoką wytrzymałość sprzętu.

Cechy produktu

• wyjście 4 przewodowe NO/NC
• obudowy metalowe
• 10 - 30V DC (10 - 60V DC)*, 200mA (400mA)*
• zabezpieczenie prądowe i przepięciowe wyjścia
• sygnalizacja LED
• stopień ochrony IP67

Specyfikacja

Czujnik indukcyjny - schemat

Obudowa metalowa	M12x1					M12x1				M18x1				M18x1	M30x1,5					M30x1,5
Sposób montażu	wbudowany					niewbudowany				wbudowany				niewbudowany	wbudowany					niewbudowany
Nominalna strefa działania	2mm					4mm				5mm				8mm	10mm					15mm
Robocza strefa działania	0 - 1,6mm					0 - 3,2mm				0 - 4mm				0 - 6,4mm	0 - 8mm					0 - 12mm
Napięcie zasilania	10 - 30 V DC*					10 - 30 V DC*				10 - 30 V DC*				10 - 30 V DC*	10 - 30 V DC*					10 - 30 V DC*
Prąd obciążenia	200mA*					200mA*				200mA*				200mA*	200mA*					200mA*
Częstotliwość przełączania	1000Hz					500Hz				500Hz				300Hz	300Hz					200Hz
Sposób podłączenia	przewód PCW, 2mb 2 x 0,34mm2					przewód PCW, 2mb 2 x 0,34mm2				przewód PCW, 2mb 2 x 0,34mm2				przewód PCW, 2mb 2 x 0,34mm2	przewód PCW, 2mb 2 x 0,34mm2					przewód PCW, 2mb 2 x 0,34mm2
Masa	0,05kg					0,05kg				0,08kg				0,08kg	0,12kg					0,12kg
Oznaczenie czujnika	TID1202P TID1202N					TID1204P TID1204N				TID1805P TID1805N				TID1808P TID1808N	TID3010P TID3010N					TID3015P TID3015N

Obudowa metalowa	M12x1	M12x1	M18x1	M18x1	M30x1,5	M30x1,5
Sposób montażu	wbudowany	niewbudowany	wbudowany	niewbudowany	wbudowany	niewbudowany
Nominalna strefa działania	2mm	4mm	5mm	8mm	lOmm	15mm
Robocza strefa działania	0 - 1,6mm	0 - 3,2mm	0 - 4mm	0 - 6,4mm	0 - 8mm	0 - 12mm
Napięcie zasilania	10 - 30 V DC*	10 - 30 V DC*	10 - 30 V DC*	10 - 30 V DC*	10 - 30 V DC*	10 - 30 V DC*
Prąd obciążenia	200mA*	200mA*	200mA*	200mA*	200mA*	200mA*
Częstotliwość przełączania	1000Hz	500Hz	500Hz	300Hz	300Hz	200Hz
Sposób podłączenia	konektor M12	konektor M12	konektor M12	konektor M12	konektor M12	konektor M12
Masa	0,05kg	0,05kg	0,08kg	0,08kg	0,12kg	0,12kg
Oznaczenie czujnika	TID1202PK TID1202NK	TID1204PK TID1204NK	TID1805PK TID1805NK	TID1808PK TID1808NK	TID3010PK TID3010NK	TID3015PK TID3015NK

M12 złącze w czujniku

* na zamówienie napięcie zasilania: 10 -48V DC, 10- 60V DC, prąd obciążenia 400mA.
Długość przewodu wyjściowego - 2 mb (inna długość przewodu na zamówienie)
