Producent: TWT

Czujniki indukcyjne TID DC 4 przewody

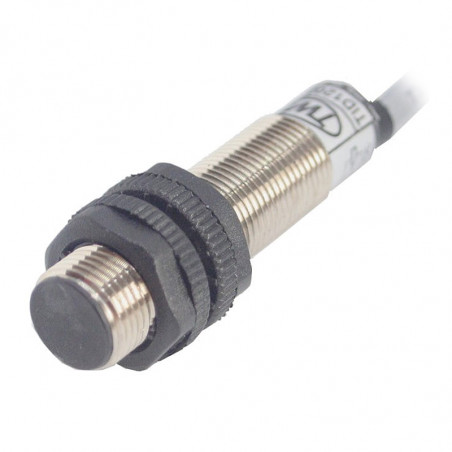

Czujnik indukcyjny 4 przewodowy od marki TWT

Oferowany przez nasz sklep czujnik indukcyjny 4 przewodowy to wysokiej jakości produkt, pochodzący od renomowanej marki TWT . Produkt wysażony jest w zabezpieczenie prądowe, które gwarantuje bezpieczną pracę, a metalowe obudowy gwarantują wysoką wytrzymałość sprzętu.

Cechy produktu

  • wyjście 4 przewodowe NO/NC
  • obudowy metalowe
  • 10 - 30V DC (10 - 60V DC)*, 200mA (400mA)*
  • zabezpieczenie prądowe i przepięciowe wyjścia
  • sygnalizacja LED
  • stopień ochrony IP67


Specyfikacja

Napięcie zasilania 10-30V DC (10-60V DC)*
Tętnienia napięcia zasilania ≤ 3,5V
Prąd obciążenia 200mA (400mA)*
Pobór prądu bez wysterowania 12mA
Napięcie szczątkowe 0,8-1,8V DC
Prąd szczątkowy <10μA
Rezystancja wyjściowa 6,8kΩ
Histereza przełączania < 15%
Powtarzalność < 10%Sn
Współczynnik temperaturowy < 10%
Temperatura pracy -25°C - +70°C
Stopień ochrony IP 67
Obudowa mosiądz niklowany


Czujnik indukcyjny - schemat

Obudowa metalowa M12x1 M12x1 M18x1 M18x1 M30x1,5 M30x1,5
Sposób montażu wbudowany niewbudowany wbudowany niewbudowany wbudowany niewbudowany
Nominalna strefa działania 2mm 4mm 5mm 8mm 10mm 15mm
Robocza strefa działania 0 - 1,6mm 0 - 3,2mm 0 - 4mm 0 - 6,4mm 0 - 8mm 0 - 12mm
  CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID
Napięcie zasilania 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Prąd obciążenia 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Częstotliwość przełączania 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Sposób podłączenia przewód PCW,
2mb
2 x 0,34mm2
przewód PCW,
2mb
2 x 0,34mm2
przewód PCW,
2mb
2 x 0,34mm2
przewód PCW, 2mb
2 x 0,34mm2
przewód PCW,
2mb
2 x 0,34mm2
przewód PCW, 2mb
2 x 0,34mm2
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Oznaczenie czujnika TID1202P
TID1202N
TID1204P
TID1204N
TID1805P
TID1805N
TID1808P
TID1808N
TID3010P
TID3010N
TID3015P
TID3015N


CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat


Obudowa metalowa M12x1 M12x1 M18x1 M18x1 M30x1,5 M30x1,5
Sposób montażu wbudowany niewbudowany wbudowany niewbudowany wbudowany niewbudowany
Nominalna strefa działania 2mm 4mm 5mm 8mm lOmm 15mm
Robocza strefa działania 0 - 1,6mm 0 - 3,2mm 0 - 4mm 0 - 6,4mm 0 - 8mm 0 - 12mm
  CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID
Napięcie zasilania 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Prąd obciążenia 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Częstotliwość przełączania 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Sposób podłączenia konektor M12 konektor M12 konektor M12 konektor M12 konektor M12 konektor M12
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Oznaczenie czujnika TID1202PK
TID1202NK
TID1204PK TID1204NK TID1805PK TID1805NK TID1808PK TID1808NK TID3010PK
TID3010NK
TID3015PK TID3015NK


CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat CZUJNIKI INDUKCYJNE ZBLIŻENIOWE TID schemat


M12 złącze w czujniku

Połączenia
1 10-30V DC brązowy
2 wy NC biały
3 0V DC niebieski
4 wy NO czarny

Sprawdź również naszą ofertę na produty takie jak przetworniki elektryczne LEM

* na zamówienie napięcie zasilania: 10 -48V DC, 10- 60V DC, prąd obciążenia 400mA.
Długość przewodu wyjściowego - 2 mb (inna długość przewodu na zamówienie)
