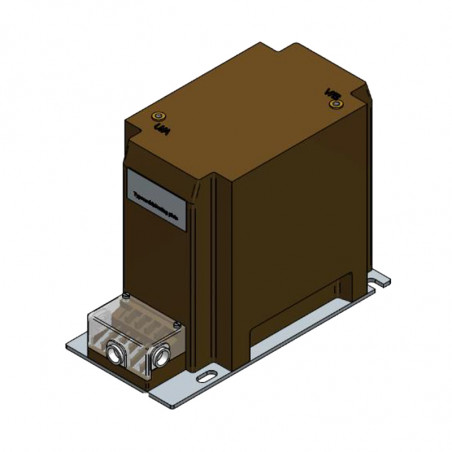

UGZT – Beltéri feszültségátalakítók saját igényekhez
UGZT – Beltéri feszültségátalakítók saját igényekhez

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ELEQ

UGZT – Beltéri feszültségátalakítók saját igényekhez

UGZT to seria przekładników napięciowych, których rolą jest zapewnienie w rozdzielnicach, stacjach transformatorowych, podstacjach trakcyjnych itd. zasilania 230V dla urządzeń pomocniczych takich jak: elektronika sterująca, wentylacja, ogrzewanie, oświetlenie, chłodzenie transformatorów i standardowe wtyki gniazdowe do zasilania urządzeń przenośnych. Te dwubiegunowe przekładniki generują na wyjściu napięcie odpowiednie dla tego typu osprzętu.



Dane znamionowe

  UGZT..D2 UGZT..C1 UGZT..E6
Aplikacje Rozdzielnice, stacje transformatorowe Rozdzielnice, stacje transformatorowe Rozdzielnice, stacje transformatorowe
Spełnia normy IEC61869-3, VDE 0414 IEC61869-3, VDE 0414 IEC61869-3, VDE 0414
Znamionowe napięcie izolacji Do 12/28/75kV Do 12/28/75kV Do 24/50/125kV
Maksymalne napięcie pierwotne 11kV 11kV 22kV
Znamionowy współczynnik napięciowy 1,2 x UN przez 8h, 1,2 x UN ciągłe 1,2 x UN przez 8h, 1,2 x UN ciągłe 1,2 x UN przez 8h, 1,2 x UN ciągłe
Napięcie wtórne 230V, inne na życzenie 230V, inne na życzenie 230V, inne na życzenie
Napięcie wejściowe Wg tabeli 2. Wg tabeli 2. Wg tabeli 2.
Znamionowa częstotliwość 50/60Hz, inne na życzenie 50/60Hz, inne na życzenie 50/60Hz, inne na życzenie
Klasa izolacji E E E
Zaciski wtórne Zabezpieczone przezroczystą osłoną,
Stopień ochrony IP20		 Zabezpieczone przezroczystą osłoną,
Stopień ochrony IP20		 Zabezpieczone przezroczystą osłoną,
Stopień ochrony IP20


Obciążenie znamionowe przekładników w zależności od napięcia pierwotnego (50/60Hz)

UIN UGZT..D2 UGZT..C1 UGZT..E6
1,5kV 2000VA 750VA 4000VA
3kV 2000VA 750VA 4000VA
6,3kV 1500VA 750VA 3500VA
6,6kV 1500VA 750VA 3500VA
7,2kV 1300VA 600VA 3200VA
10kV 1300VA 600VA 3200VA
11kV 1300VA 600VA 3200VA
13,8kV - - 3000VA
17,5kV - - 2000VA
20kV - - 2000VA
22kV - - 2000VA
