Gyártó: CITEL

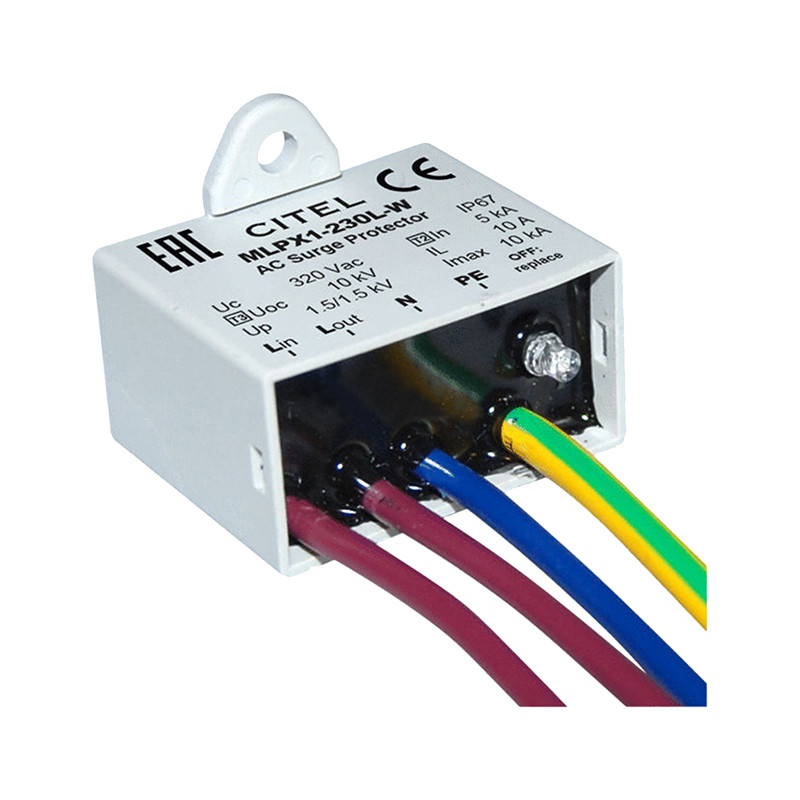

Típus 2+3 (C+D) villámvédelmi kábelköteggel ellátott MLPX1-230L-W túlfeszültségvédő

Opis

  • Kompaktowe ograniczniki przepięć typu 2+3
  • Prosty montaż
  • Obudowa w II klasie ochronności
  • Stopień ochrony IP65
  • Sygnalizacja stanu urządzenia
  • Aparat uszkodzony - separacja sieci i obwodu prądowego
  • Spełnia wymagania normy EN 61643-11
  • Zastosowanie: ochrona źródła światła LED

Ograniczniki przepięć z okablowaniem typu 2+3 (C+D) MLPX1-230L-W



Dane techniczne

Opis MLPX1-230L-W
Zastosowanie 230-277V AC
Maks. znam. prąd obciążenia IL 5A
Najwyższe napięcie trwałej pracy UC 320V AC
Znamionowy prąd wyładowczy
(15 x 8/20 µs) na biegun		 In 5kA
Maks. prąd wyładowczy
(1 x 8/20 µs) na biegun		 Imax 10kA
Udar kombinowany (IEC 61643-11) (1.2/50 µs - 8/20 µs) Uoc 10kV / 5kA
Udar kombinowany IEEE (C62.41.2) (1.2/50 µs - 8/20 µs) Uoc 10kV / 10kA
Napięciowy poziom ochrony przy I n Up 1,5kV
Wytrzymałość zwarciowa ISCCR 10000A


Właściwości mechaniczne
Termiczne urządzenie odłączające wewnątrz
Wymiary montażowe patrz rysunek
Przekrój przewodów AC podwójny izolowany przewód 1,5 mm² (L/N), 2,5 mm  2 (PE)
Aparat uszkodzony separacja od sieci i obwodu prądowego przy okablowaniu szeregowym
Sygnalizacja uszkodzenia wyłączona dioda LED
Zdalna sygnalizacja brak
Sposób montażu ściana / płyta montażowa
Zakres temperatur pracy - 40 do +85°C
Materiał obudowy PA66 UL94-V0
Stopień ochrony IP65


Wymiary i schematy


Ograniczniki przepięć z okablowaniem typu 2+3 (C+D) MLPX1-230L-W wymiary
Ograniczniki przepięć z okablowaniem typu 2+3 (C+D) MLPX1-230L-W schemat

GDT: Gazowy iskiernik wyładowczy
V: Blok warystorów dużej mocy
Ft: Zabezpieczenie termiczne
t°: Termiczne urządzenie odłączające
